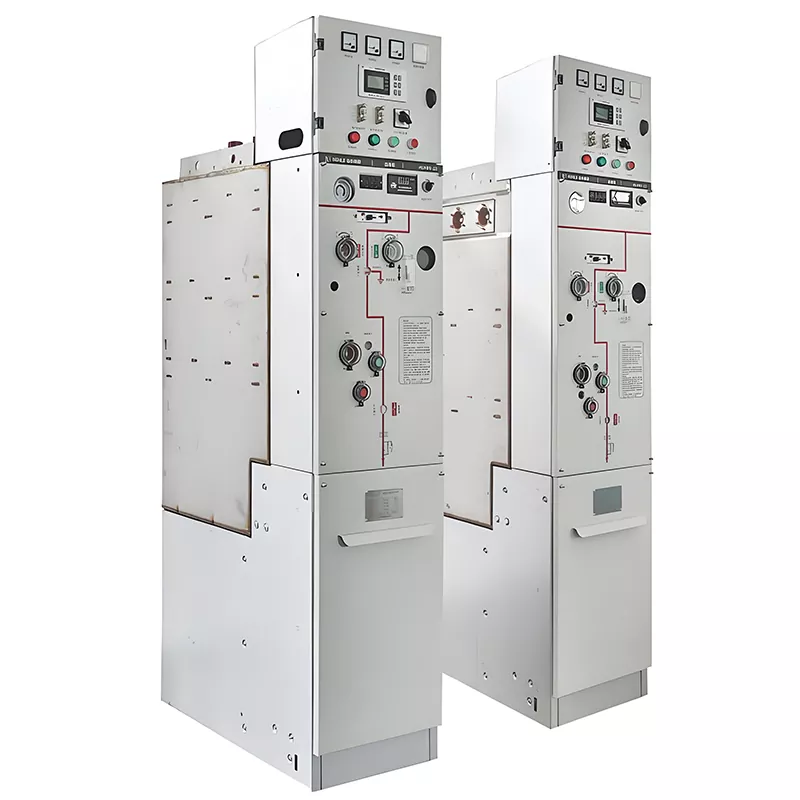

Unità principale ad anello isolato Sf6 RMU 11kV

L'unità principale ad anello isolato Huajidian Sf6 RMU 11kV è un set completo di alimentazione ad alta tensione ecologico apparecchiature di distribuzione conformi agli standard nazionali e di settore e adatte per CA trifase da 12 kV, 50 Hz per interni sistemi di distribuzione dell’energia. Il prodotto utilizza aria secca e azoto rispettosi dell'ambiente invece dello zolfo isolamento in esafluoruro (SF6), ottenendo zero emissioni di gas serra SF6 durante l'intero ciclo di vita, allineando con politiche ambientali dual-carbon.

L'apparecchiatura integra interruttori di carico, interruttori di messa a terra, unità di protezione e misurazione complete e moduli di monitoraggio intelligenti, che ottengono controllo integrato della distribuzione dell'energia, protezione dai guasti e dati monitoraggio. Con la sua struttura compatta, protezione completamente sigillata, funzionamento esente da manutenzione e forte impatto ambientale adattabilità, è stato dimostrato sul mercato per un lungo periodo ed è diventato un prodotto tradizionale a basse emissioni di carbonio aggiornamenti della rete elettrica, rendendolo una soluzione preferita per il fornitore di apparecchiature di distribuzione dell'energia di alta qualità per l'ingegneria clienti.

Parametri tecnici fondamentali

Funzioni principali del prodotto

1. Commutazione flessibile dell'alimentatore

L'apparecchiatura supporta più modalità di alimentazione, tra cui rete ad anello, alimentazione single-ended e doppia, consentendo la segmentazione della linea, l'interconnessione alla rete e il rapido scambio di potenza. Ciò evita efficacemente il potere su larga scala interruzioni e garantisce un'alimentazione elettrica continua e stabile per le reti di distribuzione elettrica urbana, i parchi industriali e nuovi progetti energetici.

2. Protezione completa dai guasti

Il dispositivo di protezione integrato integrato integra molteplici funzioni di protezione, tra cui sovracorrente istantanea, protezione da sequenza zero, sovratensione, sottotensione e perdita di fase. Può disconnettere rapidamente le linee difettose millisecondi, prevenendo la propagazione dei guasti e migliorando significativamente la sicurezza e la stabilità della rete elettrica operazione.

3. Monitoraggio remoto intelligente

L'unità principale ad anello isolato in SF6 RMU 11kV è dotata di un modulo di acquisizione dati ad alta precisione, che raccoglie dati in tempo reale su tensione, corrente, potenza e stato dell'interruttore delle apparecchiature. Supporta la comunicazione remota, in background monitoraggio e allarmi automatici di guasto, consentendo il funzionamento intelligente e non presidiato delle apparecchiature di distribuzione dell'energia.

Vantaggi principali del prodotto

1. Green e low-carbon, adattamento alle politiche dual-carbon

Abbandona completamente la tecnologia di isolamento dei gas serra SF6, utilizzando aria secca e azoto non tossici e privi di inquinamento come mezzo isolante, ottenendo zero emissioni di gas serra. Questo risolve i punti critici ambientali come il gas perdite e il difficile riciclaggio nelle apparecchiature tradizionali, semplifica la valutazione dell'impatto ambientale del progetto processo e rispetta pienamente i requisiti nazionali di protezione ambientale e di sviluppo del doppio carbonio.

2. Struttura compatta, risparmio di spazio di installazione

Adottando una struttura verticale, integrata, modulare e compatta, è divisa in un'area superiore di controllo dello strumento, un'area operativa dell'interruttore centrale e un'area di connessione dei cavi inferiore. Il cabinet è lavorato a CNC, garantendo un'elevata rigidità e livelli di protezione. Il volume di un singolo armadio è molto inferiore rispetto alle tradizionali unità principali ad anello, consentendo un maggiore risparmio più del 30% dello spazio di installazione. Supporta l'espansione flessibile con più circuiti ed è adatto per ambienti confinati scenari di installazione come sottostazioni prefabbricate e piccole sale di distribuzione.

3. Interblocco cinque volte per un funzionamento sicuro e affidabile

L'unità principale ad anello isolato SF6 RMU 11kV è dotata di un doppio meccanismo di interblocco elettromeccanico a cinque vie per prevenire cinque principali manovre errate: apertura e chiusura sotto carico, apertura e chiusura accidentale degli interruttori automatici, collegamento di fili di terra mentre sono energizzati, chiusura ed eccitazione di interruttori di messa a terra e ingresso accidentale compartimenti energizzati. La porta dell'armadio, gli interruttori e il meccanismo di messa a terra sono interbloccati, impedendone l'apertura energizzato, garantendo la sicurezza completa per il personale di manutenzione.

4. Esente da manutenzione e durata di servizio estesa

L'unità interruttore principale adotta una struttura a scatola di gas completamente sigillata, che non richiede ricarica o manutenzione dell'isolante gas per tutta la sua vita. Insensibile all'umidità esterna, alla polvere o alla condensa, è adatto a diversi usi condizioni operative interne complesse, riducendo significativamente i costi di manutenzione successiva e di sostituzione del gas. Il la vita utile dell'apparecchiatura può raggiungere oltre 30 anni.

5. Configurazione personalizzata per più scenari

Il numero di circuiti in entrata e in uscita, parametri di protezione, configurazioni di comunicazione e armadio le dimensioni possono essere personalizzate in base alle esigenze del progetto, fornendo soluzioni esclusive di distribuzione dell'energia scenari di ingegneria municipale, nuova generazione di energia elettrica e consumo di energia industriale. Tutti i prodotti hanno superato i test di tipo, soddisfa gli standard nazionali e può essere accettato e collegato con successo alla rete elettrica autorità competenti.

Caso applicativo di ingegneria nel mondo reale

Progetto della rete elettrica verde Yunnan Qujing

Questo progetto è un progetto di aggiornamento e rinnovamento della rete di distribuzione elettrica urbana. Huajidian rispettoso dell'ambiente le unità principali ad anello hanno sostituito le tradizionali unità principali ad anello SF6 e sono state applicate ai collegamenti di distribuzione della commutazione urbana stazioni. Le caratteristiche di zero emissioni e di assenza di manutenzione del prodotto riducono efficacemente le emissioni di carbonio e pressione di esercizio e manutenzione della rete elettrica. L'apparecchiatura è stata sottoposta a due anni di funzionamento stabile in condizioni di condizioni di lavoro umide e complesse, ottenendo un'alimentazione elettrica stabile e un monitoraggio intelligente dell'energia urbana rete di distribuzione, creando un punto di riferimento dimostrativo regionale per la rete elettrica a basse emissioni di carbonio.

Domande frequenti

D1: Le prestazioni delle unità principali ad anello isolate con aria secca/azoto possono competere con quelle delle tradizionali unità principali ad anello SF6?

A1: La prestazione soddisfa pienamente gli standard ed è ancora più vantaggiosa. Utilizzo delle unità principali dell'anello Huajidian da 11 kV tecnologia di isolamento del gas ecologica di elevata purezza. Le loro prestazioni di isolamento, resistenza al cortocircuito capacità e capacità di interruzione soddisfano tutti lo standard nazionale da 12 kV per le apparecchiature di distribuzione dell'energia, in modo coerente con le prestazioni delle tradizionali apparecchiature SF6. Evita i problemi di invecchiamento, perdite e inquinamento del gas SF6, con conseguente maggiore adattabilità ambientale, maggiore durata e prestazioni complessive superiori rispetto a prodotti tradizionali.

Q2: L'unità principale ad anello isolato ecologica richiede test e manutenzione regolari del gas?

A2: Non è necessaria alcuna manutenzione ordinaria del gas. La scatola del gas principale adotta una struttura integrale e completamente sigillata, fornendo protezione permanente dalle perdite ed eliminazione della necessità di riempimento. A differenza delle tradizionali apparecchiature SF6 che richiedono test regolari della pressione, rilevamento delle perdite e rifornimento di gas, questa apparecchiatura richiede solo routine quotidiane ispezioni, riducendo significativamente i successivi costi di manutenzione e gli investimenti in manodopera.

D3: L'unità principale ad anello isolato in SF6 RMU 11kV può essere adattata a condizioni interne complesse come elevata umidità e livelli di polvere elevati?

A3: Sì, può. L'apparecchiatura ha un elevato grado di protezione IP30 e la scatola del gas completamente sigillata può isolare completamente polvere esterna, umidità e condensa. Può funzionare stabilmente in ambienti che vanno da -10℃ a +40℃, senza subire alterazioni dall'umidità interna e dall'accumulo di polvere, rendendolo adatto a scenari complessi come l'energia sotterranea locali di distribuzione e sottostazioni di trasformazione scarsamente ventilate.

Forza del marchio e garanzia del servizio

Huajidian è stata profondamente coinvolta nella ricerca e sviluppo e nella produzione di energia ecologica ad alta tensione attrezzature di distribuzione per oltre un decennio. Possiede uno stabilimento di produzione standardizzato e moderno, una serie completa di apparecchiature di prova professionali e un team tecnico di ricerca e sviluppo maturo, che gli consente di svilupparsi e svilupparsi in modo indipendente apparecchiature principali prodotte in serie.

Tutti i suoi prodotti hanno superato rigorosi test di tipo e certificazioni di settore e sono ampiamente utilizzati nell'alimentazione nazionale reti, nuova energia e progetti di infrastrutture comunali. Il marchio fornisce un servizio completo e completo che comprende soluzioni personalizzate, produzione, installazione e messa in servizio in loco e manutenzione post-vendita. Aderendo a una filosofia di prodotto basata sulla sicurezza ecologica e sull'elevato rapporto costo-efficacia, Huajidian fornisce un prodotto complessivamente affidabile soluzioni di apparecchiature per la distribuzione dell'energia agli utenti di tutto il mondo.

I principali parametri tecnici della RMU isolata in gas ambientale

Principale parametro tecnico dell'interruttore

I principali parametri tecnici del circuito principale (sezionatore) dell'interruttore di terra combinato sul lato sbarre

I principali parametri tecnici del circuito di terra (interruttore di terra) dell'interruttore di terra combinato sul lato sbarre

Principali parametri tecnici del meccanismo operativo di accumulo dell'energia della molla
