Sistema di alimentazione 12kV, 630A
Certificazioni IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

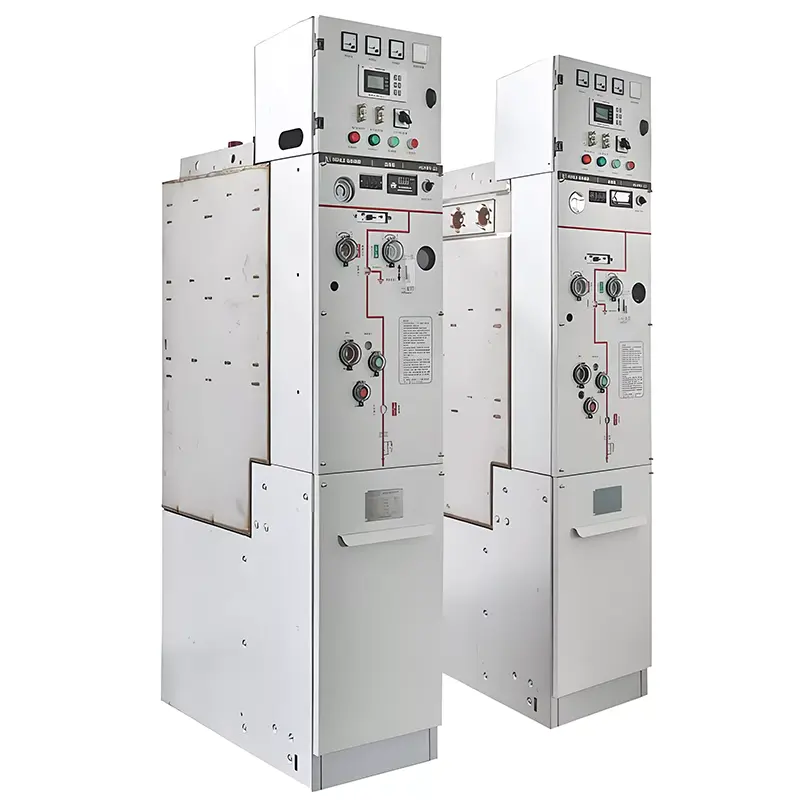

Il quadro isolato in gas Huajidian 11kV SF6 GIS è un anello altamente intelligente, ecologico e durevole unità principale appositamente progettata per i moderni sistemi di distribuzione dell'energia. Rispetto ai tradizionali isolati in SF6 quadro elettrico, questo prodotto utilizza aria secca e azoto invece del gas ad alto effetto serra SF6, raggiungendo zero SF6 emissioni di CO2, riducendo in modo significativo le emissioni di carbonio derivanti dal funzionamento della rete elettrica e dimostrando un’eccellente sostenibilità ambientale vantaggi in termini di risparmio energetico.
L'apparecchiatura adotta un layout compatto e un design modulare standardizzato, integrando l'acquisizione automatica del sensore controllo e tecnologie di monitoraggio intelligenti. Combina la ricezione, la distribuzione, la protezione e la ricezione dell'energia funzioni di monitoraggio, garantendo un funzionamento stabile e forti capacità anti-interferenza. Tutti i prodotti sono sottoposti a rigoroso controllo di qualità durante l'intero processo di fabbrica, garantendo una qualità stabile e affidabile. È possibile fornire soluzioni di prodotto standardizzate e personalizzate per diversi scenari, coprendo in modo completo la potenza esigenze di distribuzione nell'alimentazione elettrica residenziale urbana, nuova connessione alla rete energetica, imprese industriali e minerarie, snodi di trasporto, strutture mediche e supermercati.
Il quadro isolato in gas SF6 GIS da 11 kV utilizza aria pulita e azoto come mezzo isolante e di estinzione dell'arco, eliminando completamente l’inquinamento da gas serra SF6. L'apparecchiatura vanta eccellenti prestazioni di tenuta, con un tasso di perdita annuale di soli 0,01 ppm e un contenuto di umidità interno di ≤ 150 μL/L, conforme ai requisiti nazionali e internazionali standard di costruzione della rete elettrica verde e che consentano a lungo termine basse emissioni di carbonio, rispettose dell'ambiente e stabili funzionamento delle apparecchiature di distribuzione dell'energia.
Dotato di un sistema di rilevamento ad alta precisione, controllo automatico e acquisizione di informazioni, può monitorare stato di funzionamento dell'apparecchiatura e scarica parziale in tempo reale, consentendo il preavviso di guasto e il controllo remoto. Esso supporta le funzioni di autoriparazione dell'automazione della rete, individuando e isolando rapidamente i guasti di linea, migliorando efficacemente la livello di intelligenza ed efficienza operativa e manutentiva della rete di distribuzione.
Adottando un design modulare integrato, l'apparecchiatura occupa una piccola area e supporta l'espansione sia superiore che laterale metodi di installazione per adattarsi ai diversi spazi di installazione. L'attrezzatura ha una struttura robusta, con una inclinazione di 8 gradi capacità di fortificazione sismica ed è estremamente durevole. L'interruttore ha una vita meccanica fino a 10.000 cicli, il sezionatore e l'interruttore di messa a terra hanno una vita operativa di 3.000 cicli e la resistenza per la fase del circuito principale è ≤120μΩ, garantendo un funzionamento stabile e senza guasti a lungo termine.
Può funzionare stabilmente in ambienti con temperature estreme da -40℃ a +50℃, è adatto per aree ad altitudini di 4000 metri e meno e può resistere ad elevata umidità e condizioni meteorologiche avverse. La camera d'aria ha un grado di protezione IP67 grado di protezione e l'esterno dell'armadio ha un grado di protezione IP4X, prevenendo efficacemente polvere, acqua e intrusione di oggetti estranei, soddisfacendo così le esigenze di complesse condizioni operative interne ed esterne.
- Tensione nominale: 12kV
- Frequenza nominale: AC trifase 50Hz
- Tipo di sistema: sistema sezionato a sbarra singola/sbarra singola
- Temperatura ambiente: -40℃~+50℃
- Umidità relativa: media giornaliera <95%, media mensile <90%
- Altitudine applicabile: ≤4000 metri
- Resistenza sismica: 8 gradi
- Corrente nominale: 630 A
- Metodo di estinzione dell'arco: interruttore sotto vuoto
- Mezzo isolante: aria pulita/azoto
- Corrente di interruzione nominale di cortocircuito: 20 kA
- Corrente di breve durata nominale di 3 s: circuito principale 20 kA, circuito di terra 17/4 kA
- Tensione di resistenza alla frequenza di alimentazione di 1 minuto: fase-fase/terra 42 kV, interruzione 48 kV
- Tensione di tenuta all'impulso di fulmine: fase-fase/terra 75 kV, interruzione 85 kV
- Scarica parziale: ≤20pC
- Capacità di tenuta all'arco interno: 20kA/0,5s
- Tasso annuo di perdite di gas: 0,01 ppm
- Funzionamento a pressione zero: supporta il normale funzionamento con pressione relativa pari a zero
- Armadio espansione superiore interruttore/armadio cavi: 420×850×1950
- Armadio PT espansione superiore: 600×850×1950
- Armadio interruttore/armadio cavi ad espansione laterale: 420×850×2000
- Armadio PT ad espansione laterale: 600×850×1950
Il quadro isolato in gas Huajidian 11kV SF6 GIS viene utilizzato principalmente per la ricezione e la distribuzione di energia in ambienti industriali e reti ad anello di cavi civili e progetti di terminali di reti di distribuzione. Ampiamente applicabile all'energia residenziale urbana distribuzione, piccole sottostazioni, stazioni di commutazione, scatole di derivazione cavi, sottostazioni box, industriali e minerarie imprese, centri commerciali, aeroporti, metropolitane, parchi eolici, ospedali, stadi, ferrovie, tunnel e altri scenari, che coprono vari scenari di distribuzione di energia a media tensione come edifici civili, industriali produzione e produzione di nuova energia.
Un parco industriale logistico a Chongqing soffriva di apparecchiature obsolete e di un’insufficiente affidabilità dell’alimentazione elettrica. Il Il progetto ha sostituito le vecchie apparecchiature con quadri GIS intelligenti Huajidian. Sfruttando il suo design modulare e veloce installazione, il progetto ha completato la sostituzione delle apparecchiature e la messa in servizio della connessione alla rete in breve tempo, ottenendo monitoraggio intelligente della rete elettrica del parco. La capacità di resistenza al cortocircuito interna e di 20 kA del prodotto Le prestazioni di protezione dall'arco resistono efficacemente all'impatto delle fluttuazioni del carico industriale, fornendo energia stabile fornitura per le attività produttive e logistiche del parco.
D1: Rispetto alle tradizionali apparecchiature SF6, quali sono i principali vantaggi ambientali di questo quadro GIS?
Le apparecchiature GIS tradizionali si basano sul gas SF6, che ha un forte effetto serra e le perdite possono causare gravi perdite danno ambientale. Questo dispositivo Huajidian utilizza aria pura e azoto come mezzo isolante rispettoso dell'ambiente, eliminando completamente il rischio di inquinamento da SF6. Nel frattempo, l'apparecchiatura vanta eccellenti prestazioni di tenuta, con un tasso di perdita annuale pari a 0,01 ppm, che ne evidenzia le caratteristiche ecologiche e a basso contenuto di carbonio, rendendolo un prodotto mainstream prodotto di aggiornamento per le moderne reti intelligenti verdi.
Q2: L'apparecchiatura può funzionare normalmente in ambienti estremi come alta quota e bassa temperatura?
Può funzionare stabilmente. Il prodotto è specificatamente progettato per condizioni di lavoro gravose, con un funzionamento intervallo di temperatura da -40 ℃ a +50 ℃, adatto ad altitudini di 4000 metri e inferiori e ha una resistenza sismica di 8 gradi capacità di resistenza, in grado di resistere ad ambienti difficili come bassa temperatura, bassa pressione e alta umidità. Supporta inoltre il funzionamento con pressione relativa pari a zero, consentendo il funzionamento normale anche con leggere fluttuazioni della pressione dell'aria, dimostrando una stabilità operativa estremamente elevata.
Q3: Il prodotto supporta soluzioni personalizzate e supporta i servizi tecnici post-vendita?
Huajidian fornisce soluzioni personalizzate per tutti gli scenari e servizi tecnici unici. In base a quello dell'utente spazio di installazione, condizioni operative e configurazione della rete, possiamo personalizzare i metodi di espansione delle apparecchiature, configurazioni dei parametri e funzioni di monitoraggio intelligenti. Forniamo anche un servizio completo, incluso progettazione di soluzioni pre-vendita, guida all'installazione in-vendita e funzionamento e manutenzione post-vendita. Puoi consultare in qualsiasi momento per ottenere preventivi, disegni e servizi di ottimizzazione delle soluzioni.
Huajidian sfrutta il suo sistema di produzione in fabbrica standardizzato e un sistema di servizi tecnici completo per fornire quadri di alta qualità isolati in gas SF6 GIS da 11 kV e servizi correlati per utenti di tutto il mondo. Supportiamo il prodotto personalizzazione, coordinamento tecnico, fornitura di disegni e guida in loco. Per le quotazioni dei prodotti, parametro abbinamento, consultazioni sui casi, ecc., ti preghiamo di contattarci in qualsiasi momento tramite il nostro sito Web o la nostra hotline.
