Sistema di alimentazione 12kV/24kV, 50Hz
Certificazioni IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

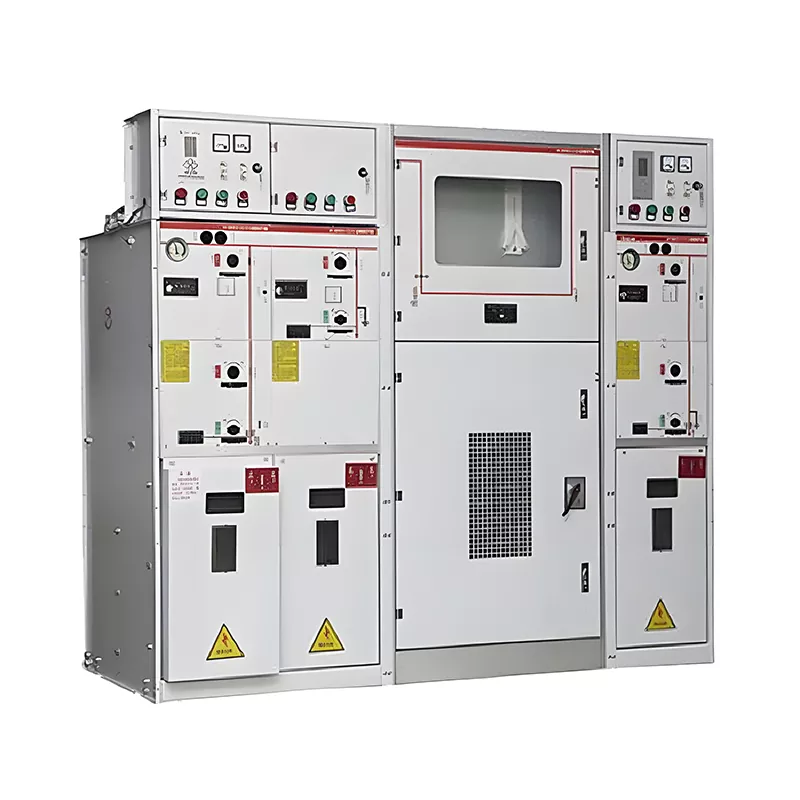

Questo quadro elettrico per unità principale ad anello GIS SF6 da 22 kV è un dispositivo intelligente sviluppato da Huajidian per la media tensione sistemi di distribuzione dell’energia. Allontanandosi dai limiti strutturali delle apparecchiature tradizionali, il prodotto adotta un design modulare compatto, unità funzionali principali altamente integrabili come interruttori automatici, sezionatori, interruttori di messa a terra e trasformatori di strumenti. La struttura del mobile è snella e compatta, adatta per scenari di installazione confinata come cabine urbane e cabine prefabbricate.
Il pannello di controllo dell'apparecchiatura presenta un layout intuitivo, dotato di strumenti di monitoraggio intelligenti e a finestra di osservazione visiva per il monitoraggio in tempo reale del funzionamento dell'apparecchiatura. In qualità di fornitore affidabile, Huajidian supporta soluzioni personalizzate basate sulle effettive esigenze di distribuzione dell'energia degli utenti, che coprono in modo completo la distribuzione dell'energia requisiti in vari scenari come edifici civili, parchi industriali e progetti infrastrutturali chiave.
L'apparecchiatura utilizza gas SF6 o gas ecologico per l'isolamento interno e le parti sotto tensione sono completamente protette struttura sigillata, isolandoli completamente da umidità esterna, polvere, detriti e piccoli animali, eliminando il rischio di cortocircuiti e perdite alla fonte. Inoltre aderisce rigorosamente alle specifiche di progettazione "cinque prove". per sistemi di potenza, dotati di meccanismi di comando interbloccati e doppia protezione meccanica interbloccata per il porte dell'armadio, prevenendo efficacemente problemi di funzionamento errato come l'apertura e la chiusura degli interruttori sotto carico o entrare accidentalmente nei compartimenti sotto tensione, garantendo in modo completo la sicurezza del personale di manutenzione.
L'armadio del quadro elettrico dell'unità principale ad anello GIS SF6 da 22 kV è realizzato in lamiera di acciaio laminata a freddo di alta qualità o Piastra in acciaio rivestito in alluminio-zinco, trattata con un processo di spruzzatura anticorrosione fine. Vanta un'elevata meccanica robustezza, resistenza all'usura e resistenza alla corrosione, consentendo un funzionamento stabile a lungo termine in ambienti interni ed esterni complessi ambienti quali temperature elevate, elevata umidità e polvere. Il tasso annuale di perdite di gas del pieno di gas il quadro è ≤0,1%, garantendo una forte stabilità operativa delle apparecchiature e riducendo significativamente la successiva manutenzione costi.
Il prodotto adotta un design del modulo funzionale standardizzato, consentendo la libera combinazione di ingresso e uscita unità di linea, unità PT e unità trasformatore in base alle esigenze di distribuzione dell'energia in loco, soddisfacendo le esigenze personalizzate requisiti di configurazione di diversi progetti. Il pannello è scientificamente suddiviso, con standardizzazione disposizione di pulsanti, manopole e strumenti. Viene fornito di serie con chiare istruzioni sulla procedura operativa, schemi di simulazione del cablaggio elettrico principale e segnali di avvertimento ad alta tensione, riducendo i costi di apprendimento dell'operatore e il rischio di attivazione accidentale, ottenendo un funzionamento standardizzato e semplice.
Gli strumenti di monitoraggio intelligenti integrati possono rilevare la pressione dell'aria interna, la temperatura e lo stato operativo l'apparecchiatura in tempo reale, segnalando tempestivamente guasti e anomalie, ottenendo un allarme precoce e remoto intelligente monitoraggio. La struttura completamente sigillata e integrata elimina la necessità di frequenti manutenzioni e sostituzioni di parti, riducendo significativamente il carico di lavoro di manutenzione e ottenendo un funzionamento altamente efficiente e a basso consumo.
Il quadro dell'unità principale Huajidian 22kV SF6 GIS RMU Ring è stato sottoposto a numerosi severi test di settore, garantendo parametri conformi e stabili che soddisfano gli standard nazionali e internazionali per la distribuzione dell'energia a media tensione attrezzatura:
- Tensione nominale: 12kV/24kV
- Corrente nominale: 630 A/1250 A
- Frequenza nominale: 50Hz
- Tensione di resistenza alla frequenza di alimentazione: 42 kV/65 kV
- Tensione di resistenza all'impulso di fulmine: 75kV/125kV
- Grado di protezione: Camera a gas IP67/Armadio IP4X
- Tasso annuo di perdite di gas: ≤0,1% (armadio pieno di gas)
Con la sua struttura compatta, l'elevata sicurezza e l'elevata stabilità, questa apparecchiatura è ampiamente utilizzata in vari ambienti mainstream scenari di distribuzione dell’energia in media tensione:
1. Supporto urbano: aree residenziali urbane, complessi commerciali, sale di distribuzione elettrica di edifici per uffici
2. Distribuzione di energia industriale: parchi industriali, impianti di produzione, reti di distribuzione di energia a media tensione
3. Rete elettrica urbana: potenziamenti della rete di distribuzione elettrica urbana e nodi di alimentazione della rete ad anello
4. Progetti infrastrutturali chiave: sistemi di alimentazione per strutture critiche come aeroporti, ferrovie e ospedali
1. Progetto di rinnovamento dello stendardo della Mongolia Interna/della rete elettrica urbana della contea
La tradizionale unità principale ad anello (RMU) nelle vecchie aree residenziali di Ejin Horo Banner, nella Mongolia Interna, era povera resistenza all'umidità e all'acqua, che lo rendono soggetto a infiltrazioni d'acqua e cortocircuiti durante la stagione delle piogge, frequentemente incidendo sulla normale fornitura di energia elettrica dei residenti. Questo progetto ha adottato le unità principali dell'anello Huajidian 22kV SF6 GIS RMU RMU lotti. Basandosi sulla protezione completamente sigillata IP67 e sull'eccellente resistenza alla corrosione, resiste efficacemente all'acqua accumulo ed erosione da ambienti umidi durante la stagione delle piogge, risolvendo completamente il problema del facile guasto di vecchie apparecchiature. Dopo la messa in funzione dell'apparecchiatura, il tasso di interruzione dell'alimentazione elettrica nell'area è diminuito del 95%, garantendo un'alimentazione elettrica stabile e ininterrotta ai residenti e completando con successo l'urbanizzazione messa in sicurezza e rinnovamento della rete di distribuzione.
D1: Qual è la durata di servizio e il ciclo di manutenzione del quadro dell'unità principale ad anello GIS RMU da 22 kV?
A: Questa unità principale dell'anello RMU Huajidian adotta una struttura resistente alla corrosione completamente sigillata e un nucleo di alta qualità componenti, con una durata utile prevista fino a 30 anni. Grazie al tasso di perdita d'aria annuale estremamente basso pari a ≤0,1% e il design completamente chiuso a prova di polvere e umidità, l'apparecchiatura richiede una manutenzione minima. Routine le ispezioni richiedono solo il controllo della pressione dell'aria e dello stato operativo ogni sei mesi e un controllo professionale completo la manutenzione è necessaria ogni 3-5 anni, riducendo significativamente i costi di manutenzione a lungo termine.
D2: L'apparecchiatura è in grado di resistere a condizioni esterne difficili come temperature elevate e umidità elevata?
R: Sì. L'armadio dell'attrezzatura utilizza piastre di acciaio rivestite in alluminio-zinco con spruzzatura anticorrosione di alto livello processo, fornendo un'eccellente resistenza agli agenti atmosferici e alla corrosione. I componenti elettrici interni sono completamente sigillato e protetto, resistendo efficacemente alle interferenze di ambienti difficili come alte temperature, alte umidità, polvere e nebbia salina. Può funzionare stabilmente nell'intervallo compreso tra -40 ℃ e +85 ℃, adattandosi a lavori complessi ambienti in varie regioni della Cina.
D3: Il prodotto supporta la personalizzazione personalizzata e i servizi di guida all'installazione in loco?
R: Sì. In qualità di produttore e fornitore professionale, Huajidian può fornire una personalizzazione personalizzata completa di le unità di ingresso e uscita dell'apparecchiatura, le funzioni di monitoraggio intelligenti, i parametri di protezione e l'aspetto marcature in base alle esigenze del progetto. Forniamo un servizio unico che copre l’intero ciclo di vita di un progetto, compresa la progettazione della soluzione, l'installazione in loco, la messa in servizio, il funzionamento e la manutenzione e il supporto post-vendita. Il nostro team tecnico professionale risolve tutti i tipi di problemi in loco durante tutto il progetto.
Huajidian aderisce alla filosofia di qualità di "consegna senza difetti e servizio a ciclo completo". Tutti 22kV SF6 GIS RMUR i quadri dell'unità principale ad anello sono sottoposti a test rigorosi, tra cui tensione di tenuta alla frequenza industriale, scarica parziale, e aumento della temperatura, prima di lasciare la fabbrica per garantire che i prodotti soddisfino gli standard di settore e l'utilizzo del progetto requisiti. Basandosi su un sistema di produzione standardizzato e un sistema post-vendita completo, forniamo ai clienti con soluzioni di apparecchiature di distribuzione dell'energia integrate professionali, efficienti e affidabili, dalla progettazione della soluzione, produzione, installazione e messa in servizio delle apparecchiature fino alla post-manutenzione.
