Sistema di alimentazione 1600 kVA, 50 Hz/60 Hz, trifase
Certificazioni IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

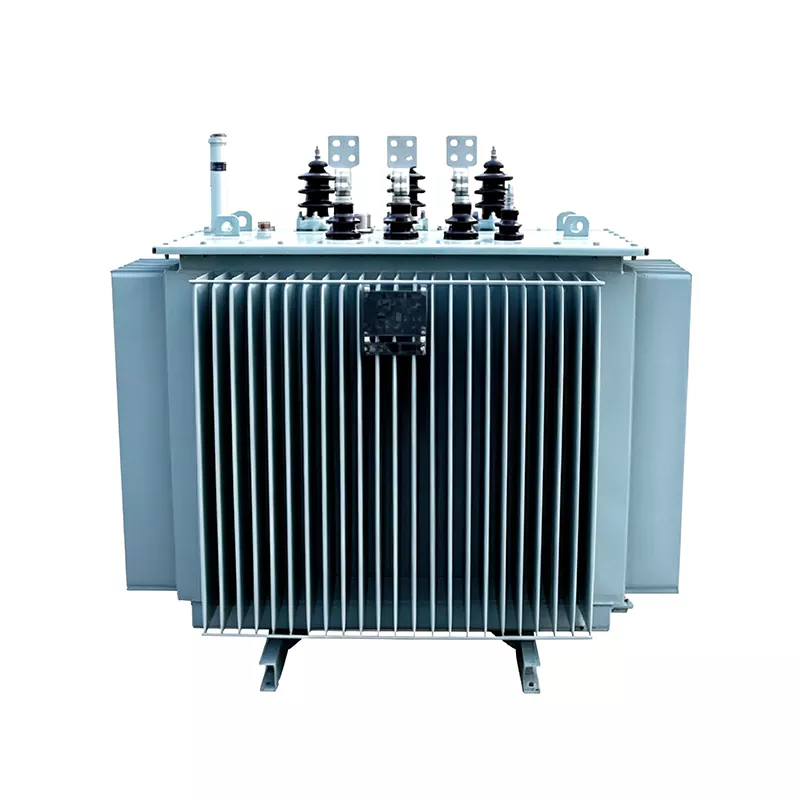

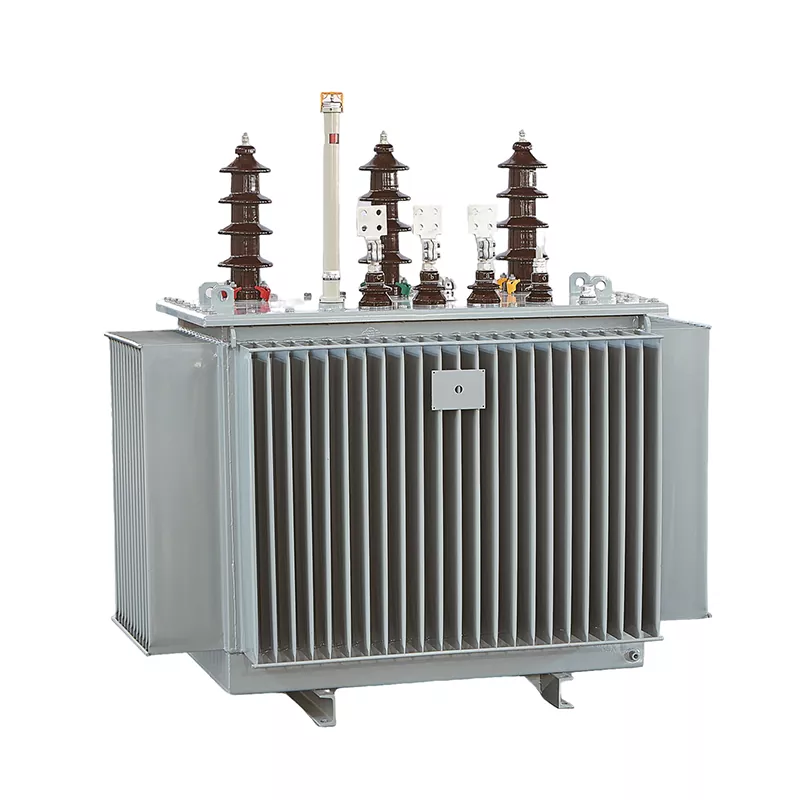

Il trasformatore di distribuzione immerso in olio Huajidian da 1600 KVA è stato sviluppato specificatamente per alimentazione a 10 kV/35 kV, 50 Hz scenari di trasmissione e distribuzione ed è ampiamente utilizzato nelle aree residenziali, nelle imprese industriali e minerarie, strutture commerciali e aree esterne. Il prodotto, con il suo nucleo in acciaio al silicio laminato a freddo a basse perdite, Gli avvolgimenti in rame privi di ossigeno e il serbatoio dell'olio ondulato completamente sigillato combinano efficienza energetica ed esente da manutenzione funzionamento, resistenza al cortocircuito e resistenza agli agenti atmosferici. Dalla progettazione strutturale alla protezione completa dettagli, questo sistema ottimizza in modo completo i tradizionali trasformatori alimentati a olio, affrontando problemi come l'umidità assorbimento, invecchiamento dell'isolamento e alti costi di manutenzione, riducendo significativamente il carico di lavoro giornaliero dell'energia personale di manutenzione.
Il nucleo utilizza lamiere di acciaio al silicio laminate a freddo orientate ad alta permeabilità con una struttura a giunto completamente obliquo, riducendo significativamente la perdita a vuoto e la corrente a vuoto. Rispetto alla tradizionale serie S9, la perdita a vuoto è ridotta di circa il 30% e la perdita di carico di circa il 15%, con conseguenti riduzioni sostanziali di energia elettrica spese a lungo termine, rispettando gli standard nazionali di risparmio energetico.
L'avvolgimento di alta tensione è di tipo cilindrico multistrato, mentre l'avvolgimento di bassa tensione può essere del tipo a lamina o cilindrico. La distribuzione uniforme del flusso di dispersione riduce le perdite per correnti parassite, migliora la resistenza meccanica dell'avvolgimento e resiste alla deformazione dovuta agli impatti dei cortocircuiti della rete elettrica.
Il serbatoio dell'olio utilizza piastre di acciaio laminate a freddo di alta qualità e il radiatore ondulato combina la dissipazione del calore con compensazione dell'espansione e della contrazione termica del volume dell'olio, eliminando la necessità di un tradizionale conservatore dell'olio e ottenere un sistema completamente sigillato. L'olio del trasformatore è completamente isolato dall'aria esterna e dall'umidità, riducendo significativamente la probabilità di deterioramento dell'olio e di assorbimento di umidità dell'isolamento, estendendolo così durata dell'apparecchiatura.
La manutenzione quotidiana richiede solo semplici ispezioni visive, eliminando la necessità di frequenti cambi d'olio e smontaggio per riparazione, dimezzando direttamente i costi di manutenzione.
La superficie del serbatoio del trasformatore di distribuzione immerso in olio da 1600 KVA è rivestita con un rivestimento anticorrosione e Rivestimento resistente agli agenti atmosferici, adatto per un ampio intervallo di temperature da -25 ℃ a 40 ℃. Non è soggetto a ruggine e invecchiamento durante l'uso esterno a lungo termine e può funzionare stabilmente in condizioni umide, polverose e leggermente corrosive.
Il prodotto ha superato il sistema di qualità ISO9001 e la certificazione obbligatoria CCC, garantendo una qualità affidabile. La personalizzazione è supportata per molteplici capacità e livelli di tensione da 30 kVA a 2500 kVA, con un servizio professionale team tecnico che fornisce guida all'installazione e supporto post-vendita.
Nel 2024, Huajidian ha fornito tre trasformatori di distribuzione immersi in olio da 1600 KVA a un grande parco industriale in Cina settentrionale. Il parco industriale è soggetto a carichi industriali elevati e variazioni significative della temperatura esterna, ponendo requisiti rigorosi in termini di efficienza energetica e stabilità. Nell'anno trascorso dalla sua messa in servizio, l'apparecchiatura ha ha dimostrato un basso rumore di funzionamento e una minima perdita di energia, con un conseguente risparmio annuo di elettricità superiore a 120.000 kWh. Il suo design completamente sigillato ed esente da manutenzione riduce la frequenza delle ispezioni, riducendo la manutenzione energetica del parco costo del lavoro del 40%, guadagnandosi elogi da parte del proprietario del progetto.
Q1: Il trasformatore di distribuzione immerso in olio da 1.600 KVA richiede l'ispezione della rimozione del nucleo dopo l'installazione?
A1: prima della spedizione è stato completato un rigoroso controllo di qualità. Il trasporto normale non pregiudica l'interno struttura. La rimozione del nucleo non è richiesta dopo l'installazione; può essere messo in funzione direttamente dopo il passaggio accettazione.
Q2: Qual è il livello di rumore operativo del prodotto?
A2: Il nucleo adotta un design a basso rumore. I livelli di rumore effettivamente misurati sono inferiori agli standard nazionali, riducendo al minimo l’impatto sull'ambiente circostante. È adatto per ambienti sensibili al rumore come quelli residenziali e commerciali aree.
Q3: È possibile personalizzare le specifiche speciali di tensione e capacità?
A3: La personalizzazione OEM/ODM è supportata. Possiamo fornire combinazioni di tensione personalizzate, capacità speciali e soluzioni accessorie abbinate in base ai requisiti del sistema di distribuzione dell'energia.
