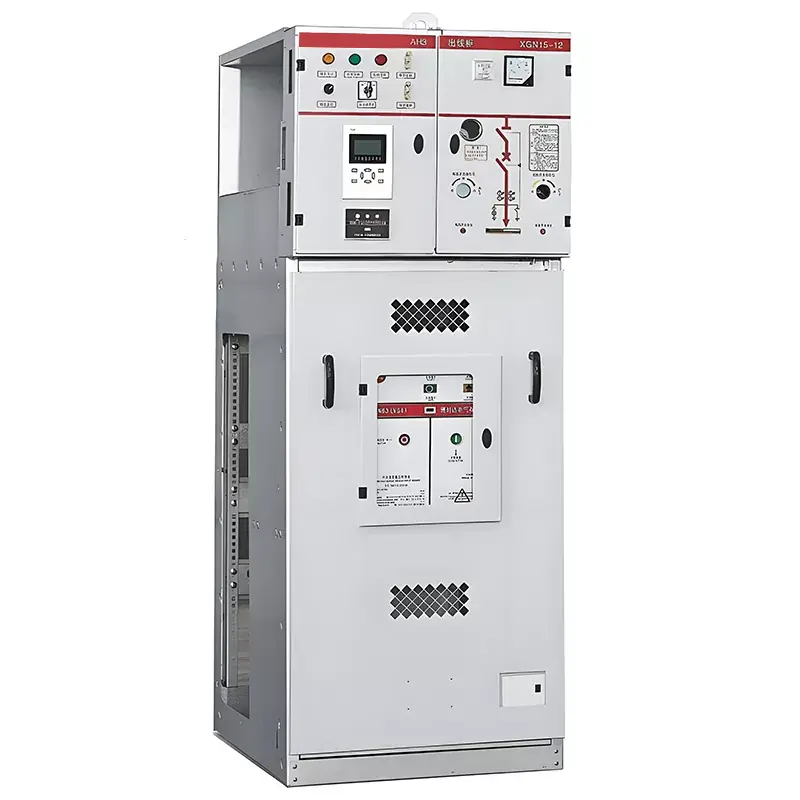

Unità principale ad anello a 3 vie da 11 kV 13,8 kV

L'unità principale ad anello a 3 vie Huajidian da 11 kV 13,8 kV è un'unità principale ad anello isolata in gas SF6 ottimizzata per l'aggiornamento sistemi di distribuzione elettrica a media tensione. Rispetto ai prodotti tradizionali questo prodotto ottimizza l'insieme struttura e dimensioni, risolvendo problemi quali grandi dimensioni, installazione scomoda e condizioni ambientali inadeguate adattabilità degli armadi tradizionali. Il processo di produzione utilizza bracci robotizzati di saldatura automatizzati e ad alta precisione apparecchiature per il rilevamento delle perdite, ottenendo un controllo preciso durante l'intero processo, dalla lavorazione delle materie prime alla consegna del prodotto finito, garantendo stabilità e durata dell'apparecchiatura.

In qualità di fornitore affidabile di apparecchiature per la distribuzione dell'energia, questa unità principale ad anello SF6 da 10 kV viene fornita di serie con SF6 interruttori automatici con involucro metallico e interruttori a cavo isolati in gas, che supportano installazioni sia interne che esterne e funzionamento stabile in condizioni difficili. Il prodotto copre tutti gli scenari, compresa la distribuzione di energia residenziale, alimentazione elettrica commerciale, produzione industriale e nuova connessione alla rete energetica e supporta anche non standard personalizzazione, adattando le esclusive soluzioni di distribuzione dell'alimentazione dell'unità principale ad anello in base alle condizioni del sito del cliente e requisiti tecnici.

Vantaggi e caratteristiche principali:

1. Materiali di alta qualità, struttura robusta e durevole

Il corpo dell'armadio è realizzato in lamiera di acciaio zincato di 2 mm di spessore, formata attraverso molteplici processi di piegatura di precisione. Il la struttura complessiva è semplice e robusta, con un aspetto squisito. Possiede eccellente corrosione e ruggine resistenza e prestazioni di protezione meccanica, resistendo efficacemente all'erosione ambientale esterna e meccanica impatto, garantendo un funzionamento stabile a lungo termine e prolungando significativamente la durata delle apparecchiature.

2. Layout modulare indipendente per un funzionamento e una manutenzione convenienti

Le unità principali ad anello a 3 vie da 11 kV e 13,8 kV sono dotate di unità funzionali separate in modo indipendente con una struttura chiara e organizzata disposizione. Il design modulare evita interferenze reciproche tra i moduli. Ispezioni giornaliere, riparazioni di guasti e ricambi le sostituzioni sono semplici, migliorano efficacemente l'efficienza operativa e di manutenzione e riducono il ritardo degli utenti costi di esercizio e manutenzione.

3. Configurazione flessibile e diverse modalità operative

L'interruttore principale supporta due opzioni di configurazione, scegliendo tra un interruttore di carico ABB SFL12 SF6 o un Huajidian interruttore di carico FLN3612D SF6 sviluppato internamente. A seconda dei requisiti del progetto, gli interruttori automatici ABB HAD/US serie SF6 o È possibile aggiungere anche gli interruttori automatici in vuoto VD4S. È compatibile sia con la modalità di funzionamento manuale che elettrica, adattandosi alle varie condizioni del sito e alle esigenze di costruzione della distribuzione intelligente dell'energia.

4. Elevata adattabilità, adatta a molteplici scenari

Progettato sia per uso interno che esterno, può funzionare stabilmente in ambienti complessi come ad alta temperatura e umidità. L'apparecchiatura ha un grado di protezione IP3X, prevenendo efficacemente l'intrusione di polvere e oggetti estranei garantendo affidabilità a lungo termine in ambienti esterni e industriali.

Parametri tecnici dettagliati

Ambiente e dimensioni di utilizzo

1. Condizioni ambientali applicabili

Per garantire un funzionamento stabile a lungo termine, i requisiti ambientali applicabili sono i seguenti: Temperatura ambiente: -25℃~+40℃; Altitudine: ≤1000m; Umidità relativa media giornaliera ≤95%, Umidità relativa media mensile ≤90%. Il il sito operativo deve essere privo di materiali infiammabili ed esplosivi, sostanze chimiche corrosive e sostanze frequentemente pericolose vibrazioni e forti impatti, rendendolo adatto alla maggior parte degli scenari di distribuzione dell'energia urbana e industriale.

2. Dimensioni complessive

Principali scenari applicativi

L'unità principale ad anello a 3 vie da 11 kV 13,8 kV è ampiamente utilizzata nei settori civile, industriale, delle infrastrutture e delle nuove energie, che copre comunità residenziali, centri commerciali, fornitura di energia elettrica per l'illuminazione stradale urbana, distribuzione di energia elettrica in fabbrica, e alimentazione elettrica della linea di produzione automatizzata. È adatto anche per progetti infrastrutturali chiave come ferrovie, tunnel, aeroporti e ospedali, nonché progetti di parchi eolici e centrali fotovoltaiche connesse alla rete, fornendo una distribuzione di energia a media tensione sicura e stabile per vari scenari.

Casi di applicazione reali

In un progetto di centrale fotovoltaica distribuita nella Cina orientale, Huajidian ha personalizzato un anello a tre circuiti da 13,8 kV unità principale per la connessione alla rete della centrale elettrica e il controllo della distribuzione. Il prodotto si adatta alla potenza intermittente caratteristiche della produzione di energia fotovoltaica, ottenendo un isolamento sicuro e una connessione stabile alla rete di alimentazione apparecchiature di generazione, garantendo un'integrazione efficiente della nuova energia elettrica nella rete principale. L'attrezzatura ha finora ha funzionato senza alcun guasto, soddisfacendo pienamente i rigorosi standard di alimentazione per la nuova rete energetica connessione.

Domande frequenti

D1: Quali sono le differenze tra la versione dell'interruttore di carico in SF6 e la versione dell'interruttore sotto vuoto dell'anello unità principale e per quali scenari sono adatti rispettivamente?

R: Gli interruttori di carico SF6 offrono costi di configurazione inferiori e prestazioni stabili, adatti a scenari comuni come comunità residenziali, illuminazione commerciale e distribuzione di energia industriale generale, in grado di soddisfare carichi giornalieri frequenti esigenze di interruzione. Gli interruttori automatici in vuoto VD4S, se configurati con interruttori automatici ABB SF6, sono più potenti potere di interruzione (fino a 50 kA) ed eccellente resistenza ai guasti, che li rendono più adatti per l'alimentazione ad alta affidabilità scenari di fornitura come ospedali, data center, nuove centrali elettriche e parchi industriali ad alto carico.

D2: Questa unità principale ad anello a 3 vie da 11 kV 13,8 kV supporta la personalizzazione e la regolazione dei parametri in loco?

R: Sì. In qualità di fabbrica di unità principali ad anello professionale, Huajidian offre personalizzazione personalizzata completa servizi. È possibile regolare la corrente nominale, la configurazione della protezione, il metodo operativo, le dimensioni dell'armadio e gli accessori in base al livello di tensione in loco, alle dimensioni del carico e all'ambiente di installazione. Soluzioni tecniche esclusive, CAD sono inoltre disponibili disegni costruttivi e preventivi accurati.

Q3: Qual è la durata dell'apparecchiatura e il ciclo di manutenzione giornaliera?

R: Il prodotto ha una durata meccanica di 2000 cicli e una durata di rottura a piena capacità di 100 cicli per il carico interruttore. In condizioni operative standard, la durata di vita prevista supera i 15 anni. Manutenzione ordinaria Raccomandazioni: Eseguire l'ispezione visiva e la rimozione della polvere ogni 3 mesi; condurre test completi delle prestazioni ogni 12 mesi, comprese le funzioni di tenuta all'aria, resistenza del circuito e protezione. La struttura modulare riduce significativamente le difficoltà di manutenzione e prolunga efficacemente il ciclo operativo stabile dell'apparecchiatura.

Servizi post-vendita e personalizzati

Huajidian fornisce un servizio unico e a ciclo completo per l'intera serie di unità principali ad anello a 3 vie da 11 kV e 13,8 kV. A Il team di assistenza clienti professionale è disponibile 24 ore su 24, 7 giorni su 7, per rispondere a domande tecniche e risoluzione dei problemi in tempo reale tempo. Possiamo fornire preventivi accurati, disegni di installazione CAD, soluzioni tecniche complete e on-site servizi di orientamento in base ai requisiti del progetto. Basandosi sulla continua innovazione tecnologica e sugli aggiornamenti di qualità, possiamo personalizzare soluzioni esclusive di distribuzione dell'energia a media tensione per clienti globali, adattandoci alla diversità esigenze energetiche di molteplici settori e scenari.
