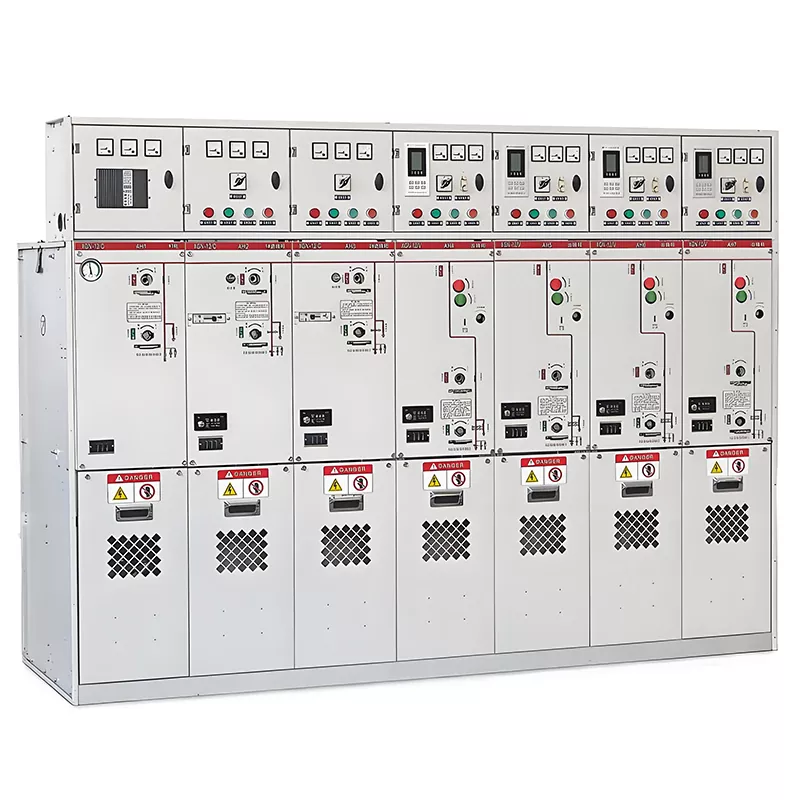

Quadro isolato in gas SF6 33 kV

La sicurezza elettrica e l'alimentazione ininterrotta costituiscono i requisiti essenziali e duraturi dell'industria moderna e sistemi di alimentazione civile, in cui vari tipi di quadri hanno la missione fondamentale di garantire la stabilità funzionamento della rete elettrica. Il Gruppo Huajidian dedica anni all'approfondita ricerca e sviluppo nel settore della media-alta tensione quadri. Lo sviluppo dei suoi quadri elettrici isolati in gas GIS SF6 da 33 kV affonda le sue radici nell'ampia e in prima linea esperienza operativa e di manutenzione accumulata dal team di prodotto nel tempo, in particolare per quanto riguarda le prestazioni in condizioni estreme che comportano temperature alte e basse, livelli elevati di polvere e operazioni di commutazione frequenti.

Il quadro isolato in gas GIS SF6 da 33 kV si discosta dalle tradizionali architetture isolate in aria aperta, adottando invece un involucro metallico completamente chiuso e corazzato, riempito con gas isolante SF6. Aderisce rigorosamente allo standard nazionale GB3906 e lo standard industriale globale IEC298, caratterizzato da un grado di protezione standard IP2X che può essere personalizzato e aggiornato a IP4X in base ai requisiti specifici del progetto. Tutti i componenti interni sotto tensione sono completamente isolati dal ambiente esterno, prevenendo così guasti da cortocircuito causati dall'intrusione di corpi estranei e la creazione di una doppia barriera di sicurezza sia per gli operatori in loco che per l’infrastruttura di rete stessa.

Per quanto riguarda la configurazione dell'isolamento, ogni volta che il gioco dell'isolamento dell'aria è tra fase e fase o fase-terra: rientra entro 125 mm, l'apparecchiatura è dotata di isolatori in ceramica che vantano una compressione forza di ≥8000N. Ciò garantisce prestazioni di isolamento stabili in un'ampia gamma di condizioni ambientali, in particolare in un intervallo di temperature compreso tra -25°C e +40°C e ad altitudini fino a 1.000 metri. Come un locale fidato fornitore, Huajidian sfrutta il feedback sul campo raccolto da migliaia di progetti di ingegneria energetica, sia domestici che internazionale, per ottimizzare continuamente la struttura del prodotto e perfezionare la selezione dei componenti.

Vantaggi principali del prodotto

1. Protezione di sicurezza completa: dotata di serie di funzioni di interblocco "cinque-prevenzioni".

La sicurezza è il fondamento delle apparecchiature di distribuzione dell'energia a media tensione. Il quadro GIS Huajidian 33kV SF6 si basa su una struttura di interblocco meccanico di precisione per implementare le funzioni obbligatorie di interblocco "Cinque Prevenzione":

1.1. Impedisce l'apertura o la chiusura accidentale dell'interruttore;

1.2. Impedisce il funzionamento del sezionatore (isolatore) sotto carico;

1.3. Impedisce l'applicazione di un filo di terra a un circuito sotto tensione;

1.4. Impedisce la chiusura dell'interruttore (eccitazione della linea) mentre è collegato un filo di terra;

1.5. Impedisce al personale di entrare accidentalmente in un compartimento sotto tensione.

L'intero sistema di interblocco meccanico impiega una struttura di bloccaggio passiva e obbligatoria. Questo fondamentalmente elimina i rischi per la sicurezza causati dalla negligenza operativa umana, riducendo così l'incidenza della sicurezza sul posto incidenti: una delle ragioni principali per cui questo prodotto è stato ampiamente adottato in numerose infrastrutture pubbliche, industriali e progetti minerari.

2. Struttura modulare e compatta: facilita l'installazione e la manutenzione

L'armadio dell'apparecchiatura, i componenti principali e i meccanismi operativi presentano un design modulare diviso. Questo in modo significativo riduce i tempi di assemblaggio in cantiere e semplifica le attività di manutenzione ordinaria nel lungo periodo. Gli utenti possono selezionare in base a requisiti specifici: l'interruttore automatico in vuoto di tipo split ZN28A-12 o il circuito in vuoto ZN63-12 (VS1) interruttore, abbinato a meccanismi elettromagnetici o a molla, per adattarsi a vari scenari operativi che coinvolgono diverse frequenze di commutazione. Il design compatto del mobile occupa uno spazio minimo, consentendo un risparmio effettivo spazio di ingegneria civile all'interno delle sottostazioni. È particolarmente adatto per costruzioni con vincoli di spazio ambientali, come l'adeguamento di piccoli locali di distribuzione nelle aree urbane più vecchie o la costruzione di stazioni di commutazione sotterranee.

3. Interfacce riservate per l'espansione intelligente: pronte per il futuro sviluppo delle reti intelligenti

A differenza dei quadri tradizionali che svolgono solo funzioni di base di trasmissione e distribuzione dell'energia, questo GIS SF6 da 33 kV I quadri isolati in gas sono dotati di slot di montaggio interni riservati per sensori e dispositivi di protezione relè, consentendo per una perfetta integrazione con i sistemi di monitoraggio remoto per l'automazione della rete. Una volta che i componenti di monitoraggio sono compatibili installata, l'apparecchiatura può raccogliere dati operativi in tempo reale e fornire avvisi tempestivi per potenziali apparecchiature guasti e abilitare il controllo remoto intelligente. Ciò garantisce che gli utenti non debbano sostituire l'intero quadro unità durante i futuri aggiornamenti della rete intelligente, offrendo ampio spazio per future espansioni e progressi tecnologici.

Specifiche tecniche dettagliate

Nota: è possibile regolare i parametri di isolamento, tensione di resistenza e capacità di interruzione per l'intera unità da 33 kV per allinearsi agli standard della rete elettrica locale del cliente e allo specifico ambiente operativo in loco. Tutto finito i prodotti sono sottoposti a rigorosi test di tipo in fabbrica presso l'impianto di produzione standardizzato di Huajidian prima della spedizione.

Ambito di applicazione

Il quadro isolato in gas GIS SF6 da 33 kV è ideale per applicazioni che comportano commutazioni frequenti operazioni. È ampiamente utilizzato negli hub delle reti di distribuzione urbana, nelle stazioni di commutazione su piccola scala e nella metropolitana sistemi di alimentazione elettrica di tunnel, strutture industriali e minerarie, complessi commerciali su larga scala, aeroporti e metropolitane sottostazioni di distribuzione, ospedali di alto livello (grado 3A) e progetti di distribuzione di energia a supporto degli stadi sportivi.

Caso di studio: progetto di sottostazione per un grande complesso commerciale in una capitale provinciale della Cina settentrionale

Situato in un capoluogo di provincia nel nord della Cina, questo grande parco commerciale integra un centro commerciale, uffici di Grado A edifici e un garage sotterraneo. I sistemi di refrigerazione, gli ascensori e la sicurezza antincendio del centro commerciale le apparecchiature richiedono un'alimentazione continua e ininterrotta 24 ore su 24. Il progetto è originale, invecchiato con isolamento in aria i quadri sono stati a lungo sensibili agli effetti negativi della polvere e dell'umidità, con conseguente frequente isolamento difetti di degrado. Nel 2024, il proprietario del progetto ha gradualmente eliminato le attrezzature obsolete e si è procurato un lotto di 12 Huajidian Unità GIS SF6 da 33 kV.

Dopo 18 mesi di funzionamento continuo sul campo, sia in estate che in inverno, l'attrezzatura ha dimostrato di avere seguenti risultati prestazionali:

1. Durante l'intero periodo di funzionamento non si sono verificati guasti legati a cortocircuiti o guasti all'isolamento;

2. Il sistema di interblocco meccanico "Five-Prevention" ha funzionato in modo affidabile, garantendo una commutazione flessibile e sicura operazioni durante l'uso quotidiano;

3. Il design compatto dei quadri elettrici ha ridotto l'ingombro di ingegneria civile richiesto per la distribuzione spazio del 28%, con conseguente notevole risparmio sui costi infrastrutturali del progetto;

4. Le interfacce intelligenti pre-riservate sono state integrate con successo con l'energia remota del parco commerciale piattaforma di monitoraggio, che consente l'accesso remoto e la visualizzazione in tempo reale dei dati operativi delle apparecchiature.

Sulla base di questa eccezionale prestazione sul campo, l'appaltatore generale del progetto ha firmato una cooperazione quadro accordo con Huajidian per la fornitura di apparecchiature per sottostazioni per due ulteriori commerciali di nuova costruzione parchi.

Direzione dello sviluppo intelligente futuro

Spinto dall'accelerazione dello sviluppo globale delle reti intelligenti, Huajidian continua a iterare e perfezionare il suo SF6 da 33 kV Linea di prodotti GIS, aggiornando la propria offerta verso una maggiore intelligenza, digitalizzazione e sostenibilità a basse emissioni di carbonio. La prossima generazione di modelli ottimizzati verrà fornita di serie con il monitoraggio online integrato della densità del gas SF6, in tempo reale rilevamento di scariche parziali e moduli di trasmissione dati basati su cloud. Ciò consente ai team operativi e di manutenzione passare dalle ispezioni periodiche offline alla manutenzione intelligente e predittiva. Grazie al sistema "plug-and-play" design caratterizzato da interfacce riservate, i clienti possono aggiornare le apparecchiature esistenti, anche le unità già acquistate e installato: con questi accessori intelligenti in loco, senza la necessità di smontare o sostituire l'intero quadro gabinetto. Questo approccio massimizza il ritorno sull'investimento iniziale in attrezzature del cliente.

Domande frequenti

Q1: Per progetti specializzati in regioni costiere caratterizzate da elevata umidità e nebbia salina, è possibile personalizzare Huajidian il grado di protezione e i meccanismi di funzionamento dei suoi quadri GIS SF6 da 33 kV?

A1: Sì, possiamo. Oltre ai nostri gradi di protezione standard IP2X e IP4X, offriamo un aggiornamento agli involucri IP54 specificatamente progettato per resistere alla condensa e alla nebbia salina in ambienti costieri ad elevata umidità. Inoltre, i clienti possono scegliere tra meccanismi di comando a molla ed elettromagnetici, a seconda delle specifiche requisiti di frequenza di intervento e condizioni di alimentazione nel luogo di installazione. Tutte le soluzioni personalizzate sono sottoposte a rigorosi test di simulazione prima della produzione per garantire prestazioni ottimali.

D2: In condizioni operative normali, qual è la durata del gas SF6 all'interno dell'armadio e quanto è richiesta? rifornimento frequente?

A2: In condizioni operative standard, definite come temperature comprese tra -25°C e +40°C e un'altitudine non superiore di 1.000 metri: il gas SF6 all'interno dei nostri armadi completamente sigillati rimane efficace per oltre 10 anni, senza richiedere rifornimento di routine. I clienti devono solo eseguire un controllo annuale di routine della densità del gas; il rifornimento di gas è richiesto solo dopo una revisione importante che ha comportato lo smantellamento del mobile.

Q3: Per i clienti esteri che acquistano questa apparecchiatura GIS Huajidian, è possibile fornire una guida all'installazione in loco e servizi di manutenzione post-vendita?

R3: Forniamo gratuitamente manuali di installazione in lingua inglese e supporto tecnico online remoto. Per possiamo spedire ordini esteri su larga scala, in particolare quelli che comportano un singolo acquisto di 20 unità o più ingegneri elettrici professionisti sul sito del progetto per fornire formazione sull'installazione, in conformità con i termini del contratto.

Huajidian rimane fedele alla sua filosofia di dare priorità alla sicurezza nella ricerca e sviluppo delle apparecchiature. Ogni 33kV SF6 L'unità del quadro isolato in gas è sottoposta a rigorosi controlli di qualità durante l'intero ciclo di vita della produzione, dal dall'ispezione delle materie prime all'arrivo presso la nostra struttura fino all'ispezione finale del prodotto finito prima spedizione. Scegliendo i prodotti Huajidian GIS, scegli la garanzia di un sistema energetico stabile e a lungo termine operazione. Accogliamo con favore richieste da parte di appaltatori EPC globali, operatori di rete e distributori in merito a preventivi, disegni tecnici e soluzioni personalizzate.
