Sistema di alimentazione 12kV. AC trifase 50Hz
Certificazioni IEC 62271-200, IEC 694, GB3906, DIN VDE 0670
L'unità principale ad anello a 4/5 vie Huajidian da 33 kV è un nucleo ad alta tensione per interni sviluppato e prodotto in modo indipendente apparecchiature di distribuzione dell'energia, adatte per sistemi di alimentazione CA trifase da 12 kV/50 Hz. Viene utilizzato principalmente per il potere ricezione e distribuzione, nonché controllo, protezione, monitoraggio e misurazione della linea. Rispetto al tradizionale unità principali ad anello, questo prodotto supporta entrambe le modalità di alimentazione ad anello singolo e doppio e può essere espanso in modo flessibile alle linee in entrata/uscita a 4 o 5 vie, risolvendo i punti critici del settore delle tradizionali apparecchiature di distribuzione dell'energia come funzionalità limitate, scarsa espandibilità e ingombro elevato.
L'apparecchiatura adotta una struttura corazzata metallica completamente chiusa, abbinata ad un isolamento compartimentato standardizzato design e dotato di funzioni di interblocco complete "a cinque prove", che prevengono efficacemente incidenti di sicurezza causato da un cattivo funzionamento. Con prestazioni stabili e buona adattabilità ambientale, il prodotto è ampiamente applicabile a vari progetti di costruzione e ristrutturazione di ingegneria della distribuzione di energia a media tensione, rendendolo altamente fornitore affidabile di apparecchiature elettriche professionali nel settore.

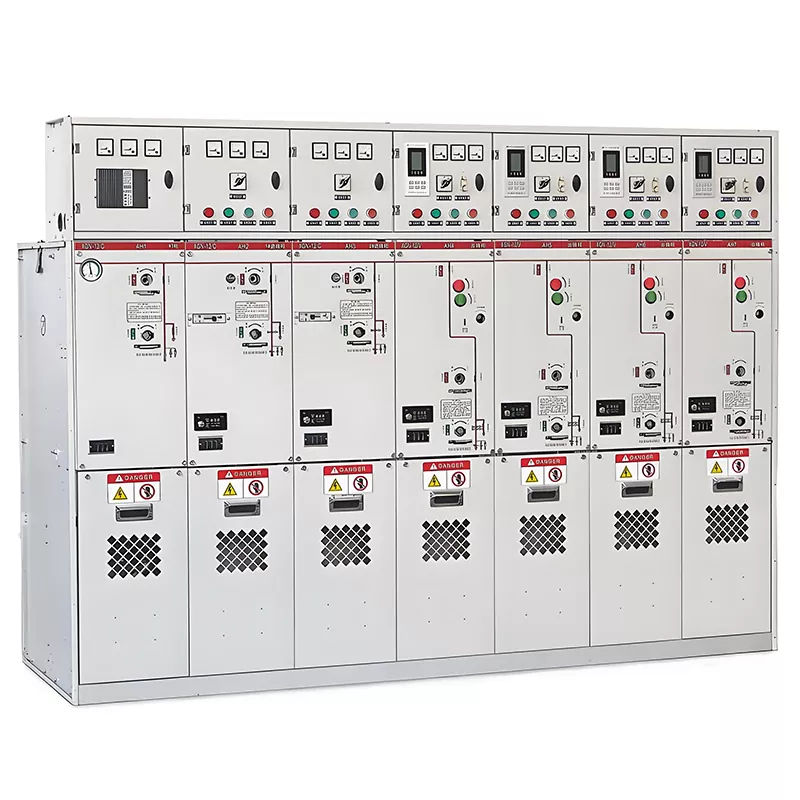

L'unità principale ad anello a 4/5 vie da 33 kV utilizza piastre di acciaio laminate a freddo di alta qualità, piegate con precisione tramite CNC e assemblate con bulloni, formando una struttura completamente chiusa corazzata metallica integrata che è stabile e non facilmente deformabile. Il l'interno dell'armadio è scientificamente diviso in quattro scomparti chiusi indipendenti: scomparto strumenti, cella interruttore, cella sbarre e cella cavi. Ogni compartimento è isolato dagli altri, frenando efficacemente la diffusione dei guasti locali, evitando interferenze reciproche tra i componenti e in modo significativo migliorare la sicurezza operativa delle apparecchiature.
L'armadio vanta un grado di protezione IP30, prevenendo efficacemente l'intrusione di polvere, umidità e oggetti estranei. Esso è adatto a condizioni di lavoro interne complesse, garantendo il funzionamento stabile a lungo termine della precisione interna componenti.
1. Sala strumenti superiore: ospita centralmente i componenti principali come voltmetri, amperometri e protezione integrata dispositivi, pulsanti di interruttori automatici e interruttori di accumulo di energia. I parametri operativi dell'apparecchiatura sono visualizzati in tempo reale tempo, facilitando il monitoraggio continuo e la regolazione dello stato delle apparecchiature da parte del personale.
2. Sala interruttori automatici centrali: integra interruttori di carico, interruttori automatici in vuoto, interruttori di messa a terra e funzionamento meccanismi. Dotato di spie rosse e verdi per l'interruttore magnetotermico e di interblocco meccanico professionale dispositivi, lo stato operativo è intuitivo e il controllo meccanico è preciso e affidabile.
3. Vano cavi inferiore: presenta un foro operativo per l'interruttore di messa a terra preinstallato, un canale di scarico della pressione indipendente, e cappa di ventilazione. Il layout è standardizzato e organizzato, semplificando il funzionamento quotidiano, la manutenzione e risoluzione dei problemi.
In termini di sicurezza, l'apparecchiatura utilizza una protezione a doppio interblocco meccanico ed elettrico, in modo completo implementare cinque funzioni antimanomissione: vietare l'apertura e la chiusura dei sezionatori sotto carico, vietare l'apertura e la chiusura accidentale degli interruttori automatici, vietare il collegamento dei fili di terra mentre sotto tensione, vietando la chiusura dell'interruttore con il filo di terra collegato e vietando l'ingresso accidentale in compartimenti energizzati, garantendo la sicurezza del personale e delle attrezzature sotto tutti gli aspetti.
Può controllare con precisione l'apertura e la chiusura delle linee, completare in modo flessibile la commutazione delle modalità di alimentazione come ad esempio come rete ad anello, segmentata e interconnessa, ottimizzare l'architettura di funzionamento della rete elettrica e garantire la funzionamento continuo e stabile della rete di distribuzione.
Dispone di un dispositivo di protezione integrato ad alte prestazioni con molteplici funzioni di protezione come sovracorrente, intervento istantaneo, sequenza zero, sottotensione e sovratensione. In caso di sovraccarico, cortocircuito o altro si verificano guasti sulla linea, è possibile disconnettere rapidamente il circuito guasto, impedire la diffusione del guasto ed evitare interruzioni di corrente su larga scala e danni alle apparecchiature.
L'interruttore di messa a terra, l'interruttore automatico e lo sportello dell'armadio sono interbloccati. La porta dell'armadio non può essere aperta mentre energizzato e l'interruttore non può essere chiuso senza una messa a terra affidabile, eliminando rischi per la sicurezza come lavoro sotto tensione e ingresso accidentale in aree energizzate alla fonte.
Integrando strumenti ad alta precisione e unità di protezione intelligenti, può monitorare e analizzare statisticamente dati operativi come tensione, corrente e potenza in tempo reale, supportando il monitoraggio remoto e l'adattamento al esigenze di gestione intelligente delle moderne reti intelligenti.
Ogni compartimento indipendente è dotato di un canale di scarico della pressione dedicato. In caso di guasto d'arco interno l'attrezzatura, può alleviare automaticamente e istantaneamente la pressione, prevenendo deformazioni e danni all'armadio, e proteggere le apparecchiature circostanti di distribuzione dell'energia di supporto.
1. Qualità rigorosa e standard di conformità:
I componenti principali sono selezionati da noti marchi del settore e il il mobile ha un'eccellente resistenza alla corrosione e prestazioni di prevenzione della ruggine. Tutte le apparecchiature vengono sottoposte a test rigorosi prima di lasciare la fabbrica, compresi test di resistenza alla tensione, isolamento e prestazioni di interblocco, e in possesso rapporti di prova di tipo completi, conformi agli standard elettrici nazionali ad alta tensione e alla connessione alla rete elettrica specifiche di accettazione.
2. Design modulare, bassi costi operativi e di manutenzione
L'unità principale ad anello a 4/5 vie da 33 kV adotta una struttura a compartimenti modulari staccabile e indipendente, garantendo che ciascuno modulo funzionale non interferisce con gli altri. La sostituzione ordinaria dei componenti e la manutenzione delle apparecchiature no richiedono uno smontaggio su larga scala, riducendo significativamente i tempi di funzionamento e manutenzione, riducendo la manodopera e costi di manutenzione e miglioramento dell’efficienza operativa delle apparecchiature.
3. Personalizzazione personalizzata, adattabile a più scenari
Huajidian può personalizzare le soluzioni in base alle esigenze del progetto del cliente, regolando in modo flessibile il numero di entrate e circuiti in uscita e offrendo interruttori automatici/interruttori di carico opzionali per schemi di protezione su misura, soddisfacendo i requisiti esigenze differenziate di vari progetti di distribuzione di energia industriale e civile.
1. Apparecchiature principali di distribuzione dell'energia per reti ad anello della rete elettrica urbana, stazioni di commutazione e sottostazioni, adattabile a progetti di costruzione e ristrutturazione di reti elettriche nuove e vecchie;
2. Locali di distribuzione dell'energia ad alta tensione e sistemi di controllo dell'alimentazione di officina in ambito industriale e minerario imprese e impianti chimici;
3. Locali di distribuzione elettrica in complessi commerciali, comunità residenziali ed edifici per uffici;
4. Quadri di supporto per stazioni di potenziamento dell'energia fotovoltaica ed eolica e sottostazioni box-type;
5. Sistemi di garanzia dell'alimentazione elettrica per luoghi chiave come trasporti ferroviari, ospedali, scuole e data center.
Un progetto di generazione di energia fotovoltaica distribuita nel nord della Cina utilizza l'unità principale ad anello a 4 vie Huajidian da 33 kV come apparecchiature di distribuzione dell'energia collegate alla rete principale per la stazione booster. L'apparecchiatura può commutare l'alimentazione in modo flessibile modalità di alimentazione e isolare rapidamente i guasti, adattandosi perfettamente alle caratteristiche intermittenti e fluttuanti del generazione di energia fotovoltaica, stabilizzazione della qualità dell'energia connessa alla rete e raggiungimento di una connessione sicura alla rete e distribuzione efficiente della nuova energia. Il progetto funziona in modo stabile, migliorando efficacemente la nuova energia locale capacità di assorbimento e fornire un supporto affidabile alle apparecchiature per la costruzione di una rete elettrica verde.
Q1: Quali sono il sistema di tensione applicabile e i requisiti ambientali per l'unità principale ad anello a 4 vie Huajidian da 33 kV?
R: Questo prodotto è progettato specificatamente per sistemi di distribuzione dell'alimentazione CA trifase 50 Hz da 12 kV, con grado di protezione IP30 grado di protezione, adatto per ambienti di distribuzione elettrica interni asciutti e puliti. È applicabile all'ambiente temperature da -10 ℃ a + 40 ℃ e altitudini ≤ 1000 m, e può adattarsi stabilmente alle tipiche condizioni di lavoro come quelle urbane reti elettriche, parchi industriali e sale di distribuzione elettrica di supporto commerciale.
Q2: Quali meccanismi di sicurezza sono in atto durante il funzionamento dell'apparecchiatura?
R: L'apparecchiatura dispone di molteplici sistemi di protezione di sicurezza: in primo luogo, è dotata di un set completo di "cinque prove" doppi interblocchi elettromeccanici per eliminare vari rischi di malfunzionamento; in secondo luogo, dispone di un ingresso indipendente progettazione del compartimento per prevenire la diffusione dei guasti; terzo, ha un canale di scarico della pressione indipendente da gestire guasti da arco interno; in quarto luogo, è dotato di molteplici funzioni di protezione come sovraccarico e cortocircuito protezione, che può disconnettere rapidamente i circuiti difettosi e garantire in modo completo la sicurezza del personale e attrezzatura.
Q3: Il prodotto supporta la personalizzazione e l'espansione futura?
R: Sì. Il prodotto adotta un design modulare ed espandibile, consentendo il passaggio flessibile tra 4/5 ingressi/uscite schemi di linea e adattamento alle modalità di alimentazione ad anello singolo e doppio. Allo stesso tempo, il numero di in entrata e le linee in uscita, i tipi di interruttori e gli schemi di protezione personalizzati possono essere adattati ai requisiti del progetto. Il modulare La struttura consente future espansioni delle apparecchiature e aggiornamenti funzionali senza modifiche su larga scala alla potenza sistema di distribuzione.
Huajidian è da molti anni profondamente coinvolta nel campo delle apparecchiature di distribuzione dell'energia ad alta tensione, concentrandosi su la ricerca e sviluppo, la produzione e la vendita di set completi di apparecchiature elettriche come quadri ad alta tensione, linee principali unità e sottostazioni prefabbricate. L'azienda possiede officine di produzione moderne, standardizzate, professionali apparecchiature di prova di precisione e un team di ricerca e sviluppo tecnico senior, che consentono attività di ricerca e sviluppo indipendenti e personalizzate capacità produttive.
