Sistema di alimentazione CA trifase 380 V/400 V/690 V, 50/60 Hz
Certificazioni IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

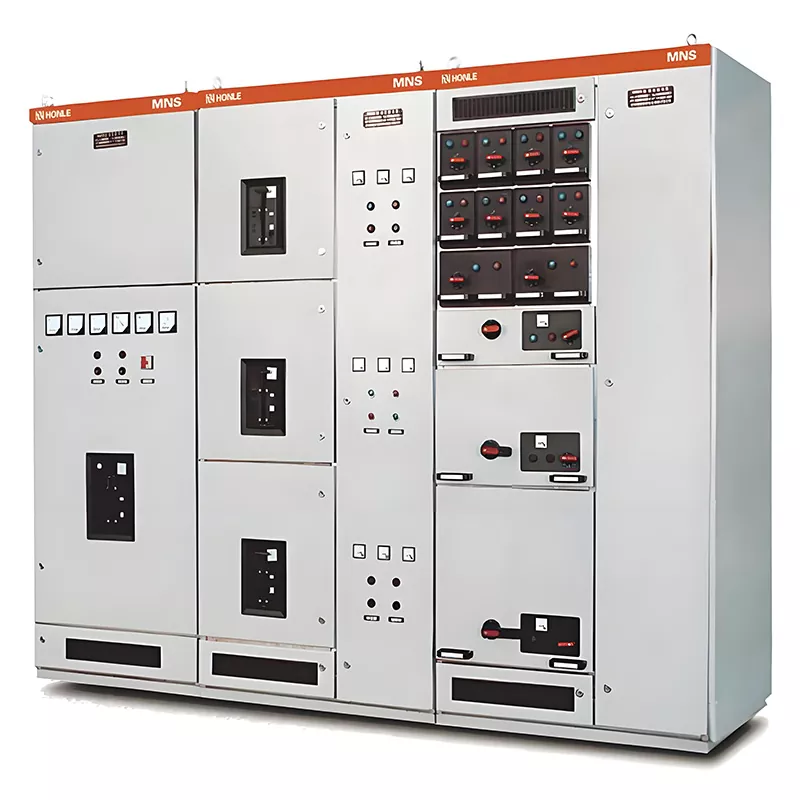

Una distribuzione stabile dell’energia è la base per il buon funzionamento di fabbriche ed edifici; i quadri estraibili a bassa tensione determinano direttamente la sicurezza, l'efficienza operativa e il livello di intelligenza dell'intera rete elettrica. HUAJIDIAN ha sviluppato i quadri di bassa tensione MNS insieme alle serie GCK e MNS, ottimizzando i progetti sulla base di anni di esperienza nel settore e del feedback globale dei clienti.
Questa apparecchiatura è compatibile con sistemi di alimentazione CA trifase da 50/60 Hz (tensioni nominali di 380 V/400 V/690 V) e viene utilizzata per la trasmissione e la distribuzione di potenza, il controllo del motore e la compensazione della potenza reattiva. A differenza dei tradizionali armadi fissi, la struttura a cassetti estraibili isola fisicamente le unità funzionali dal circuito principale. Un'unità difettosa può essere ritirata singolarmente per la manutenzione senza spegnere l'intero armadio, riducendo significativamente il rischio di tempi di fermo della linea di produzione.

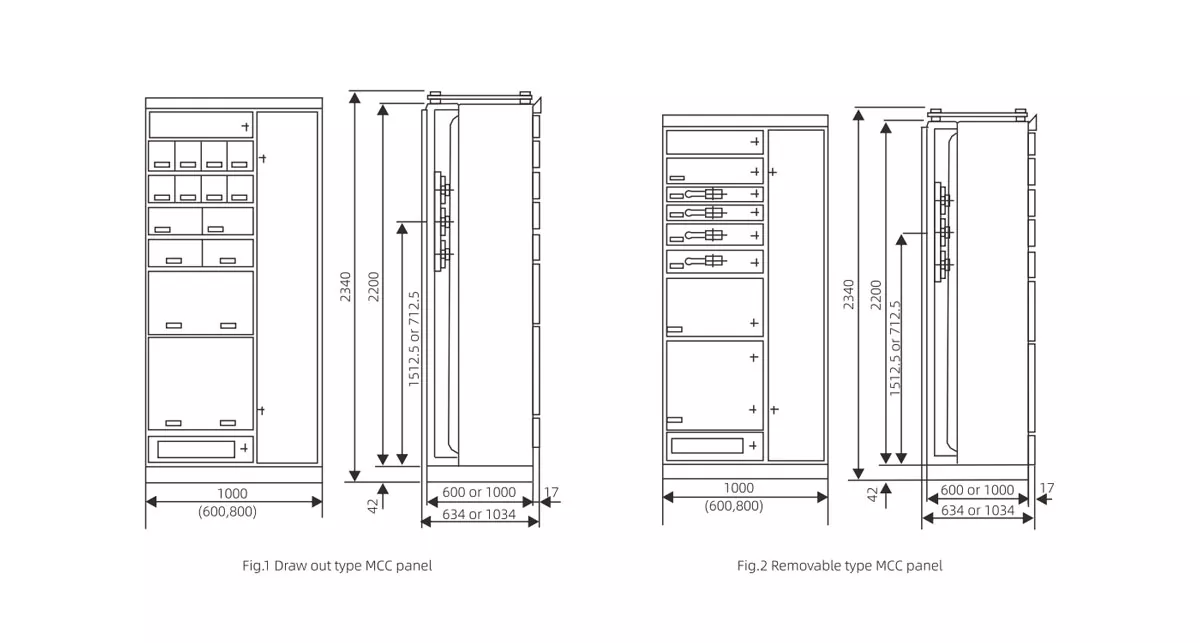

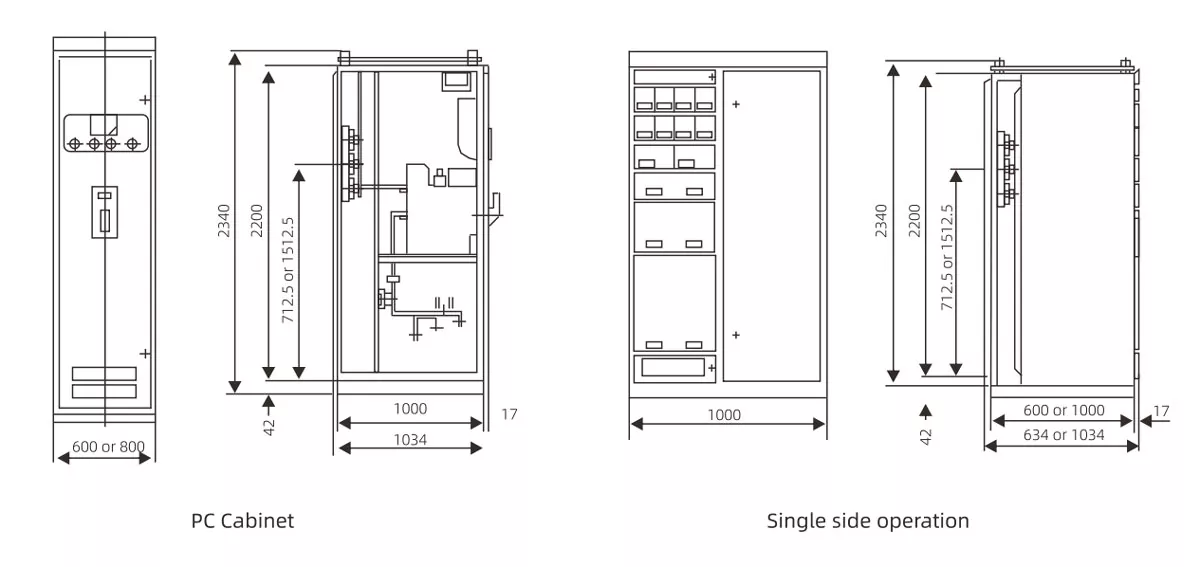

1. Layout dell'armadio standardizzato e modulare
Il quadro di bassa tensione MNS utilizza un assieme modulare unificato; le sbarre principali e secondarie sono disposte in zone separate, supportando sia il cablaggio orizzontale che quello verticale. I circuiti dei cassetti e i moduli funzionali possono essere aggiunti o rimossi in modo flessibile in base ai requisiti di carico in loco senza la necessità di riprogettare l'armadio su misura. Ciò riduce notevolmente i tempi di produzione e consegna, rendendolo ideale per ampliamenti graduali degli impianti e progetti di ristrutturazione edilizia.
2. Elevata protezione IP41 + struttura estraibile isolata e sicura
L'armadio presenta un grado di protezione IP41, bloccando corpi estranei solidi di dimensioni superiori a 1 mm e prevenendo l'ingresso di polvere e il contatto accidentale con parti sotto tensione. Cassetti indipendenti garantiscono l'isolamento fisico tra l'unità e il circuito principale; la manutenzione prevede il ritiro solo del cassetto difettoso, evitando così diffuse interruzioni di corrente e aumentando la sicurezza operativa.
3. Eccezionale capacità di resistenza al cortocircuito
La sbarra principale presenta una corrente operativa nominale massima di 6300 A, una corrente di breve durata di 100 kA/1 s e una corrente di picco di 220 kA/0,1 s. I condotti di derivazione sono disponibili in versione standard e rinforzata: il tipo standard sopporta una corrente di picco di 105kA/0,1s, mentre il tipo rinforzato arriva a 176kA/0,1s. In caso di guasto da cortocircuito, la struttura dell'armadio e le sbarre resistono alla deformazione e impediscono la dispersione dell'arco, garantendo la stabilità della rete.
4. Interfacce riservate per l'espansione del monitoraggio intelligente
Tutte le unità di manovra a bassa tensione MNS sono dotate di serie di interfacce di comunicazione computerizzate, che consentono l'integrazione con piattaforme di automazione di fabbrica, sistemi di distribuzione dell'energia per edifici intelligenti e sistemi di controllo centralizzato delle centrali elettriche. In ambienti altamente automatizzati, come gli impianti petrolchimici e le centrali termiche, queste unità facilitano l’acquisizione remota dei dati, il monitoraggio operativo e l’allarme tempestivo in caso di guasti, supportando la creazione di reti di distribuzione dell’energia intelligenti e senza personale.
|
Elemento parametro |
Indice tecnico |
|
Tensione di isolamento nominale |
690 V (1000 V) |
|
Tensione di lavoro nominale |
380 V, 400 V, 690 V |
|
Corrente massima di esercizio della sbarra principale |
6300A |
|
Corrente di breve durata ammissibile delle sbarre principali |
100kA/1s |
|
Corrente di picco sopportata dalle sbarre principali |
220 kA/0,1 s |
|
Corrente massima di esercizio della sbarra verticale del ramo |
2000A |
|
Corrente di picco di tenuta delle sbarre collettrici di derivazione standard |
Massimo 105 kA/0,1 s |
|
Resistenza alla corrente di picco delle sbarre di derivazione rinforzate |
Massimo 176 kA/0,1 s |
|
Livello di protezione dell'armadio |
IP41 |
1. Temperatura ambiente: da -5°C a +40°C; Temperatura media nelle 24 ore non superiore a 35°C
2. Altitudine di installazione: ≤2000 metri; solo per uso interno
3. Umidità: Umidità relativa ≤50% a 40°C; umidità massima 90% a 20°C; dotato di funzioni anticondensa per gestire le variazioni di temperatura
4. Verticalità di installazione: Inclinazione del mobile non superiore a 5°
5. Luogo operativo: è vietata l'installazione in aree contenenti mezzi infiammabili/esplosivi, forti vibrazioni o gas chimici corrosivi
Caso 1: progetto di distribuzione dell'energia per una base petrolchimica su larga scala nella Cina orientale
Un impianto di trattamento chimico con una produzione annua di 1,2 milioni di tonnellate utilizza 28 unità di quadri a bassa tensione HUAJIDIAN MNS. Fungendo da centro di controllo motore dell'officina, il sistema garantisce un'alimentazione continua ai recipienti di reazione e alle pompe di trasferimento. Gli armadi con grado di protezione IP41 isolano efficacemente la polvere chimica, le sbarre rinforzate resistono alle sovracorrenti derivanti dall'avviamento dei motori e le interfacce di comunicazione si integrano con il sistema di controllo DCS dell'impianto; il sistema ha funzionato stabilmente per tre anni senza alcun incidente di cortocircuito.
Caso di studio 2: Sistema di alimentazione ausiliaria per una centrale termoelettrica da 300 MW
Dotato di 35 unità di quadri GCS per distribuire l'energia ai sistemi ausiliari come unità di approvvigionamento idrico, desolforazione e rimozione delle polveri. La sbarra collettrice principale 6300A supporta il funzionamento a pieno carico, mentre l'elevata capacità di resistenza ai cortocircuiti mitiga le fluttuazioni della rete durante l'avvio e lo spegnimento dell'unità. Le interfacce intelligenti si collegano direttamente alla piattaforma di controllo centrale dell'impianto, consentendo allarmi di guasto in tempo reale.
Fondato a Wenzhou, Zhejiang nel 1998, il marchio offre una gamma completa di prodotti per la trasmissione e la distribuzione di energia, tra cui quadri di comando a bassa tensione, unità principali ad anello (RMU), trasformatori, stabilizzatori di tensione e interruttori automatici.
In qualità di fornitore a lungo termine per progetti EPC nazionali e internazionali, l'azienda detiene la certificazione del sistema di gestione della qualità ISO9001 e la certificazione di sicurezza CE. Gestiamo la nostra fabbrica standardizzata con un processo completo di ispezione della qualità, che copre materie prime, semilavorati e prodotti finiti; ogni unità del quadro viene sottoposta a test approfonditi sulle prestazioni elettriche prima di lasciare la fabbrica.
Il nostro team tecnico professionale fornisce servizi one-stop, tra cui la progettazione dello schema di distribuzione dell'energia, guida all'installazione in loco e supporto tecnico permanente. Impegnati innanzitutto nella qualità, i nostri prodotti vengono esportati nei mercati di tutto il mondo.
D1: È possibile espandere successivamente i quadri a bassa tensione HUAJIDIAN MNS e qual è il numero massimo di circuiti per unità?
A1: Il quadro è caratterizzato da un design completamente modulare, che consente l'aggiunta o la rimozione flessibile di cassettiere funzionali anche dopo l'installazione in loco. Non è necessario sostituire il telaio dell'armadio; è sufficiente installare semplicemente moduli cassetti aggiuntivi. Le sbarre principali e secondarie sono dotate di interfacce di espansione riservate, riducendo significativamente i tempi e i costi degli aggiornamenti del sistema.
Q2: Come devo scegliere tra le sbarre di derivazione standard e rinforzate per il sistema GCS?
A2: La sbarra di derivazione standard offre una resistenza ai picchi nominale di 105 kA/0,1 s, adatta per applicazioni con carichi leggeri come edifici per uffici e fabbriche tessili. La versione rinforzata resiste a 176 kA/0,1 s, rendendola ideale per gli ambienti di cortocircuito ad alto impatto presenti negli impianti petrolchimici, impianti metallurgici e grandi centrali elettriche. Il nostro team tecnico può consigliare gratuitamente le specifiche appropriate delle sbarre collettrici in base ai parametri della corrente di cortocircuito del vostro sito.
Q3: Il quadro di bassa tensione MNS supporta funzioni di monitoraggio intelligenti personalizzate e quali protocolli di comunicazione sono compatibili?
R3: Tutti gli armadi sono dotati di interfacce di comunicazione indipendenti e riservate e supportano l'installazione di moduli di monitoraggio intelligenti personalizzati. Compatibili con i principali protocolli di comunicazione del settore energetico, consentono la trasmissione remota dei dati, tra cui tensione, corrente, temperatura dell'armadio e segnali di guasto, nonché il controllo remoto e gli avvisi di anomalie. Su richiesta possono essere fornite anche soluzioni per il cablaggio secondario e l'integrazione con sistemi di monitoraggio.
