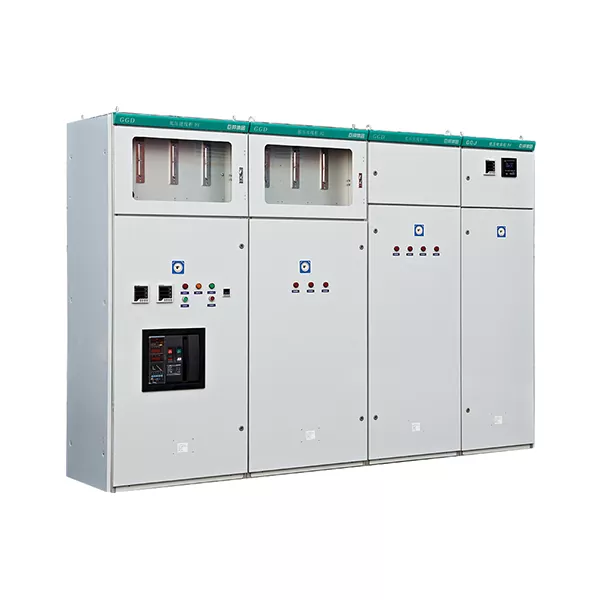

Quadri di bassa tensione GGD

I quadri di bassa tensione HUAJIDIAN GGD integrano decenni di esperienza nella produzione, linee di produzione standardizzate e un rigoroso controllo di qualità. Trova un equilibrio tra sicurezza, durata e necessità di aggiornamenti intelligenti, soddisfacendo le esigenze di distribuzione dell'energia nei settori industriale, commerciale, residenziale e delle infrastrutture elettriche. Dimostrata stabilità in numerosi progetti reali e pienamente certificata, l'apparecchiatura offre ai clienti nazionali e internazionali una soluzione economica e duratura per la distribuzione dell'energia a bassa tensione.

Gestiamo i nostri impianti di produzione completi, con officine per la lavorazione della lamiera, linee di assemblaggio e controllo di qualità dell'intero processo, compresi i test di invecchiamento all'accensione. I prodotti vengono forniti con certificazione 3C completa, certificati di conformità di fabbrica e schemi di sistema. In qualità di fornitore globale affidabile, offriamo opzioni di personalizzazione, come dimensioni non standard, design anticorrosione/antideflagrante e aggiornamenti di distribuzione intelligenti, oltre a servizi end-to-end tra cui sopralluoghi del sito, ottimizzazione della soluzione e guida all'installazione. Numerose implementazioni di progetti di successo confermano l'affidabilità dell'apparecchiatura, comprese le capacità di resistenza ai cortocircuiti, vari gradi di protezione e isolamento a compartimenti stagni.

Panoramica del prodotto

La serie GGD è costituita da armadi di distribuzione dell'alimentazione a bassa tensione per interni di tipo fisso, sviluppati indipendentemente da HUAJIDIAN, progettati in conformità allo standard nazionale GB7251 e allo standard internazionale IEC60439:

1 Rete elettrica applicabile: frequenza industriale 50 Hz, sistemi di distribuzione della tensione nominale 400 V.

2 Intervallo di corrente: 630 A–3150 A; Portata sbarre principali fino a 3150A (regolabile su richiesta).

3 funzioni principali: distribuzione dell'alimentazione, protezione da sovraccarico e cortocircuito e controllo di avvio/arresto del motore.

4 Configurazione flessibile: può essere combinato con armadi di alimentazione in entrata, armadi di alimentazione in uscita e armadi di compensazione della potenza reattiva per formare un sistema di distribuzione dell'alimentazione integrato a bassa tensione.

5 Scenari applicativi: centrali elettriche, sottostazioni, siti industriali e minerari, impianti di lavorazione alimentare, complessi commerciali e grattacieli residenziali.

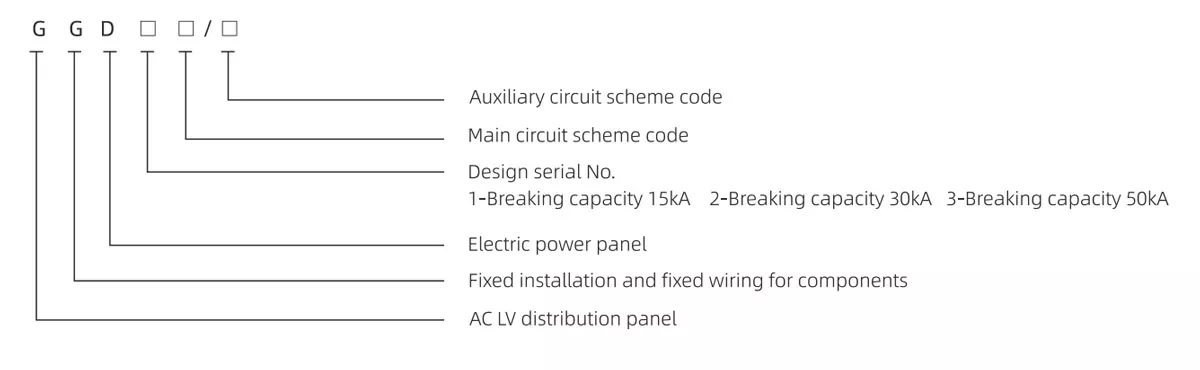

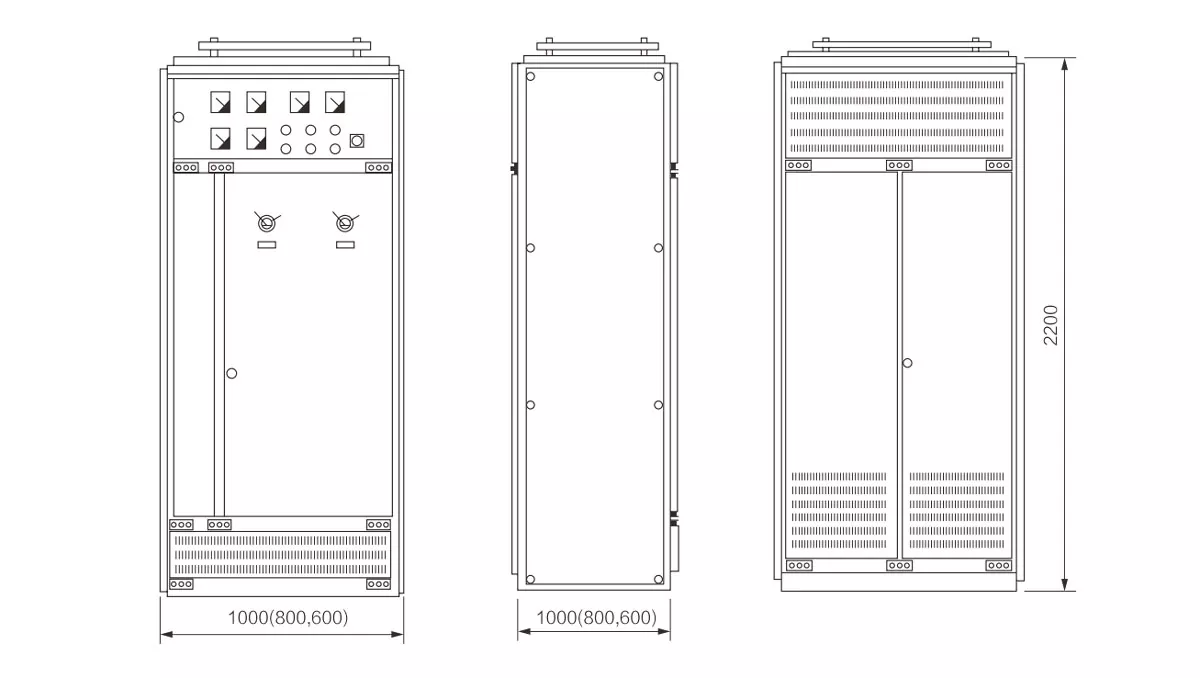

MODELLO

Capacità di produzione di HUAJIDIAN

1. Officina dedicata alla lamiera: gestisce i processi di taglio, piegatura e formatura del mobile.

2. Linea di assemblaggio di componenti specializzati: procedure di assemblaggio standardizzate per ridurre al minimo l'errore umano.

3. Ispezione completa dei materiali in entrata: screening rigoroso di sbarre collettrici in rame, interruttori automatici, piastre in acciaio e componenti isolanti all'ingresso.

4. Test di burn-in del prodotto finito: ogni armadio viene sottoposto a test di burn-in basati sul carico prima di lasciare la fabbrica per eliminare i difetti latenti.

5. Documentazione di consegna completa: ogni unità viene fornita con un certificato di conformità di fabbrica, certificazione 3C completa e schemi di sistema primario e secondario personalizzati.

Oltre ai prodotti standard, offriamo servizi di personalizzazione completi: dimensioni non standard, aggiornamenti per protezione anticorrosione o antideflagrante e installazione di moduli di comunicazione remota e sistemi di monitoraggio del consumo energetico. Forniamo inoltre rilievi in ​​loco, ottimizzazione degli schemi e guida tecnica in loco per l'installazione.

Specifiche tecniche principali

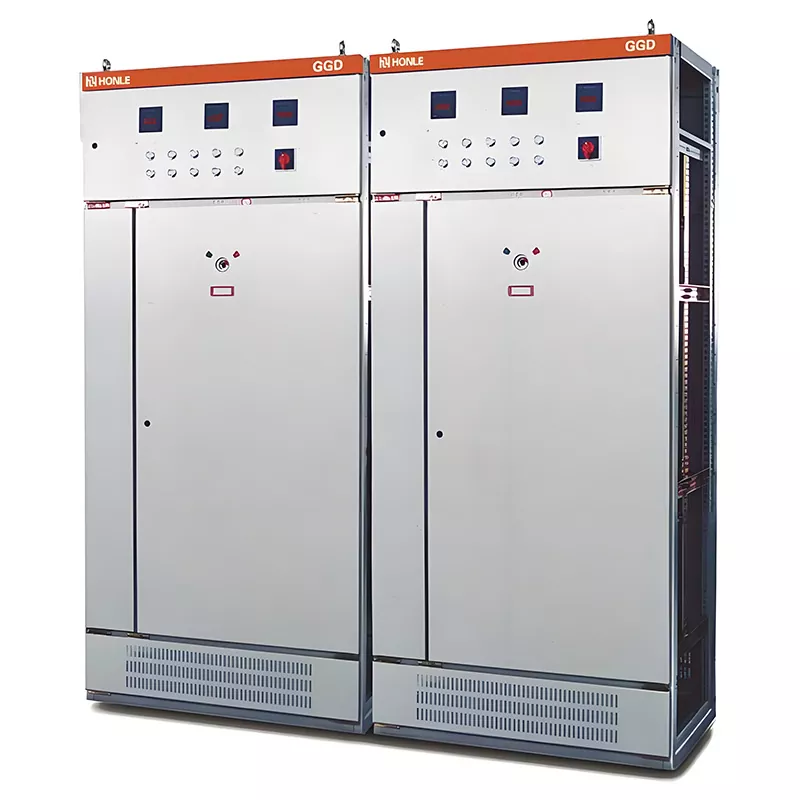

Design della struttura del mobile modulare

1. Struttura e pannelli del mobile

I profili strutturali sono dotati di fori di montaggio modulari standard preforati da 20 mm e utilizzano un assemblaggio imbullonato anziché saldature estese; ciò garantisce un'elevata resistenza meccanica in grado di sopportare le forze elettromagnetiche generate durante eventi di cortocircuito. Le ante e i pannelli laterali dell'armadio sono realizzati in acciaio laminato a freddo di alta qualità da 1,5–2,0 mm, trattato con un processo a doppio strato (fosfatazione/rimozione della ruggine seguito da verniciatura a polvere elettrostatica epossidica) per garantire resistenza agli acidi e agli alcali e durata a lungo termine contro peeling o ruggine.

2. Vano sbarre superiore

Una camera sbarre collettrice indipendente e sigillata nella parte superiore ospita le sbarre collettrici principali in rame T2 fissate mediante morsetti per sbarre collettrici in PPO ignifugo (classificati per resistenza al calore di 120°C). Questo compartimento isolato contiene potenziali guasti alle sbarre, prevenendo danni ai componenti situati nelle sezioni seguenti.

3. Scomparto anteriore dell'unità funzionale

L'area operativa frontale è divisa in una sezione per la visualizzazione dello strumento e una sezione per il funzionamento degli interruttori; la finestra trasparente consente la lettura degli strumenti e il controllo dello stato di commutazione senza aprire la porta. Integra interruttori automatici, contattori, strumenti e spie luminose per facilitare la distribuzione dell'alimentazione su più circuiti.

4. Vano cavi inferiore

Una camera di cablaggio indipendente nella parte inferiore presenta porte di ingresso/uscita dei cavi pretagliate e feritoie di ventilazione. I cavi di alimentazione e controllo vengono instradati separatamente per evitare interferenze durante la manutenzione, mentre i fitti fori di ventilazione alla base abbassano continuamente la temperatura operativa interna.

Vantaggi principali del prodotto

1. Prestazioni superiori di sicurezza a cortocircuito

Il quadro di bassa tensione GGD supporta una corrente ammissibile di breve durata fino a 50kA; Le selezioni delle sbarre collettrici e dei componenti sono state sottoposte a test simulati per l'aumento della temperatura di cortocircuito. In caso di cortocircuito improvviso, la struttura dell'armadio rimane indeformata e le sbarre in rame non si fondono, riducendo notevolmente il rischio di incendio nei sistemi di distribuzione elettrica. Ciò lo rende adatto per strutture con carichi impulsivi ad alta potenza, come impianti di fusione e siti dell'industria pesante.

2. Isolamento compartimentato e protezione completa contro le scosse elettriche

La protezione standard IP30 impedisce l'ingresso di corpi estranei solidi di dimensioni superiori a 2,5 mm e il contatto accidentale delle dita con parti sotto tensione. I compartimenti sbarre, unità funzionali e cavi sono completamente isolati, garantendo che un guasto in una zona non si propaghi alle altre. Una funzione opzionale di interruzione dell'alimentazione con blocco porta elimina il rischio di scosse elettriche durante la manutenzione.

3. Design ad accesso frontale per espansione e modifica a basso costo

Caratterizzato da un layout ad accesso completamente frontale, tutti i componenti sono installati nella parte anteriore; la sostituzione di parti o l'instradamento dei cavi non richiede la rimozione del pannello posteriore. I fori di montaggio modulari standardizzati consentono una futura espansione della capacità senza modifiche al telaio, riducendo i costi associati ai tempi di inattività e al retrofit.

4. Ampio intervallo di temperature, adatto a condizioni operative difficili

Il quadro di bassa tensione GGD standard è adatto per ambienti convenzionali da -5°C a +40°C. L'involucro aggiornato con grado di protezione IP54 è progettato per ambienti con elevata umidità, polverosi o corrosivi, come impianti chimici e parcheggi sotterranei, garantendo un funzionamento stabile anche in aree con significative fluttuazioni di temperatura.

Scenari applicativi

1. Settore industriale: metallurgia e estrazione mineraria, impianti di produzione di macchinari, parchi industriali chimici e officine di trasformazione alimentare; distribuzione e controllo dell'energia per macchine utensili, compressori d'aria e motori di ventilatori.

2. Edifici commerciali e residenziali: complessi residenziali a molti piani, complessi commerciali e sale di distribuzione sotterranee di edifici per uffici; alimentazione e controllo dell'illuminazione, dell'aria condizionata centralizzata e delle pompe antincendio.

3. Infrastrutture elettriche: centrali elettriche di piccole e medie dimensioni e sottostazioni regionali; sistemi completi di distribuzione dell'energia a bassa tensione per apparecchiature di impianti ausiliari.

Casi di progetti nel mondo reale

1. Progetto GGD ad alta capacità di interruzione da 50 kA per una fonderia del Gansu

Una fonderia di metalli non ferrosi nella Cina nordoccidentale si è procurata 48 unità di quadri GGD ad alto potere di interruzione HUAJIDIAN 1200A da utilizzare come armadi di distribuzione principali per la sua officina, dove la struttura doveva far fronte a picchi di corrente di carico elevati e severi requisiti di protezione da cortocircuito. L'apparecchiatura ha funzionato ininterrottamente per tre anni senza deformazioni dell'involucro o guasti di surriscaldamento delle sbarre; il nostro team ha gestito l'intero processo, compresi i sopralluoghi del sito, l'ottimizzazione della soluzione e la guida all'installazione in loco.

2. Progetto GGD resistente alla corrosione IP54 per un parco chimico costiero

Una stazione di pompaggio sotterranea in un parco chimico costiero ha acquistato 26 unità di quadri personalizzati resistenti alla corrosione IP54 per resistere all'umidità elevata e ai gas corrosivi. Abbiamo aggiornato il processo di rivestimento e installato pressacavi sigillati; l'apparecchiatura ha funzionato stabilmente per 24 mesi senza problemi di ruggine o degrado dell'isolamento.

Domande frequenti

Q1: Quali servizi di personalizzazione supportano i quadri a bassa tensione HUAJIDIAN GGD?

A1: Tre aree chiave di personalizzazione: ① Personalizzazione dimensionale: regolazione delle dimensioni dell'armadio (lunghezza, larghezza, altezza) per adattarsi allo spazio specifico della sala di distribuzione dell'energia; ② Miglioramenti della protezione: gradi IP40/IP54, rivestimenti anticorrosione e rinforzi strutturali antideflagranti, adatti per impianti chimici e operazioni minerarie; ③ Aggiornamenti intelligenti: preinstallazione di funzionalità di comunicazione remota, monitoraggio del consumo energetico e dispositivi di compensazione automatica della potenza reattiva. I servizi gratuiti includono sopralluoghi in loco, ottimizzazione dei disegni e guida all'installazione in loco.

Q2: Quali documenti di qualificazione sono inclusi nella consegna di ciascuna unità HUAJIDIAN GGD?

A2: Al momento della spedizione viene fornita una serie completa di documentazione ufficiale: certificato di conformità di fabbrica, rapporto completo di certificazione obbligatoria 3C, schemi dell'impianto elettrico, schemi di disposizione delle sbarre e un elenco dettagliato delle specifiche dei componenti. Tutta la documentazione soddisfa gli standard di accettazione delle reti elettriche nazionali e i requisiti per le gare d'appalto di progetti all'estero.

D3: Quali sono le differenze ambientali tra il cabinet IP30 standard e il cabinet IP54 opzionale?

R3: Il modello standard IP30 è adatto per locali di distribuzione puliti e asciutti in centrali elettriche, edifici per uffici e impianti di macchinari in generale, offrendo protezione principalmente contro oggetti solidi di grandi dimensioni. Il modello IP54 offre protezione contro spruzzi d'acqua e polveri sottili, rendendolo adatto ad ambienti umidi o corrosivi come sale pompe sotterranee, impianti chimici costieri e siti minerari polverosi; queste unità sono dotate di guarnizioni di tenuta, uscite dei cavi impermeabili e rivestimenti antiruggine migliorati.
