Armadio di distribuzione elettrica a bassa tensione

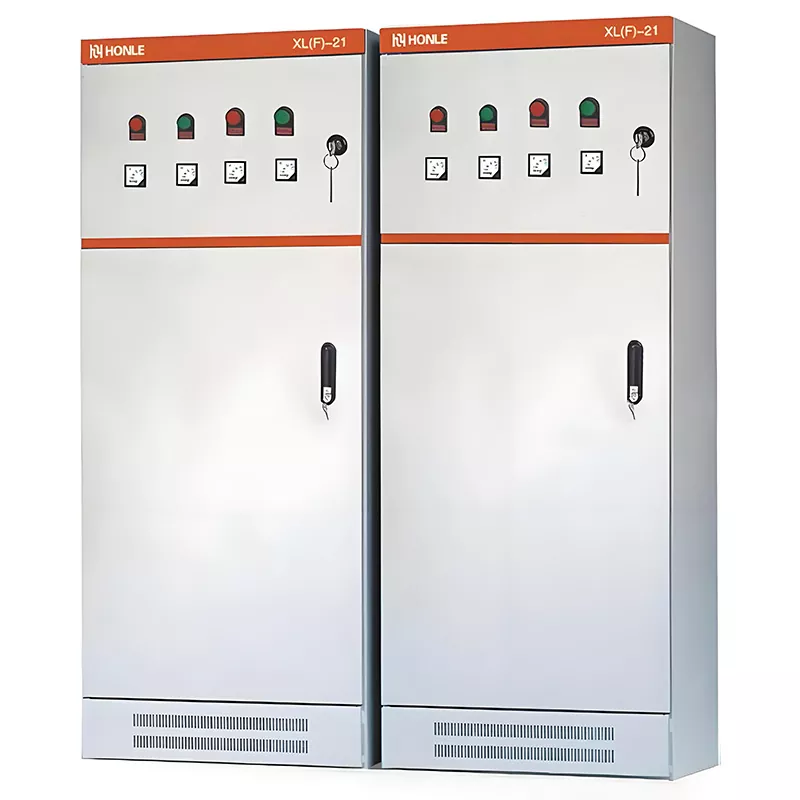

L'armadio di distribuzione elettrica a bassa tensione XL(F)-21 personalizzato HUAJIDIAN presenta un classico involucro grigio-bianco con una striscia arancione nella parte superiore. La porta dell'armadio è divisa in una sezione operativa superiore e un vano apparecchiature inferiore sigillato, con una porta con serratura che garantisce la sicurezza operativa. Una feritoia di ventilazione integrata nella parte inferiore fornisce sia la dissipazione del calore che la protezione dalla polvere.

Il pannello frontale è dotato di serie di indicatori di stato rosso/verde (funzionamento/guasto), misuratori di tensione e corrente e un interruttore a chiave di controllo principale, che consente il monitoraggio in tempo reale dello stato del circuito senza aprire l'armadio. L'installazione è flessibile e supporta il posizionamento autonomo con montaggio a parete o configurazioni modulari affiancate, rendendolo adatto a progetti di distribuzione dell'alimentazione multicircuito ad alta capacità.

In qualità di fornitore globale di apparecchiature per la distribuzione dell'energia, HUAJIDIAN gestisce la propria fabbrica, aderendo rigorosamente agli standard GB/T 7251.12-2013 e IEC 60439. Con un track record di implementazioni di progetti di successo, gli armadi sono adatti in modo affidabile per ambienti come impianti industriali polverosi, edifici commerciali e infrastrutture comunali, soddisfacendo pienamente i requisiti di sicurezza per le applicazioni elettriche industriali e civili.

MODELLO

Parametri tecnici fondamentali

IMMAGINI DETTAGLIATE

Principali vantaggi del prodotto

1. Struttura della feritoia antipolvere migliorata

A differenza degli armadi XL-21 standard, il modello XL(F) presenta una sigillatura ottimizzata sui giunti dell'armadio e feritoie inferiori migliorate. Questo design garantisce la ventilazione bloccando polvere e umidità, riducendo così il rischio di cortocircuiti e invecchiamento dei componenti, rendendolo ideale per officine polverose in settori quali fusione, tessile e lavorazione meccanica.

2. Sistema di protezione di sicurezza multistrato

Doppia protezione (sovraccarico, cortocircuito e dispersione a terra) sia per gli interruttori automatici principali che per quelli derivati, con spie rosse di guasto per avvisi visivi immediati relativi alle anomalie del circuito; la messa a terra indipendente per lo sportello dell'armadio, il telaio e le sbarre in rame, combinata con un design separato con terra neutra, elimina il rischio che l'involucro dell'armadio diventi sotto tensione; il meccanismo a doppio bloccaggio (chiave di controllo principale + blocco meccanico della porta) garantisce che l'alimentazione venga bloccata durante la manutenzione, prevenendo il funzionamento accidentale mentre è sotto tensione.

3. Sbarre collettrici in rame ad alta purezza, efficienti dal punto di vista energetico e durevoli

Configurazione standardizzata che utilizza sbarre rigide in rame TMY National Standard (GB), che offrono conduttività superiore ed elevata capacità di trasporto di corrente, garantendo una generazione di calore minima durante il funzionamento a pieno carico a lungo termine; le perforazioni standardizzate delle sbarre e il cablaggio organizzato delle diramazioni riducono la resistenza di contatto, minimizzando così la perdita di energia e i costi dell'elettricità nel tempo.

4. Opzioni flessibili di personalizzazione e fornitura

La fabbrica HUAJIDIAN supporta due modelli di fornitura: armadi completamente assemblati preinstallati con componenti standard nazionali o vendita di armadi vuoti accompagnati da un set completo di materiali ausiliari (barre collettrici in rame, serrature per porte, guide di montaggio); le dimensioni dell'armadio, i gradi di protezione e i circuiti interni possono essere personalizzati in base a requisiti specifici.

Condizioni ambientali applicabili

1. Temperatura ambiente: da -5°C a +40°C; temperatura media nelle 24 ore non superiore a 35°C;

2. Altitudine di installazione: ≤2000 m; soluzioni di declassamento disponibili per applicazioni ad alta quota;

3. Umidità ambientale: Umidità relativa ≤90% (a 20°C, senza condensa); per ambienti umidi di officina è possibile installare ventilatori di deumidificazione;

4. Scenari vietati: non per uso esterno; inadatto ad ambienti con gas altamente corrosivi o atmosfere infiammabili/esplosive; Per le zone a rischio di esplosione sono necessari armadi specializzati antideflagranti.

Caso di studio applicativo nel mondo reale

Caso 1: Laboratorio di filatura tessile su larga scala (ambiente industriale con polvere)

Un importante produttore tessile nazionale ha acquistato 16 unità dell'armadio di distribuzione elettrica a bassa tensione HUAJIDIAN XL(F)-21 da 400 A da utilizzare nelle proprie linee di produzione di filatura. L'officina genera quantità significative di lanugine di cotone e polvere durante tutto l'anno; grazie alle alette antipolvere IP30 migliorate, l'apparecchiatura funziona continuamente per un anno senza accumulo di polvere o guasti da cortocircuito, riducendo la frequenza di manutenzione del 60% rispetto alle unità XL-21 standard. Più armadi sono collegati in parallelo per controllare centralmente 48 filatoi, facilitando il monitoraggio unificato e la rapida risoluzione dei problemi.

Caso di studio 2: grattacielo ad uso misto per uffici commerciali (scenario di infrastruttura civile)

Un edificio per uffici commerciali di 22 piani è dotato di otto armadi di distribuzione dell'alimentazione principale HUAJIDIAN 630A e ventiquattro armadi di distribuzione delle filiali. L'ambiente interno è conforme al grado di protezione IP30 standard, mentre gli strumenti visivi frontali riducono il carico di lavoro per le ispezioni di routine. Un design di messa a terra indipendente impedisce all'elettricità statica di interferire con i delicati dispositivi elettronici dell'ufficio, mentre la struttura a pavimento e adiacente alla parete si adatta perfettamente agli stretti pozzi montanti elettrici dell'edificio.

Domande frequenti

D1: Qual è la differenza fondamentale tra l'armadio antipolvere XL (F)-21 e l'armadio di distribuzione XL-21 standard?

R: XL (F)-21 è il modello antipolvere aggiornato di HUAJIDIAN; è dotato di strisce di tenuta sulle giunture dell'armadio e feritoie antipolvere ottimizzate alla base, che offrono una resistenza alla polvere superiore, ideale per officine polverose come impianti tessili o di fusione. L'XL-21 standard offre solo la protezione IP30 di base senza protezione antipolvere rinforzata, rendendolo più adatto per ambienti puliti come gli edifici per uffici.

Q2: Quali sono la capacità di corrente massima e il numero di circuiti derivati ​​per l'armadio di distribuzione elettrica a bassa tensione standard? È possibile espandere la capacità?

R: L'armadio standard supporta un valore nominale dell'interruttore principale fino a 630 A e può ospitare da 6 a 12 circuiti derivati ​​a seconda della larghezza dell'armadio. Per requisiti di capacità più elevati, è possibile collegare più armadi in parallelo senza la necessità di ulteriori modifiche strutturali.

Q3: È possibile acquistare solo il mobiletto vuoto e installare personalmente i componenti? Quali accessori sono inclusi?

R: HUAJIDIAN offre armadi vuoti XL (F)-21 per l'acquisto separato, completi di accessori di installazione come sbarre in rame TMY, serrature antifurto, guide DIN e morsettiere. Le dimensioni standard sono prontamente disponibili e anche gli armadi non standard possono essere personalizzati in base ai vostri disegni.
