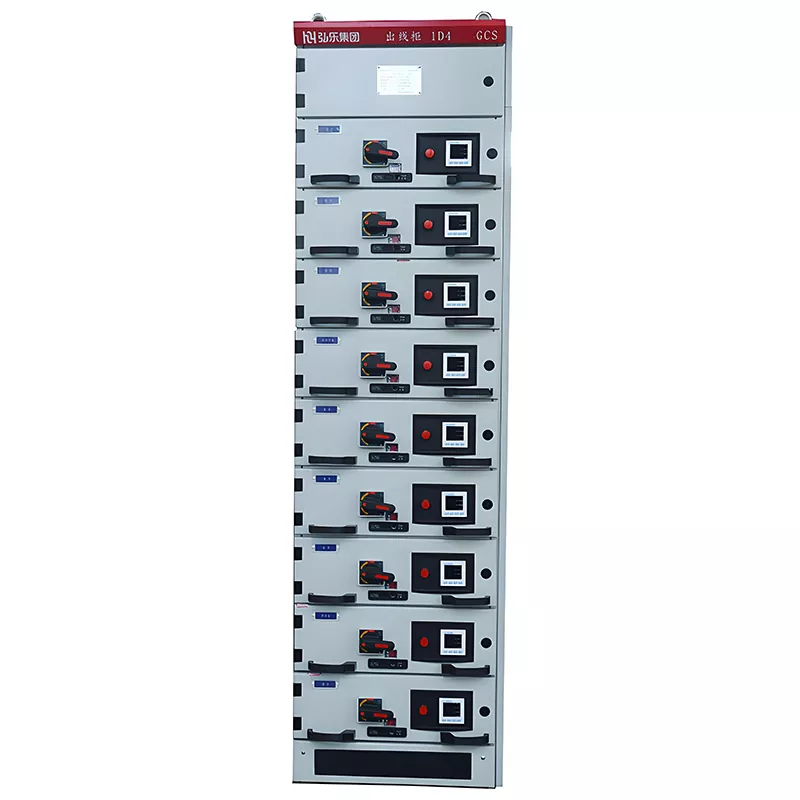

Quadri di bassa tensione GCS

Il quadro estraibile a bassa tensione HUAJIDIAN GCS è caratterizzato da un design con armadio metallico verticale chiuso e funge da unità di distribuzione su larga scala per applicazioni industriali e commerciali ad alta potenza. A differenza delle scatole di distribuzione fisse residenziali, questo prodotto utilizza una struttura a cassetti modulare ed estraibile che integra funzioni di ricezione, distribuzione, controllo e protezione dell'alimentazione, rendendolo ideale per condizioni operative impegnative ad alta potenza.

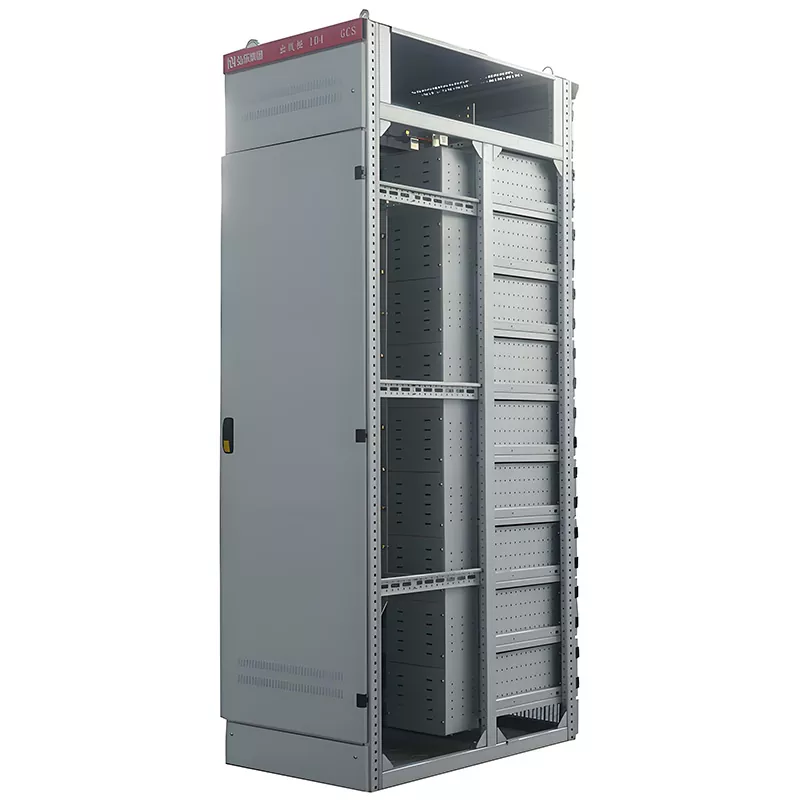

Il prodotto è caratterizzato da un rigoroso design industriale; una striscia identificativa rossa nella parte superiore dell'armadio ne facilita il rapido riconoscimento, mentre una serratura dedicata sulla porta frontale impedisce l'apertura accidentale e garantisce la sicurezza operativa. L'apparecchiatura vanta un elevato grado di protezione complessiva, proteggendo efficacemente i componenti interni da polvere, corpi estranei solidi e gocciolamenti d'acqua. I componenti elettrici principali, come interruttori automatici e contattori, sono alloggiati all'interno di cassettiere indipendenti, consentendo la suddivisione modulare dei circuiti e garantendo un funzionamento efficiente e una comoda manutenzione futura.

Principali vantaggi del prodotto

1. Manutenzione efficiente e perdite ridotte per tempi di inattività

Il modulo cassetto estraibile è una caratteristica di spicco. In caso di guasto del circuito o durante la manutenzione ordinaria, il personale può semplicemente ritirare la specifica cassettiera per l'ispezione, la riparazione o la sostituzione completa senza smontare l'intero armadio o interrompere l'alimentazione all'intera struttura. Questa struttura riduce significativamente i tempi di inattività, evita che guasti localizzati causino interruzioni diffuse e migliora notevolmente la continuità e la stabilità dell'alimentazione elettrica.

2. Sicurezza, affidabilità e forte adattabilità ambientale

Con un grado di protezione IP41, il prodotto blocca efficacemente l'intrusione di corpi estranei solidi e protegge i componenti interni dall'acqua che gocciola verticalmente, garantendo un funzionamento stabile in ambienti industriali complessi caratterizzati da polvere o umidità. Inoltre, l'apparecchiatura vanta un'eccellente resistenza al cortocircuito, in grado di sopportare massicce correnti di cortocircuito istantanee. Ciò previene efficacemente il surriscaldamento delle apparecchiature e le interruzioni di corrente causate da cortocircuiti, garantendo un elevato livello di sicurezza operativa.

3. Compatibilità intelligente e facile espansione/aggiornamento

Il quadro di bassa tensione HUAJIDIAN GCS è dotato di interfacce di comunicazione altamente scalabili, che consentono una perfetta integrazione con i sistemi di rete di computer automatizzati. Consente il monitoraggio intelligente, il controllo remoto e la trasmissione dei dati all'interno del sistema di distribuzione dell'energia, soddisfacendo le esigenze di funzionamento intelligente e automatizzato nella moderna distribuzione dell'energia. Il suo design standardizzato e modulare facilita la produzione di massa in fabbrica, semplificando al tempo stesso l'installazione in loco, la messa in servizio e l'espansione o gli aggiornamenti futuri della capacità.

Specifiche tecniche principali

Il quadro estraibile a bassa tensione HUAJIDIAN GCS è prodotto in stretta conformità con gli standard nazionali e di settore. Offre specifiche precise e prestazioni stabili, coprendo in modo completo le principali applicazioni di distribuzione dell'alimentazione a bassa tensione:

1. Tensione nominale: le opzioni includono 380 V, 400 V e 660 V, compatibili con la stragrande maggioranza degli standard di alimentazione a bassa tensione industriali e civili;

2. Corrente nominale della sbarra collettrice principale: fino a 6300 A, in grado di soddisfare i requisiti di distribuzione ad alta potenza;

3. Resistenza al cortocircuito: la corrente di picco nominale di tenuta della sbarra principale raggiunge i 220 kA, offrendo una solida resistenza ai guasti istantanei;

4. Grado di protezione: IP41, adatto per ambienti interni industriali, commerciali e di distribuzione dell'energia negli edifici;

5. Caratteristiche strutturali: Design del cassetto completamente modulare, che supporta la manutenzione indipendente e la sostituzione dei singoli circuiti.

Scenari applicativi chiave

Con la sua tecnologia matura, prestazioni stabili e forte compatibilità, il quadro di bassa tensione HUAJIDIAN GCS è ampiamente utilizzato in scenari critici di distribuzione dell'energia. Questi includono centri di controllo per centrali termiche e idroelettriche, sistemi di distribuzione di energia per imprese petrolchimiche, centri di controllo di energia per industrie metallurgiche e tessili e sale di distribuzione in grattacieli. È particolarmente adatto per applicazioni che richiedono un'elevata stabilità dell'alimentazione e un monitoraggio intelligente della rete.

Caso applicativo nel mondo reale

1. Contesto del progetto: una grande impresa petrolchimica integrata nella Cina orientale aveva bisogno di aggiornare il proprio sistema di distribuzione dell'energia a livello di impianto. Le scatole di distribuzione di tipo fisso esistenti erano difficili da mantenere, comportavano lunghi tempi di inattività in caso di guasti e mancavano di capacità di monitoraggio intelligente, non riuscendo a soddisfare il requisito fondamentale di un’alimentazione elettrica continua e stabile per le linee di produzione chimica.

2. Soluzione applicativa: l'azienda ha acquistato 32 unità di quadri estraibili a bassa tensione HUAJIDIAN GCS per l'implementazione nella sua officina principale di distribuzione dell'energia. L'apparecchiatura si collega al sistema automatizzato di monitoraggio energetico dell'azienda tramite interfacce di comunicazione estese, consentendo il monitoraggio in tempo reale dei dati di distribuzione e l'avviso precoce di guasti remoti. La sua struttura modulare a cassetti consente il controllo indipendente e la protezione dei circuiti su varie linee di produzione.

3. Risultati dell'applicazione: dopo l'implementazione, la durata delle interruzioni di corrente per la manutenzione del singolo circuito è stata ridotta di oltre l'80%, la resilienza ai guasti di cortocircuito del sistema è stata significativamente migliorata e il tasso annuale di guasti all'alimentazione elettrica è sceso quasi a zero. Le funzionalità di monitoraggio intelligente facilitano una gestione raffinata dell'energia, riducendo efficacemente i rischi operativi e i costi energetici, dimostrando pienamente l'affidabilità e la praticità del prodotto in ambienti industriali di fascia alta.

Domande frequenti

D1: Qual è la differenza fondamentale tra i quadri estraibili GCS e le scatole di distribuzione fisse standard?

La differenza fondamentale risiede nella struttura modulare estraibile. Le scatole di distribuzione fisse standard presentano un design monolitico e fisso, che richiede l'interruzione completa dell'alimentazione e lo smontaggio dell'unità per la manutenzione o la sostituzione dei componenti. Al contrario, il quadro HUAJIDIAN GCS utilizza un design a cassettiera indipendente; ad ogni circuito corrisponde uno specifico cassetto che può essere estratto singolarmente per manutenzione o sostituzione senza interrompere l'alimentazione agli altri circuiti, garantendo così una maggiore continuità di alimentazione. Inoltre, il grado di protezione dell'ingresso del prodotto, la capacità di trasporto di corrente e le funzionalità di rete intelligente superano di gran lunga quelli delle scatole di distribuzione fisse standard di livello civile.

Q2: È possibile personalizzare i quadri di bassa tensione HUAJIDIAN GCS?

SÌ. In qualità di produttore e fornitore professionale, HUAJIDIAN può personalizzare il numero di cassetti, configurazioni di circuiti, tipi di interfacce di comunicazione e dimensioni dell'armadio in base ai requisiti specifici di distribuzione dell'energia di settori quali la produzione di energia, il trattamento chimico e l'edilizia. Sfruttando un sistema di produzione in fabbrica standardizzato, eseguiamo in modo efficiente una produzione personalizzata garantendo al tempo stesso la conformità del prodotto e la stabilità operativa, soddisfacendo le diverse esigenze di distribuzione dell'energia di vari settori.

Q3: Quali servizi post-vendita sono inclusi nel prodotto?

HUAJIDIAN fornisce un servizio post-vendita completo e unico per i quadri di bassa tensione GCS durante l'intero ciclo di vita del prodotto. I servizi includono guida all'installazione in loco, messa in servizio delle apparecchiature, formazione operativa, guida su ispezioni periodiche e manutenzione e risposta rapida alle richieste di guasti. I servizi di garanzia per problemi di qualità del prodotto sono forniti in stretta conformità con gli standard del settore. Gli utenti possono informarsi in qualsiasi momento sulle specifiche del prodotto, sulle opzioni di personalizzazione, sui preventivi e sulle questioni post-vendita; il nostro team tecnico professionale fornirà prontamente soluzioni su misura.
