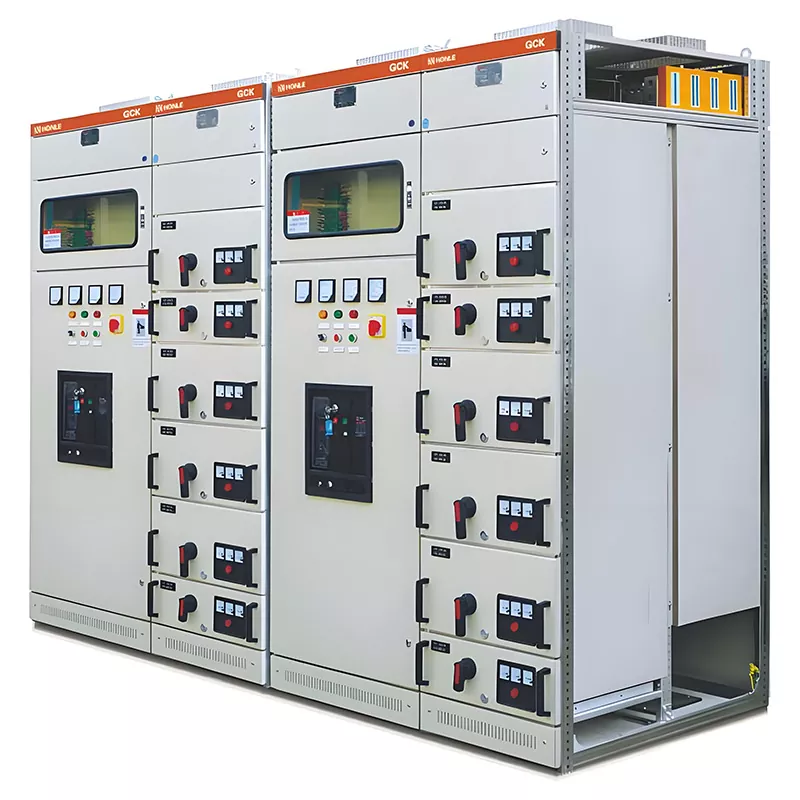

Quadri di bassa tensione GCK

Il quadro di bassa tensione HUAJIDIAN GCK utilizza un design a cassetto estraibile per una facile manutenzione. Consente configurazioni flessibili, inclusi armadi di alimentazione in ingresso, armadi a cassetti di alimentazione e armadi di misurazione, per gestire il controllo di avvio/arresto del motore e la protezione da cortocircuito/sovraccarico. Si tratta di una soluzione modulare tradizionale a bassa tensione per sale di distribuzione elettrica ad alta capacità.

In qualità di fornitore affidabile di soluzioni complete di distribuzione dell'energia, offriamo vari servizi di personalizzazione a valore aggiunto: dimensioni dell'armadio non standard, trattamenti anticorrosione/resistenti all'umidità specializzati e integrazione di moduli di comunicazione remota e di monitoraggio energetico online. Forniamo anche sopralluoghi gratuiti pre-progetto per garantire che l'attrezzatura sia allineata al layout di carico del sito.

Ogni unità viene fornita con certificazione 3C, un certificato di conformità di fabbrica e uno schema del sistema primario. La lamiera dell'armadio è coperta da una garanzia di 2 anni, mentre i componenti interni aderiscono agli standard di garanzia del produttore originale; forniamo anche consulenza tecnica permanente e fornitura di pezzi di ricambio.

Scenari applicativi

1. Impianti industriali, fabbriche chimiche e officine costiere esposti a nebbia salina

2. Grandi complessi commerciali ed edifici per uffici

3. Progetti di trasporto ferroviario urbano e di tunnel municipali sotterranei

4. Aree centralizzate di controllo motori e locali di distribuzione/misurazione dell'energia all'interno di complessi industriali

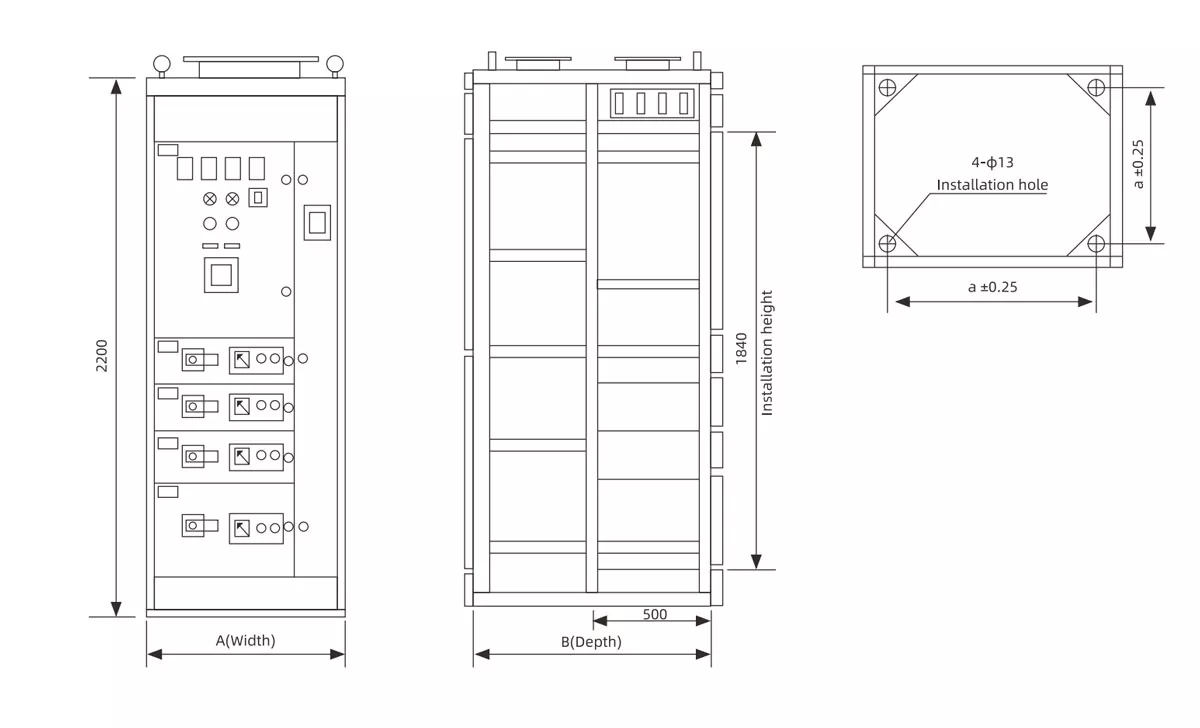

MODELLO

Parametri tecnici elettrici principali

Progettazione strutturale e caratteristiche principali

1. Armadio assemblato con bulloni con profilo 8MF (senza saldature)

L'armadio è assemblato utilizzando profili e bulloni standard 8MF formati a freddo, creando un telaio privo di saldature con elevata resistenza meccanica in grado di resistere alla deformazione causata dalle forze elettromagnetiche di cortocircuito.

I pannelli dell'armadio sono realizzati in acciaio laminato a freddo, trattato con decapaggio, fosfatazione e spruzzatura elettrostatica epossidica per una resistenza superiore alla corrosione e all'invecchiamento, garantendo durata senza ruggine o distacco della vernice durante l'uso a lungo termine nelle sale di distribuzione. I ritagli modulari sono pre-riservati per facilitare futuri aggiornamenti e modifiche.

2. Cassetti con interblocco di sicurezza a tre posizioni

- Posizione di servizio: Cassetto completamente inserito; sono collegati sia i circuiti di controllo principali che quelli secondari, consentendo il normale funzionamento.

- Posizione Test: Circuito principale scollegato; circuito secondario energizzato per test/messa in servizio senza pilotare carichi a valle.

- Posizione Disconnessa: Cassetto completamente estratto; sia i circuiti principali che quelli secondari sono diseccitati, garantendo sicurezza per la manutenzione e la sostituzione dei componenti.

Dotato di un meccanismo di bloccaggio meccanico che impedisce il ritiro forzato mentre il cassetto è energizzato, eliminando rischi per la sicurezza.

Vantaggi principali del prodotto

1. Costi inferiori per l'espansione e l'adeguamento della capacità

Le specifiche standardizzate delle cassettiere consentono di aggiungere capacità di carico semplicemente installando moduli cassetti aggiuntivi, senza modificare il telaio dell'armadio principale, con conseguenti costi di retrofit molto inferiori rispetto a quelli degli armadi GGD di tipo fisso.

2. Maggiore utilizzo dello spazio

Con le stesse dimensioni esterne, i quadri di bassa tensione GCK ospitano il 60% in più di circuiti in uscita rispetto agli armadi fissi, riducendo l'ingombro richiesto della sala di distribuzione dell'energia e risparmiando sui costi di ingegneria civile.

3. Forte adattabilità ambientale

I modelli standard si adattano agli ambienti interni convenzionali; Sono disponibili armadi anticorrosione IP54 personalizzati per condizioni difficili come impianti chimici, tunnel sotterranei e aree costiere con elevata esposizione alla nebbia salina.

4. Supporta aggiornamenti intelligenti

È possibile aggiungere moduli per la comunicazione remota e il monitoraggio online del consumo energetico per consentire il caricamento dei dati e gli allarmi di guasto remoti, facilitando la trasformazione digitale per fabbriche ed edifici intelligenti.

Esempi di progetti nel mondo reale

Caso 1: Impianto di chimica fine costiero nello Shandong

A causa dell’elevata umidità e della grave corrosione dovuta alla nebbia salina, l’impianto ha acquistato 32 unità di quadri di comando a bassa tensione GCK anticorrosione IP54 personalizzati di HUAJIDIAN. Dotate di rivestimenti anticorrosione più spessi e di cassetti sigillati, le unità hanno funzionato ininterrottamente per quattro anni senza ruggine o degrado dell'isolamento. I motori sulle singole linee di produzione possono essere ritirati per manutenzione senza un'interruzione di corrente a livello di impianto, riducendo le perdite legate ai tempi di fermo del 70% rispetto ai precedenti armadi fissi.

Caso 2: Edificio per uffici commerciali di 38 piani nel Jiangsu

La sala di distribuzione dell'energia sotterranea è dotata di 18 armadi IP30 standard, che gestiscono la distribuzione dell'energia per sistemi HVAC, ascensori, illuminazione e apparecchiature di sicurezza antincendio. La disposizione dei cassetti ad alta densità consente di risparmiare quasi 20 m² di spazio di ingegneria civile nella sala di distribuzione dell'energia; dotato di un modulo di monitoraggio del consumo energetico, la gestione della proprietà può visualizzare i dati elettrici in tempo reale per ottimizzare l'utilizzo di punta/non di punta e ridurre i costi dell'elettricità.

Domande frequenti

D1: I quadri di bassa tensione GCK possono essere utilizzati in impianti chimici o in aree costiere con ambienti con nebbia salina?

R1: Sì. Sono disponibili versioni ad alta protezione (IP40, IP54), dotate di armadi con rivestimento epossidico ispessito, cassetti sigillati e trattamenti superficiali resistenti alla nebbia salina, che li rendono adatti per officine chimiche, tunnel sotterranei e strutture costiere; la versione standard IP30 è adatta solo per locali di distribuzione elettrica interni asciutti e privi di gas corrosivi.

Q2: Quali sono le differenze tra i quadri estraibili GCK e i quadri fissi GGD per quanto riguarda l'espansione della capacità e il numero di circuiti in uscita?

A2: Esistono due differenze fondamentali: in primo luogo, i cassetti GCK sono standardizzati; l'aggiunta di nuovi carichi richiede semplicemente l'installazione di un cassetto aggiuntivo senza modificare la struttura dell'armadio, con conseguenti costi di modifica inferiori alla metà di quelli delle unità GGD. In secondo luogo, per armadi della stessa dimensione, il numero di circuiti in uscita aumenta del 60%, riducendo significativamente gli investimenti di ingegneria civile per la sala di distribuzione dell'energia.
