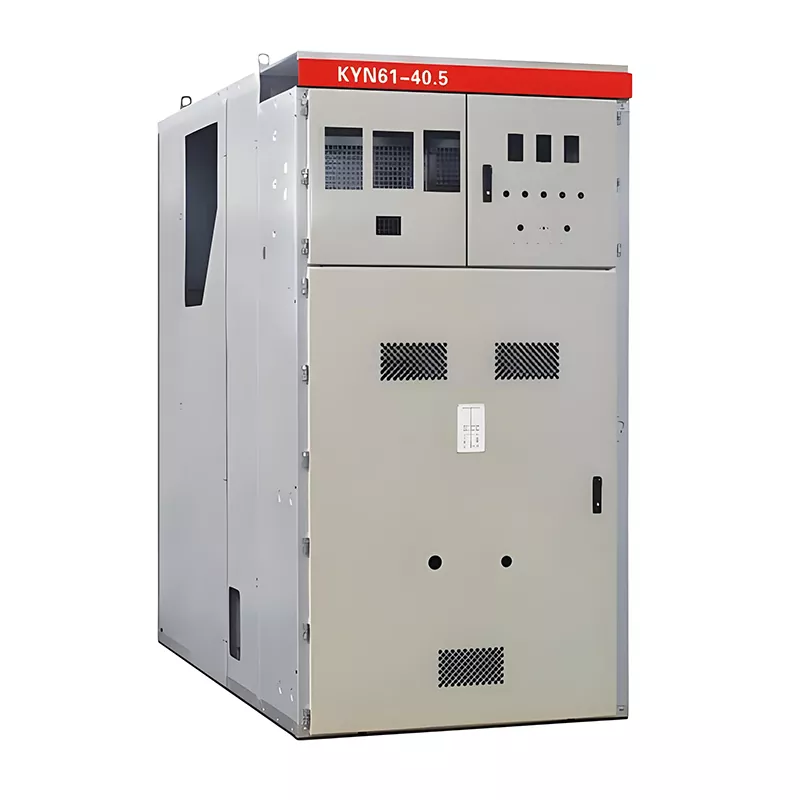

KYN61-40.5 Pannello di comando VCB per interni da 33 kV

Huajidian è un produttore specializzato di apparecchiature elettriche dedicato alla ricerca e sviluppo, alla produzione e alla personalizzazione progettazione di soluzioni di set completi di quadri di alta e bassa tensione. L'intero quadro VCB per interni KYN61-40.5 33kV Le serie di pannelli sono sottoposte a un processo di produzione completo e integrato verticalmente, a partire da design e fogli indipendenti dalla fabbricazione dei metalli all'assemblaggio ad alta tensione, il tutto all'interno dei nostri impianti di produzione standardizzati. Come prodotto da un produttore di apparecchiature elettriche professionali, questo quadro è stato implementato e messo in servizio con successo numerosi progetti di ingegneria in tutta la Cina, tra cui reti elettriche, strutture industriali e minerarie e dati centri, dove la sua stabilità operativa è stata convalidata attraverso applicazioni nel mondo reale. Inoltre, offriamo servizi di configurazione e dimensionamento personalizzati per clienti in tutto il mondo.

Il quadro elettrico estraibile corazzato con custodia metallica KYN61-40.5 (33 kV per interni VCB) può essere abbinato al KYN28A-12 armadio ausiliario (nello specifico i modelli di armadio AH6 o AT3 progettati per i circuiti in uscita del trasformatore). Servendo come un componente fondamentale all'interno dei sistemi di distribuzione a media tensione CA da 12 kV/33 kV, 50 Hz, riceve energia principalmente dal lato trasformatore e distribuisce in modo sicuro l'elettricità ridotta ai carichi a valle. Le sue funzioni includono monitoraggio in tempo reale dei parametri elettrici, protezione contro sovraccarichi e cortocircuiti di linea e circuito controllo della commutazione dell'interruttore. Caratterizzato da una struttura chiusa isolata in aria e completamente corazzata in metallo, questo prodotto offre margini di sicurezza eccezionali e affidabilità operativa, che lo rendono un pezzo indispensabile di attrezzatura critica per sottostazioni moderne e sistemi di distribuzione dell'energia industriale.

Tabella dei parametri di base del prodotto

Specifiche tecniche principali

1. Tensione nominale: 12 kV (compatibile con reti elettriche standard da 10 kV; l'isolamento dell'apparecchiatura è progettato per 40,5 kV, soddisfare i requisiti per le condizioni operative a 33 kV).

2. Corrente nominale: 630 A (applicabile sia alla barra collettrice principale che all'interruttore automatico associato).

3. Frequenza nominale: 50 Hz.

4. Valori di tensione di tenuta: Tensione di tenuta per 1 minuto alla frequenza di rete: 42 kV (a terra/fase-fase); Fulmine Tensione di tenuta ad impulso: 75kV (verso terra/fase-fase).

5. Capacità di interruzione di cortocircuito: gli interruttori automatici possono essere selezionati in base ai requisiti specifici, con a intervallo del potere di interruzione da 20 kA a 31,5 kA.

6. Classe di protezione (grado IP): Intero armadio: IP4X; Vano interruttore (con porta aperta): IP2X.

7. Standard applicabili: GB 3906, IEC 62271-200 e altre specifiche per quadri di media e alta tensione.

Progettazione strutturale del mobile

1. Scomparto superiore per strumenti e relè: ospita un misuratore di potenza multifunzionale integrato, un dispositivo di visualizzazione in linea, e spie luminose di funzionamento, che consentono il monitoraggio online in tempo reale di parametri elettrici come tensione e corrente.

2. Scomparto interruttore centrale (area operativa principale): dotato di un interruttore automatico estraibile in vuoto da 630 A, maniglia operativa con interblocco meccanico e indicatori di stato. L'unità estraibile è completamente estraibile, consentendo la manutenzione con accesso frontale senza la necessità di spegnere l'intero armadio, riducendo così in modo significativo tempo di manutenzione dell'interruzione di corrente.

3. Vano cavi inferiore: dispone di ampio spazio interno per facilitare l'instradamento e il cablaggio dei cavi in uscita nonché la successiva ispezione e manutenzione.

Vantaggi del prodotto

Il pannello di quadro VCB per interni KYN61-40.5 da 33 kV è dotato di un interblocco meccanico completo "cinque-prevenzioni" sistema. Questo sistema elimina efficacemente i potenziali rischi associati a errori operativi, ad esempio accidentali apertura o chiusura dell'interruttore, chiusura dell'interruttore di messa a terra mentre il circuito è sotto tensione o apertura del porta dell'armadio mentre il circuito è sotto tensione, prevenendo così incidenti di sicurezza causati dall'uomo. Il prodotto ha avuto successo ha superato gli standard di accettazione della connessione alla rete per il settore energetico nazionale.

Scenari di applicazione del prodotto

1. Sale di distribuzione da 10 kV all'interno di sottostazioni della rete elettrica urbana domestica e progetti di ristrutturazione municipale;

2. Principali stazioni di distribuzione dell'energia all'interno dei complessi impiantistici di operazioni minerarie su larga scala e pesanti industrie metallurgiche;

3. Luoghi che richiedono un'alimentazione elettrica ininterrotta e ad alta affidabilità, come edifici commerciali a molti piani, Grado A ospedali terziari e data center IDC.

Caso di studio di ingegneria nel mondo reale

Nel 2024, in qualità di fornitore ufficiale del progetto, Huajidian ha intrapreso la ristrutturazione di una sottostazione mineraria da 33 kV in Cina settentrionale. Il progetto prevedeva l'approvvigionamento di 18 unità di quadri di comando VCB per interni KYN61-40.5 da 33 kV, utilizzato per aggiornare i circuiti di distribuzione dell'energia per due trasformatori AT3 all'interno del complesso minerario.

1. Contesto del progetto

Il vecchio quadro esistente da 35 kV di tipo fisso soffriva di un degrado dell'isolamento e presentava notevoli rischi di arco voltaico difetti. Di conseguenza, il proprietario ha scelto i quadri estraibili corazzati di Huajidian per sostituire le apparecchiature obsolete e per elevare gli standard di sicurezza del sistema di distribuzione elettrica dell'area mineraria.

2. Risultati dell'implementazione

L'apparecchiatura ha funzionato ininterrottamente a pieno carico per 12 mesi senza guasti imprevisti. Il ritirabile la struttura del carrello ha ridotto la durata delle attività di manutenzione ordinaria dalle 8 ore originali fino a sole 2,5 ore. Inoltre, il sistema di interblocco "Five-Prevention" ha evitato con successo tre potenziali rischi di errori operativi durante le ispezioni annuali delle apparecchiature. Dopo il successo della messa in servizio della Fase I, il cliente ha effettuato un follow-up ordine di apparecchiature di distribuzione dell'energia per l'espansione della Fase II dell'impianto, fornendo così la convalida nel mondo reale le prestazioni del prodotto in condizioni operative con carichi pesanti.

Domande frequenti

Q1: Per progetti industriali specializzati, Huajidian può regolare i parametri di interruzione di cortocircuito del KYN61-40.5 quadro?

R1: Sì. In base ai parametri di cortocircuito specifici della rete elettrica del sito di progetto, possiamo installare il vuoto interruttori automatici con specifiche diverse per personalizzare il potere di interruzione nell'intervallo da 20 kA a 31,5 kA. Tutto i parametri personalizzati aderiscono rigorosamente sia agli standard nazionali cinesi che agli standard IEC, e al completo l'unità del quadro viene sottoposta a test rigorosi prima della spedizione in fabbrica.

D2: Quali sono le differenze principali tra i modelli di quadro KYN61-40.5 (33 kV) e i modelli standard KYN28A-12 (10 kV)?

R2: Il KYN61-40.5 è progettato per soddisfare gli standard di isolamento 33 kV/40,5 kV; presenta partizioni interne ispessite e una struttura rinforzata resistente all'arco elettrico, che lo rende adatto principalmente per le linee di ingresso e uscita del trasformatore Sottostazioni di classe 33kV. Il KYN28A-12 è progettato per linee di distribuzione di alimentazione standard da 10 kV. Entrambi i modelli di armadio possono essere integrati e installati fianco a fianco all'interno della stessa sottostazione, proprio come la soluzione integrata AH6, per formare una assemblaggio completo del quadro.

Q3: Huajidian fornisce guida all'installazione e supporto tecnico post-vendita dopo la spedizione del KYN61-40.5 Pannelli di quadri VCB per interni da 33 kV?

A3: Forniamo una revisione gratuita dei parametri tecnici del progetto prima della produzione. Per gli ordini standard, noi offrire una guida tecnica remota per l'installazione. Per progetti di ingegneria su larga scala, possiamo organizzare l'intervento di ingegneri visitare il sito del progetto per la messa in servizio in loco, previa negoziazione in base all'ubicazione del progetto.

Linee guida per i partner di approvvigionamento

Gli acquirenti globali sono invitati a programmare una visita in loco alla nostra fabbrica. Puoi consultare il team di vendita Huajidian per quanto riguarda i requisiti di personalizzazione personalizzati, come le dimensioni dell'armadio e le configurazioni dei componenti, per creare un soluzione di quadro di comando in uscita con trasformatore su misura pienamente conforme agli standard della rete elettrica locale.
