KYN28-12 Quadro in vuoto di media tensione

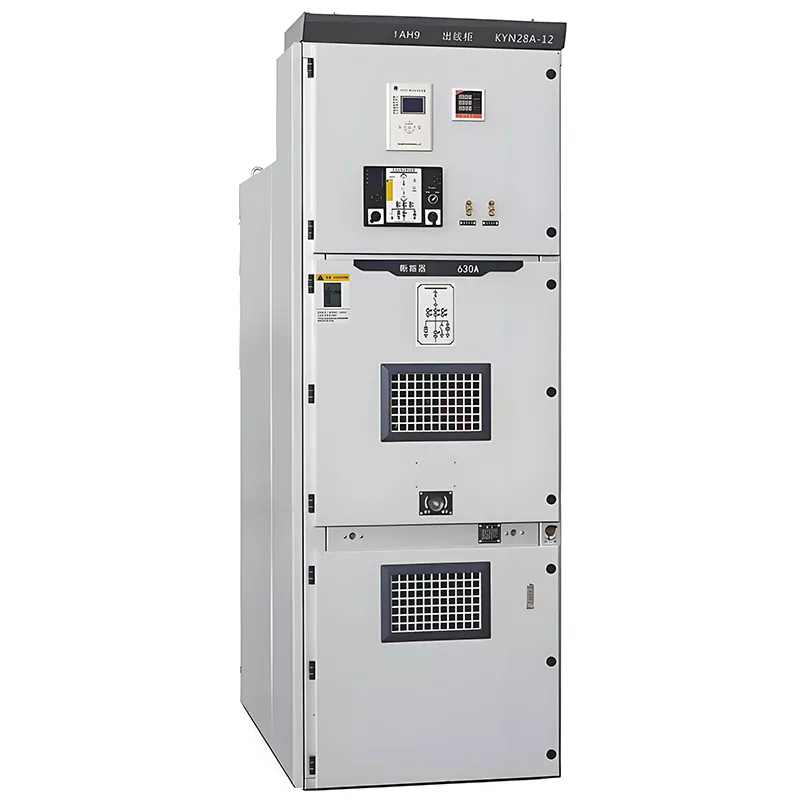

Il quadro sotto vuoto di media tensione Huajidian KYN28-12 è un set completo di distribuzione di energia interna a media tensione attrezzature, progettate con precisione e prodotte nel nostro impianto di produzione standardizzato. Viene utilizzato principalmente per trasmissione di potenza da generatori in centrali elettriche di piccole e medie dimensioni, ricezione e distribuzione di potenza sottostazioni all'interno di imprese industriali e minerarie e il controllo di avviamento di grandi motori ad alta tensione. Il Il sistema consente una gestione intelligente ed end-to-end della rete di distribuzione dell'energia, inclusa la protezione della sicurezza e monitoraggio in tempo reale, mitigando così efficacemente i guasti elettrici e garantendo il funzionamento stabile dei sistemi elettrici attrezzatura.

Questo prodotto aderisce rigorosamente agli standard nazionali e internazionali più autorevoli, tra cui IEC62271-200, IEC298, GB3906, DL404 e DIN.VDE0670: garantiscono qualità stabile e un elevato grado di standardizzazione. L'attrezzatura supporta installazione a parete e presenta un design di manutenzione ad accesso frontale; se accoppiato con corrente dedicata trasformatori, questa configurazione consente al personale O&M di eseguire ispezioni di routine e manutenzione delle apparecchiature direttamente dalla parte anteriore dell'armadio, migliorando significativamente la comodità operativa e l'efficienza della manutenzione.

Condizioni ambientali operative

Per garantire la stabilità a lungo termine e il funzionamento affidabile dell'apparecchiatura, i requisiti ambientali applicabili per il quadro sottovuoto di media tensione Huajidian KYN28-12 sono i seguenti:

1.  Temperatura ambiente: massima +40°C, minima -15°C. Questa gamma lo rende adatto alla stragrande maggioranza dei scenari di distribuzione dell’energia indoor nelle regioni temperate e subtropicali.

2.  Umidità ambientale: umidità relativa media giornaliera ≤ 95%; Umidità relativa media mensile ≤ 90%. Questi I limiti prevengono efficacemente guasti all'isolamento all'interno dell'apparecchiatura che potrebbero altrimenti essere innescati da un'elevata umidità ambienti.

3. Altitudine: adatto per altitudini ≤ 2500 metri, in grado di soddisfare i requisiti di alimentazione della maggior parte dei settori industriali e interni progetti di ingegneria comunale.

4. Ambiente atmosferico: l'ambiente operativo deve essere esente da fumi corrosivi, gas tossici o nocivi, sostanze infiammabili o gas esplosivi, vapore industriale, nebbia salina e altri inquinanti, prevenendo così la corrosione delle apparecchiature componenti e danni all'isolamento.

Caratteristiche principali del prodotto

1. Design anti-malfunzionamento: elevata sicurezza operativa

L'apparecchiatura è dotata di meccanismi di interblocco meccanico maturi e affidabili progettati per prevenire cattivo funzionamento. Ciò stabilisce un sistema di protezione della sicurezza multidimensionale che elimina efficacemente l’essere umano comune errori, come l'apertura inavvertita delle porte dell'armadio, la chiusura accidentale dei circuiti o una messa a terra inadeguata prevenire incidenti legati alla sicurezza elettrica e salvaguardare in modo completo la sicurezza personale del funzionamento e della manutenzione personale nonché la stabilità operativa del sistema di distribuzione dell’energia.

2. Modalità di installazione e funzionamento flessibili: ampia adattabilità

Il quadro in vuoto di media tensione KYN28-12 supporta due tipi di meccanismi mobili: carrelli montati centralmente e carrelli a pavimento. Questa adattabilità gli consente di adattarsi ai layout specifici del sito e alle pratiche di manutenzione clienti diversi. Soddisfa i requisiti tecnici di vari scenari, comprese le linee di produzione industriale, stazioni comunali di distribuzione dell'energia e nuove centrali elettriche, offrendo anche una disposizione flessibile delle apparecchiature messa in servizio, sostituzione e manutenzione convenienti.

3. Conformità multi-standard: compatibilità eccezionale

L'unità completa è conforme a numerosi standard industriali nazionali e internazionali, dimostrandosi eccellente universalità e compatibilità delle apparecchiature. Si integra perfettamente con i principali sistemi di distribuzione dell'alimentazione e apparecchiature elettriche ausiliarie attualmente presenti sul mercato, semplificando così i processi di progettazione e costruzione facilitando al contempo futuri aggiornamenti e retrofit delle apparecchiature.

4. Progettazione della manutenzione con accesso frontale: manutenzione efficiente e conveniente

Questo risolve il problema comune della manutenzione complessa associata ai tradizionali quadri ad alta tensione il prodotto è dotato di una struttura di manutenzione ad accesso frontale. Abbinato a trasformatori di corrente dedicati, il design lo consente tutte le ispezioni di routine, le regolazioni dei parametri e la risoluzione dei problemi dei guasti devono essere eseguite interamente dalla parte anteriore il gabinetto. Ciò elimina la necessità di lavori complessi all'interno di spazi ristretti, riducendo significativamente la manutenzione difficoltà e migliorare l'efficienza del servizio post-vendita.

Parametri tecnici fondamentali

Caso di studio applicativo nel mondo reale

Progetto di potenziamento della rete elettrica municipale (sottostazione Licheng di Putian 220kV)

Nel progetto di aggiornamento delle sbarre collettrici da 10 kV di questa sottostazione, tutte le apparecchiature obsolete sono state completamente sostituite con Huajidian KYN28-12 quadri. Affrontare le sfide critiche di un programma di progetto serrato e di requisiti rigorosi per la continuità alimentazione, la struttura modulare dell'apparecchiatura ha consentito una rapida installazione e messa in servizio. Inoltre, di sfruttando i suoi affidabili meccanismi di interblocco anti-malfunzionamento e le funzioni di protezione intelligente, il progetto ottenuto un miglioramento significativo nella stabilità del sistema di distribuzione dell'energia della sottostazione. In seguito al Dopo la messa in servizio del progetto, la sezione da 10 kV ha ottenuto un funzionamento senza guasti, completando con successo l'aggiornamento del apparecchiature della rete municipale e garantire un'alimentazione stabile ai residenti circostanti e alle strutture commerciali.

Domande frequenti

Q1: Quali scenari sono adatti per il quadro sottovuoto a media tensione Huajidian KYN28-12?

Questo prodotto è progettato per l'uso in sistemi di alimentazione a media tensione CA trifase da 3,6–12 kV, 50/60 Hz, supportando sia configurazioni di sistemi a singola sbarra e a singola sbarra sezionata. È ampiamente utilizzato per la trasmissione di potenza da centrali elettriche di taglia medio-piccola, ricezione e distribuzione di energia in sottostazioni in ambito industriale e minerario imprese e il controllo di avviamento di grandi motori ad alta tensione. Inoltre, è adatto per vari interni scenari di distribuzione dell'energia a media tensione, comprese sottostazioni comunali, parchi industriali, nuova energia centrali fotovoltaiche e sistemi di alimentazione elettrica di pubblica utilità.

Q2: Quali sono i vantaggi in termini di protezione e sicurezza di questo quadro rispetto alle apparecchiature tradizionali?

Questo prodotto utilizza un doppio sistema di protezione di sicurezza meccanica ed elettrica, offrendo una protezione superiore rispetto ai prodotti precedenti alle apparecchiature tradizionali con protezioni a strato singolo. Innanzitutto, è dotato di un interblocco meccanico specializzato dispositivi che impediscono fisicamente gli errori operativi. In secondo luogo, è conforme a numerosi standard nazionali e internazionali standard e dispone di funzioni di protezione complete contro sovracorrenti, cortocircuiti e fulmini. In terzo luogo, incorpora un design ad accesso frontale per il funzionamento e la manutenzione, eliminando così i rischi per la sicurezza associati ai lavori di ebanisteria interna. In quarto luogo, la custodia dell'armadio soddisfa lo standard di protezione IP4X, protezione contro la polvere e l'ingresso di corpi estranei per migliorare in modo completo la sicurezza operativa e la stabilità del attrezzatura.

D3: Quali sono i cicli di manutenzione consigliati e le linee guida per la cura quotidiana di questa apparecchiatura?

Questa apparecchiatura è caratterizzata da bassi costi di manutenzione e da una lunga durata; il ciclo di ispezione completo standard è 6 mesi, mentre è consigliata una revisione importante ogni 3 anni. La manutenzione quotidiana richiede semplicemente il controllo l'integrità della tenuta dell'armadio, il movimento fluido del carrello estraibile, l'integrità dell'incastro dispositivi e verificando che i parametri di monitoraggio rientrino negli intervalli normali. È fondamentale garantire che l'ambiente operativo rimanga privo di contaminanti corrosivi, infiammabili o esplosivi e che la temperatura e i livelli di umidità siano conformi alle specifiche dell'apparecchiatura. Grazie al design ad accesso frontale per la manutenzione, le ispezioni e la messa in servizio possono essere completate senza la necessità di smontare l'intera unità: un'offerta elevata efficienza e tranquillità riducendo significativamente i costi di manutenzione a lungo termine.
