Pannello di comando VCB per interni di media tensione da 11 kV

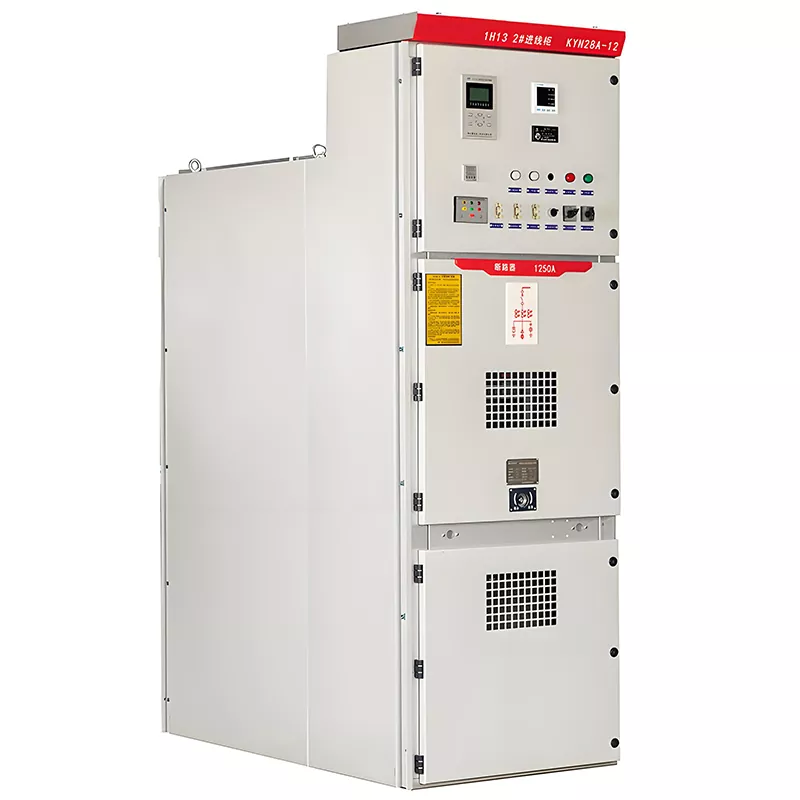

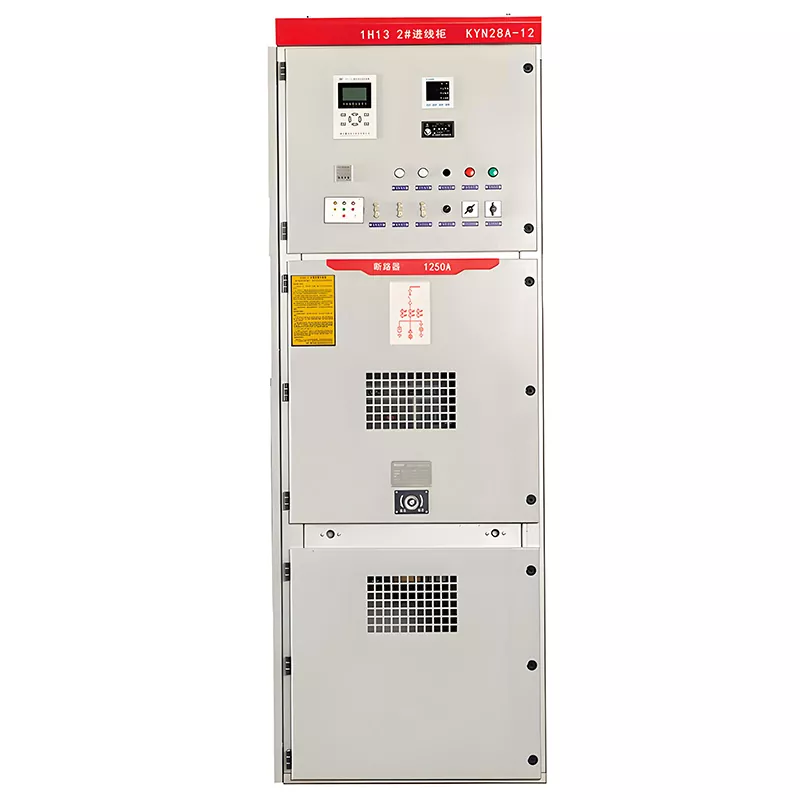

Il pannello di comando VCB per interni a media tensione da 11 kV Huajidian è un pannello di potenza completo estraibile rivestito in metallo assemblea di distribuzione. È ampiamente utilizzato nelle centrali elettriche, nelle imprese industriali e minerarie e nelle sottostazioni facilitare la ricezione, la distribuzione, la misurazione, il controllo e la protezione dell'energia elettrica. È idealmente adatto per applicazioni quali la trasmissione di potenza da gruppi elettrogeni di piccole e medie dimensioni, impianti e miniere distribuzione e avviamento del motore ad alta tensione. È particolarmente adatto per la distribuzione segmentata a sbarre singole progetti in cui l'utilizzo efficiente dello spazio e la comoda manutenzione con accesso frontale sono requisiti critici. Il l'armadio è dotato di una struttura specializzata montata a parete progettata per l'accesso di manutenzione solo frontale; dotato di trasformatori di misura dedicati, tutte le operazioni di manutenzione possono essere eseguite interamente dal fronte dell'armadio.

Huajidian è un'impresa high-tech dedicata alla ricerca e sviluppo, alla produzione e alla vendita di trasmissioni di potenza e apparecchiature di distribuzione, profondamente radicate nel polo dell'industria elettrica di Wenzhou. L'azienda ha ottenuto la qualità ISO9001 certificazione di gestione e certificazione CE e detiene numerosi brevetti di prodotto. Nel gennaio 2026 la società ha tenuto la sua conferenza annuale di sintesi; più tardi, nello stesso anno, espose al Mexico Power & Energy Show, sfruttando i suoi prodotti di quadri proprietari per espandere la propria presenza nel mercato latinoamericano.

Principali vantaggi del prodotto:

1.  Selezione flessibile dell'interruttore automatico

L'unità è compatibile con gli interruttori automatici in vuoto VS1 domestici e supporta anche l'integrazione con quelli importati interruttori come ABB VD4, Siemens 3AH5 e GE VB2. Questa flessibilità lo rende adatto sia alla modernizzazione delle sottostazioni obsolete e la personalizzazione di nuovi progetti.

2.  Protezione durevole dell'armadio

La custodia dell'armadio è realizzata con piastre di acciaio rivestite in alluminio-zinco, disponibili nei colori RAL7032 o RAL7035 schemi. L'armadio presenta un grado di protezione complessivo IP4X (con scomparti interni classificati IP2X), offrendo una protezione efficace contro polvere e spruzzi d'acqua per garantire un'elevata sicurezza operativa.

3. Forte adattabilità ambientale

Adatto per temperature ambiente comprese tra -30°C e +50°C e altitudini di installazione ≤2500 m. Funziona stabilmente in condizioni umide con un'umidità relativa media giornaliera di ≤95% e una media mensile di ≤90%.

Norme applicabili e parametri tecnici

1. Norme applicabili

IEC298, GB3906-91, IEC62271-200

2. Parametri elettrici

3. Classe di isolamento

Caso di studio applicativo nel mondo reale

Progetto di potenziamento della distribuzione elettrica nella regione mineraria del Messico centrale (completato nel 2026)

Durante la partecipazione di Huajidian alla Mexico Power Exhibition del 2026, la società ha firmato un contratto con un locale un'impresa mineraria a cielo aperto di medie dimensioni fornirà 32 unità di quadri di comando VCB per interni a media tensione da 11 kV. Questi le unità sono state impiegate per aggiornare i sistemi di distribuzione dell'energia nell'impianto di arricchimento del minerale e nell'area mineraria sottostazione.

L'attrezzatura originale consisteva in quadri a bagno d'olio obsoleti, che occupavano una grande superficie d'ingombro manutenzione con accesso posteriore ed era soggetto a degrado dell'isolamento a causa dell'umidità in ambienti piovosi e umidi ambiente. Per questo progetto, il cliente ha selezionato un design dell'armadio di manutenzione frontale dotato di circuito ABB VD4 interruttori; il corpo sigillato dell'armadio rivestito in alluminio-zinco è stato scelto appositamente per resistere all'elevata umidità locale clima. Dopo la messa in servizio, il sistema ha consentito la manutenzione localizzata senza la necessità di un'alimentazione completa arresto, con conseguente riduzione del 70% dei tassi di guasto delle apparecchiature. Di conseguenza, il cliente ha successivamente inserito un ordine aggiuntivo per un progetto di ampliamento dell'impianto.

Domande frequenti

Q1: Per il rinnovamento delle sottostazioni obsolete, questo pannello di comando VCB per interni a media tensione Huajidian da 11 kV può servire come sostituto diretto dei vecchi quadri a bagno d'olio?

A1: Sì, può. Il prodotto è compatibile con vari interruttori automatici, tra cui VS1, ABB VD4 e Siemens 3AH5 serie e il produttore può modificare la disposizione interna dell'armadio in modo che corrisponda alle dimensioni di installazione originali. Questo elimina la necessità di ampie modifiche di ingegneria civile, abbreviando così il ciclo di costruzione complessivo.

Q2: In condizioni operative standard, qual è il ciclo di manutenzione consigliato per il VCB Huajidian da 11 kV quadro?

A2: Solitamente si consiglia un'ispezione visiva annuale, con test di resistenza all'alta tensione e ampolla in vuoto controlli eseguiti ogni 3-5 anni. Grazie al design con manutenzione frontale, è possibile eseguire la manutenzione in loco senza la necessità di rimuovere fisicamente l'armadio.

Q3: Per progetti situati ad altitudini elevate (superiori a 2000 metri), Huajidian può fornire modelli personalizzati su misura a quelle condizioni specifiche?

A3: I modelli standard sono adatti per altitudini fino a 2.500 metri. Per progetti ad altissima quota, le unità possono essere personalizzate con maggiori distanze di dispersione dell'isolamento e aggiornate resistere ai parametri di tensione; contemporaneamente viene fornita la corrispondente documentazione personalizzata sui test di fabbrica.

Qualifiche del prodotto

Tutti i quadri di comando VCB per interni a media tensione da 11 kV Huajidian sono sottoposti a test di fabbrica completi di routine prima della consegna, accompagnato da un rapporto di prova completo. L'intera serie di prodotti detiene il sistema di gestione della qualità ISO 9001 certificazione, certificazione di esportazione CE e numerosi brevetti di progettazione strutturale indipendenti. I clienti globali ne traggono vantaggio dalla guida al disegno tecnico, alla consulenza per l'installazione in loco e ai servizi di fornitura di pezzi di ricambio post-garanzia fornito dal team post-vendita professionale di Huajidian, soddisfacendo così i requisiti di manutenzione post-vendita per progetti di distribuzione dell'energia sia a livello nazionale che all'estero.
