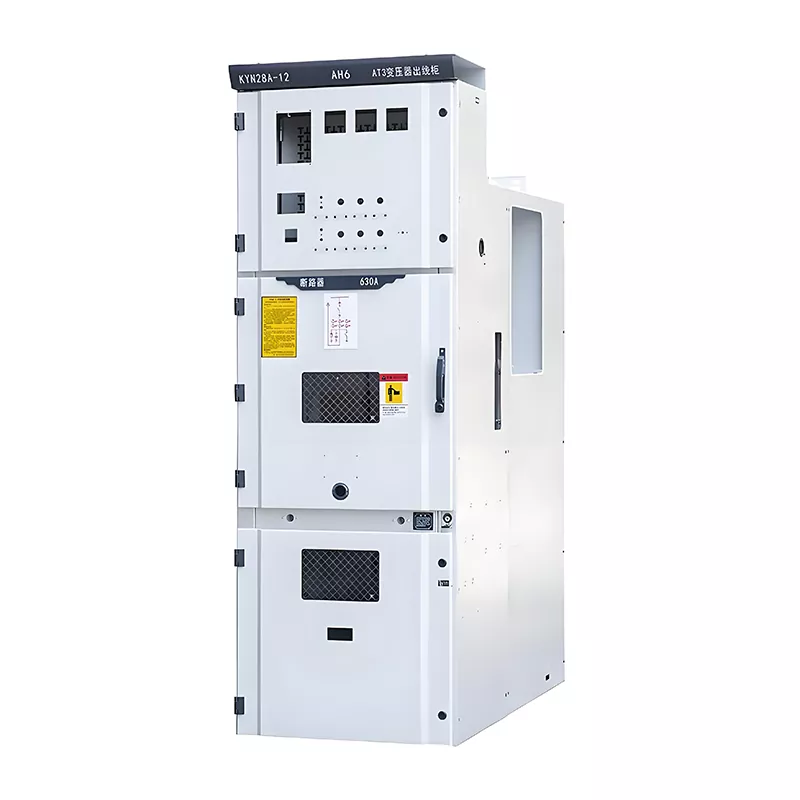

Quadri di media tensione bt e mt 24kV

Il quadro Huajidian 24kV media tensione bt e mv funge da componente principale della distribuzione di media tensione infrastrutture all’interno dei sistemi energetici industriali e di pubblica utilità. Prodotto in Cina, l'attrezzatura beneficia di maturità processi produttivi e un rigoroso sistema di controllo qualità che garantisce prestazioni ottimizzate. Utilizzando un Design con isolamento in aria, l'unità evita i rischi ambientali e gli elevati oneri di manutenzione spesso associati sistemi tradizionali isolati in gas. Se abbinato a interruttori automatici in vuoto ad alte prestazioni, consente un'ampia gamma di soluzioni gestione e controllo della sicurezza durante l’intero flusso di lavoro della distribuzione dell’energia. Il prodotto supporta due sistemi configurazioni - sbarra singola e sbarra singola sezionata - che offrono la flessibilità necessaria per adattarsi all'alimentazione architetture di progetti distributivi di qualsiasi scala, dalla piccola alla grande. Pienamente conforme alle normative nazionali e standard internazionali, tra cui IEC 62271-200, GB 3906, DL 404 e DIN VDE 0670, l'apparecchiatura garantisce stabilità e funzionamento conforme nei diversi mercati globali.

In qualità di produttore specializzato di apparecchiature di distribuzione ad alta e bassa tensione, Huajidian pone una forte enfasi su migliorando sia la praticità che la sicurezza dei suoi prodotti. Questo quadro da 24 kV risolve le carenze comuni di attrezzature tradizionali, quali strutture rigide, ingombro elevato, manutenzione difficile e scalabilità limitata sfruttando un design modulare integrato. Questo approccio soddisfa pienamente i requisiti di alimentazione di alto livello di moderni progetti di sviluppo industriale e di ammodernamento della rete elettrica urbana.

Principali vantaggi del prodotto

1. Protezione della sicurezza a più livelli: zero rischi operativi

L'apparecchiatura è dotata di un sistema di interblocco meccanico "Five-Prevention" maturo e altamente affidabile. Questo Il sistema elimina efficacemente il rischio di errori operativi, come la commutazione accidentale dell'interruttore (apertura o chiusura), messa a terra mentre è sotto tensione o chiusura dell'interruttore mentre l'interruttore di terra è inserito, mediante l'implementazione interblocchi meccanici obbligatori in ogni fase operativa critica. La custodia dell'armadio mantiene uno standard grado di protezione IP4X in condizioni operative normali; con la porta della cella interruttore aperta, il il grado di protezione rimane IP2X. Ciò impedisce efficacemente l'ingresso di polvere e detriti salvaguardando personale contro i contatti accidentali, migliorando così in modo significativo la sicurezza operativa in loco e garantendo la stabilità operativa a lungo termine dell'apparecchiatura.

2. Doppie opzioni strutturali: adattabili a diversi scenari

Per affrontare le complesse condizioni spesso incontrate nei cantieri edili, Huajidian offre due distinti tipi di cassetti opzioni strutturali: montato centralmente e montato a pavimento. La struttura montata al centro presenta un design compatto, rendendolo è ideale per locali di distribuzione elettrica interni con spazio disponibile limitato. Viceversa la struttura a pavimento vanta capacità portante e stabilità superiori, rendendolo adatto ad ambienti industriali caratterizzati da carichi elevati e vibrazioni significative. Questa versatilità strutturale consente configurazioni personalizzate su misura le esigenze specifiche di varie industrie e siti di progetto, garantendo funzionalità multiuso e universali adattabilità ad un ampio spettro di applicazioni.

3. Design modulare: facilitazione di operazioni di gestione e manutenzione convenienti e di espansione futura

Il quadro di media tensione bt e mv da 24 kV utilizza un'architettura modulare integrata in cui ciascuna funzionalità il modulo funziona in modo indipendente e aderisce alle specifiche standardizzate. La struttura complessiva è compatta, risultando con un ingombro fisico minimo. Questo layout standardizzato semplifica le ispezioni di routine, la diagnostica dei guasti e futuri sforzi di espansione della capacità. Gli utenti possono sostituire rapidamente i moduli difettosi e aumentare la capacità di distribuzione domanda, riducendo così efficacemente i costi operativi e di manutenzione e prolungando la durata complessiva del attrezzatura.

4. Robusta adattabilità ambientale e stabilità operativa

Il prodotto dimostra un'eccezionale resilienza alle condizioni ambientali. È progettato per il funzionamento standard entro un intervallo di temperatura compreso tra -5°C e +40°C, con una temperatura media nelle 24 ore non superiore a 35°C. Inoltre, a Per soddisfare i requisiti specifici è disponibile una versione personalizzata a bassa temperatura, in grado di funzionare fino a -25°C di progetti ubicati in regioni molto fredde. L'apparecchiatura è idonea ad operare ad altitudini fino a 1000 metri; per scenari ad alta quota, possono essere fornite soluzioni specializzate di declassamento della capacità. Mantiene un funzionamento stabile ambienti ad alta umidità (con un'umidità relativa media nelle 24 ore non superiore al 95%) e possiede un terremoto valutazione di resistenza di Grado 8. L'apparecchiatura è progettata per l'uso in ambienti standard privi di gas corrosivi, rischi di nebbia salina e di esplosione, coprendo così la stragrande maggioranza della distribuzione di energia industriale e municipale applicazioni.

Principali parametri tecnici (elenco parziale)

Requisiti di archiviazione

Per garantire che l'apparecchiatura mantenga l'integrità delle prestazioni originali di fabbrica, le unità del quadro Huajidian da 24 kV devono essere conservati nella loro confezione originale. L'ambiente di stoccaggio deve essere asciutto, protetto dalla luce diretta e protetto dalla pioggia. L'intervallo di temperatura di stoccaggio consentito è compreso tra -25°C e +55°C. Stoccaggio negli ambienti caratterizzato da elevata umidità, gas corrosivi, nebbia salina o sostanze infiammabili/esplosive è severamente vietato; tali condizioni potrebbero portare alla corrosione dell'armadio, all'invecchiamento dei componenti o al degrado delle prestazioni di isolamento. Aderenza a queste linee guida per la conservazione garantisce che l'attrezzatura rimanga in condizioni ottimali e sia pronta per il normale utilizzo messa in servizio immediatamente dopo l'installazione.

Caso di studio applicativo nel mondo reale

Parco industriale di produzione intelligente del Sud-Est asiatico: progetto di distribuzione dell'energia a 24 kV

Nel 2025, Huajidian ha fornito un grande lotto di quadri di media tensione bt e mv da 24 kV a un impianto di nuova costruzione parco industriale di produzione intelligente nel sud-est asiatico. Questo progetto comprende molteplici produzioni ad alto carico officine e relativi sistemi di distribuzione dell'energia per uffici. Di conseguenza, impone norme estremamente rigorose requisiti in materia di sicurezza, stabilità e scalabilità delle apparecchiature, richiedendo anche l'adattamento alle realtà locali clima tropicale: caratterizzato da alte temperature ed elevata umidità.

Sulla base delle condizioni operative specifiche del progetto, Huajidian ha sviluppato soluzioni personalizzate per l'attrezzatura per garantire prestazioni ottimali in ambienti ad elevata umidità e in condizioni di temperatura variabili. Inoltre, a Il design strutturale montato al centro è stato selezionato per garantire la compatibilità con la distribuzione di energia compatta del parco stanze. L'apparecchiatura è conforme sia agli standard internazionali IEC che alle normative locali sulla rete; utilizzando a configurazione sezionata a sbarra singola, consente l'alimentazione segmentata in tutto il parco e facilita l'efficacia isolamento dei guasti. Dalla messa in servizio più di un anno fa, l'apparecchiatura ha registrato zero errori operativi e zero gravi colpe. Il suo design modulare ha notevolmente facilitato la successiva espansione della capacità e della potenza del parco aggiornamenti del sistema di distribuzione, riducendo efficacemente i costi operativi e di manutenzione del progetto. Grazie alla sua stabilità prestazioni e servizio personalizzato, l'attrezzatura ha guadagnato un alto riconoscimento da parte del cliente estero, portando al creazione di un partenariato cooperativo a lungo termine.

Domande frequenti

Q1: Quali scenari sono adatti per il quadro da 24 kV di Huajidian?

Questa apparecchiatura è progettata per scenari di distribuzione dell'energia a media tensione che vanno da 13,8 kV a 24 kV, a frequenze di 50Hz o 60Hz. È ampiamente applicato in impianti industriali, reti di distribuzione elettrica municipale, sottostazioni di rete, parchi commerciali e campi simili. Soddisfa i diversi requisiti, tra cui ricezione, distribuzione, monitoraggio intelligente e protezione di sicurezza di vari sistemi di alimentazione a carico medio-alto. Inoltre, supporta adattamenti personalizzati per condizioni operative speciali, come altitudini elevate, basse temperature e elevata umidità.

Q2: Quali caratteristiche di protezione di sicurezza incorpora questa apparecchiatura?

L'apparecchiatura presenta molteplici livelli di garanzia della sicurezza: è dotata di un sistema di "Cinque Prevenzione" professionale sistema di interblocco meccanico per eliminare gli errori operativi umani; la custodia dell'armadio presenta un elevato grado di protezione contro le interferenze ambientali esterne e il contatto umano accidentale; possiede il livello 8 capacità di resistenza sismica, che lo rendono adatto ad ambienti geologici complessi; e utilizza il vuoto interruttori automatici per garantire un'estinzione sicura dell'arco, garantendo così la stabilità e la sicurezza della commutazione delle apparecchiature e processi di protezione dai guasti.

Q3: Il quadro di media tensione bt e mv da 24 kV supporta la personalizzazione e l'espansione futura?

Sì, lo fa. L'apparecchiatura utilizza un design modulare maturo, offrendo compatibilità e scalabilità eccezionali. A seconda dello spazio di installazione in loco e dei requisiti di carico, sono disponibili due configurazioni strutturali: montata al centro e da pavimento: può essere personalizzato. L'architettura funzionale modulare supporta l'espansione flessibile della potenza moduli di distribuzione, soddisfacendo così le richieste di carico incrementali di un progetto. Inoltre, specializzato le soluzioni, come l'adattamento alle basse temperature e il declassamento ad alta quota, possono essere personalizzate per soddisfare le esigenze uniche requisiti di progetti situati in diverse regioni.
