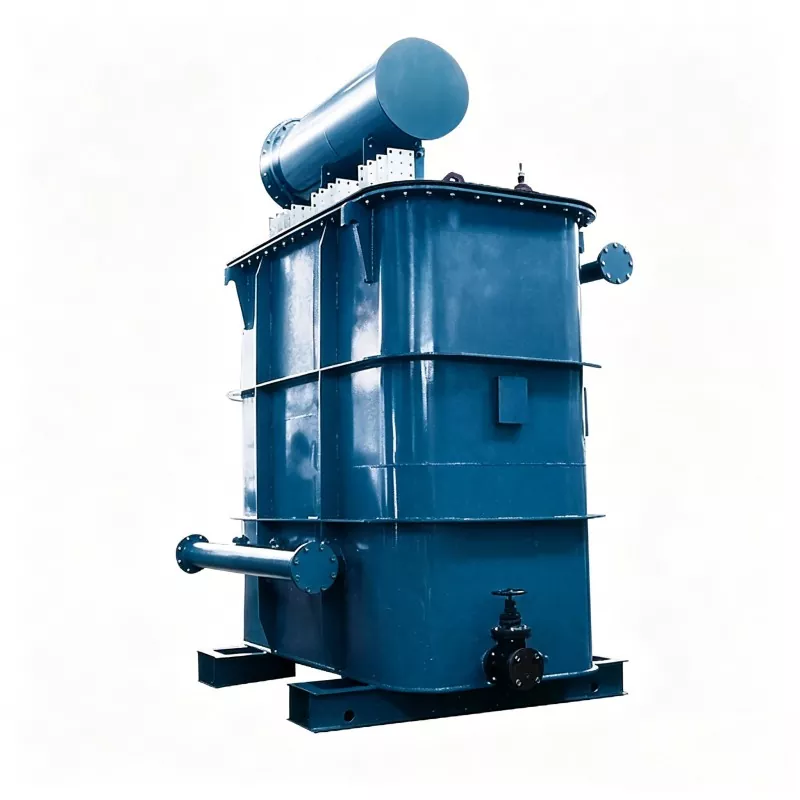

Trasformatore raddrizzatore ZS per forno a frequenza intermedia

Il trasformatore ZS Rectifier per forni a frequenza intermedia è un dispositivo chiave che collega la rete elettrica e quella principale attrezzature di produzione. Specificamente ottimizzato per le armoniche elevate e le caratteristiche della corrente di spunto dell'intermedio forni a frequenza e forni elettrici ad arco, la struttura del prodotto riduce efficacemente le perdite a vuoto e a carico. Suo la struttura compatta, il basso rumore di funzionamento e la durata lo rendono adatto come trasformatore principale in sottostazioni o per alimentare apparecchiature di fusione e produzione su larga scala, aiutare le imprese a migliorare l'efficienza energetica, garantire produzione continua e soddisfare le duplici esigenze di protezione ambientale e produzione nelle fabbriche moderne.

Vantaggi del prodotto

1. Silenzioso e rispettoso dell'ambiente

Utilizzando una tecnologia di base avanzata e strutture di riduzione del rumore, il rumore operativo è molto inferiore agli standard del settore, garantendo l'assenza di inquinamento acustico anche in caso di installazione in prossimità di uffici o zone residenziali.

2. Forte adattabilità alle condizioni operative

Eccellente resistenza al sovraccarico e al cortocircuito, per garantire la gestione semplice di picchi di corrente elevati istantanei funzionamento continuo e stabile della linea di produzione.

3. Risparmio energetico e riduzione dei costi

Utilizzo di lamiere di acciaio al silicio laminate a freddo ad alta permeabilità, orientate magneticamente e circuito magnetico ottimizzato progettazione, riduce significativamente la perdita di potenza e abbassa i costi dell'elettricità, allineandosi ai principi di produzione ecologica.

4. Esente da manutenzione e di lunga durata

Il trasformatore raddrizzatore ZS per forni a frequenza intermedia è dotato di un serbatoio o piastra dell'olio corrugato radiatore, formando un sistema di raffreddamento autocircolante a bagno d'olio altamente efficiente. Il design completamente sigillato isola aria e umidità, ritardando l'invecchiamento dell'olio isolante, rendendo l'apparecchiatura durevole e praticamente esente da manutenzione.

Parametri tecnici fondamentali

1. Modello: ZS-10000/35

2. Capacità nominale: 10000 kVA (10 MVA)

3. Tensione laterale ad alta tensione: 34,5 kV, intervallo di prese selezionabile ±2×2,5%, ±5%

4. Tensione laterale a bassa tensione: personalizzata in base alle esigenze (10 kV, 6,6 kV, ecc.)

5. Metodo di raffreddamento: autoraffreddamento a bagno d'olio (ONAN) / Raffreddamento ad aria a bagno d'olio (ONAF)

6. Gruppo di connessione: Dyn11, YNd11, Dy11 o personalizzato

7. Frequenza nominale: 50 Hz/60 Hz

8. Impedenza di cortocircuito: ≥10%, eccezionale capacità di resistenza al cortocircuito

Note di personalizzazione: tensioni speciali, capacità non standard e livelli di protezione possono essere personalizzati in base alle esigenze soddisfare vari scenari industriali speciali.

Forza dell'azienda

Huajidian si trova a Yueqing, Wenzhou, conosciuta come la "capitale elettrica della Cina", ed è un'impresa high-tech. L'azienda è dotata di una linea di taglio anime completamente automatizzata, apparecchiature per l'impregnazione sotto pressione e a set completo di strumenti di prova di precisione. Ogni pezzo di attrezzatura viene prima sottoposto a una serie completa di test di routine in uscita dalla fabbrica, compresa la tensione di tenuta induttiva, la scarica parziale e le caratteristiche a vuoto, garantendo rigoroso controllo di qualità e consegna senza difetti.

Caso di applicazione

Una grande azienda di fusione metallurgica nel nord della Cina ha acquistato tre trasformatori raddrizzatori Huajidian ZS-10000/35 per alimentare una linea di produzione di forni a frequenza intermedia da 40 tonnellate. Le attrezzature si trovano adiacenti allo stabilimento zona uffici, che richiede severi controlli sul rumore e sulla stabilità operativa.

Dopo la messa in servizio, l'apparecchiatura può funzionare ininterrottamente per 24 ore al giorno, rispettando i livelli di rumore in loco standard e nessun impatto sulla zona ufficio. Di fronte a frequenti sbalzi di corrente durante la fusione, l'apparecchiatura funziona stabile senza alcun intervento senza guasti. Allo stesso tempo, il suo design a risparmio energetico riduce efficacemente la potenza dei consumi, e opera in sicurezza da oltre due anni, ottenendo elogi da parte del cliente.

Domande frequenti

D1: In quali scenari è particolarmente adatto questo trasformatore ZS Rectifier per forni a frequenza intermedia?

A1: Utilizzato principalmente in combinazione con forni a frequenza intermedia, forni elettrici ad arco e altri prodotti metallurgici attrezzatura per colata. Può essere utilizzato anche come trasformatore principale in sottostazioni e apparecchiature di alimentazione di grandi dimensioni linee di produzione manifatturiere.

Q2: È possibile regolare i parametri dell'apparecchiatura in base ai requisiti del sito?

R2: Sì. Tensione, capacità, gruppo di connessione, metodo di raffreddamento, livello di protezione, ecc. possono essere personalizzati per adattarsi a varie condizioni di lavoro speciali.

D3: Quali sono i punti salienti del trasformatore ZS Rectifier per forni a frequenza intermedia in termini di energia risparmio e durata?

A3: Lamiere di acciaio al silicio di alta qualità e circuiti magnetici ottimizzati riducono efficacemente il consumo di energia; il completamente la struttura sigillata di dissipazione del calore ritarda l'invecchiamento dell'olio, prolungando significativamente la durata dell'apparecchiatura.

Note d'acquisto

Quando si richiedono preventivi e soluzioni personalizzate, si prega di fornire le seguenti informazioni:

1. Capacità nominale e livello di tensione;

2. Intervallo di prese ad alta tensione e parametri specifici di bassa tensione;

3. Gruppo di connessione richiesto e metodo di raffreddamento;

4. Requisiti speciali delle condizioni di lavoro come l'altitudine del sito e la temperatura ambiente.
