Sistema di alimentazione 20MVA, 33kV/11kV, 50Hz/60Hz
Certificazioni IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

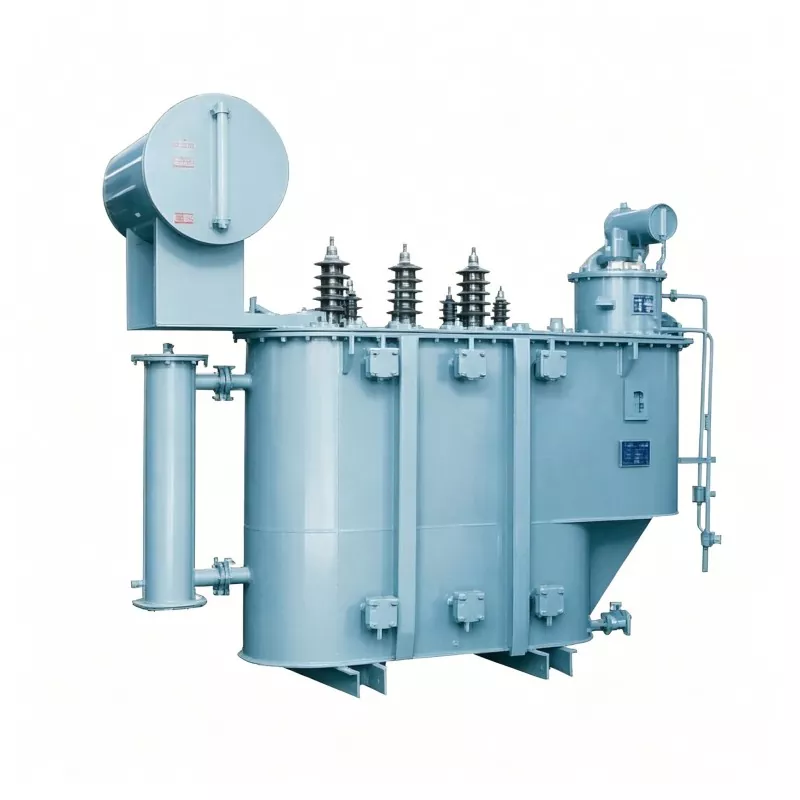

Il trasformatore di potenza da 33 kV 11 kV 20 mVA di Huajidian è un'apparecchiatura di trasmissione e distribuzione di potenza fondamentale per medi e reti elettriche ad alta tensione. In qualità di produttore professionale di trasformatori di potenza domestici, Huajidian vanta anni di esperienza Esperienza in ricerca e sviluppo e produzione per ottimizzare la struttura e le prestazioni del prodotto. A differenza delle piccole e medie dimensioni trasformatori di distribuzione, queste apparecchiature di grande capacità vengono utilizzate principalmente nelle sottostazioni centrali regionali, assumendo il compito principale della distribuzione step-down da 33 kV a 11 kV. È adattabile a condizioni complesse della rete elettrica, resiste al funzionamento a carico elevato a lungo termine e agli impatti istantanei di cortocircuito ed è ampiamente utilizzato in progetti chiave come gli aggiornamenti della rete elettrica urbana, le infrastrutture dei parchi industriali e la nuova distribuzione delle connessioni alla rete energetica.
Il prodotto è certificato con sistema di qualità ISO, soddisfa gli standard nazionali di efficienza energetica e presenta caratteristiche standardizzate processi produttivi e un rigoroso controllo di qualità, soddisfacendo i requisiti di costruzione e funzionamento di vari sottostazioni di alto livello.
1. Capacità nominale: 20 MVA (20.000 kVA), adatta per scenari di carico di distribuzione di energia regionale di medie e grandi dimensioni.
2. Livello di tensione: 33 kV sul lato ad alta tensione, 11 kV sul lato a bassa tensione; è possibile equipaggiare il lato ad alta tensione con commutatori sotto carico/a vuoto ±2×2,5% o ±5% per la regolazione flessibile della tensione per l'adattamento alla tensione di rete fluttuazioni.
3. Fase e frequenza: trifase, 50 Hz, compatibile con gli standard della rete elettrica tradizionale nazionale e internazionale.
4. Corrente nominale: circa 350 A sul lato ad alta tensione da 33 kV e circa 1050 A sul lato a bassa tensione da 11 kV laterale (calcolata secondo le formule di potenza standard, con capacità di carico stabile).
Configurazione standard Dyn11/YNd11, che sopprime efficacemente le armoniche di rete, migliora la qualità dell'alimentazione e fornire condizioni affidabili di messa a terra neutra per il lato a bassa tensione; una configurazione dominante nel potere moderno sistemi di distribuzione.
7%-10%, personalizzabile in base ai requisiti di capacità di cortocircuito della sottostazione, limitando efficacemente corrente di cortocircuito e garantire la sicurezza della rete elettrica e delle apparecchiature terminali.
Soddisfa gli standard di tensione di resistenza agli impulsi di fulmine e di tensione di resistenza alla frequenza di rete per 33 kV e 11 kV sistemi. La tensione di resistenza all'impulso di fulmine sul lato 33kV raggiunge i 170kV, dimostrando un eccellente isolamento e prestazioni di protezione contro i fulmini, adatte a condizioni di lavoro esterne complesse.
Il prodotto supporta la dissipazione del calore a doppia modalità per adattarsi a diversi carichi e condizioni ambientali:
- Autoraffreddamento a bagno d'olio ONAN: si basa sulla convezione naturale dell'olio isolante e sulla dissipazione passiva del calore dal alette del serbatoio, adatte a scenari di carico convenzionali, con basso consumo energetico e bassa rumorosità.
- Raffreddamento ad aria a bagno d'olio ONAF: combinato con una ventola esterna per il raffreddamento ad aria forzata, migliorando significativamente la capacità di sovraccarico dell'apparecchiatura e soddisfare le richieste di alimentazione a carico elevato durante i picchi di consumo di elettricità periodi.

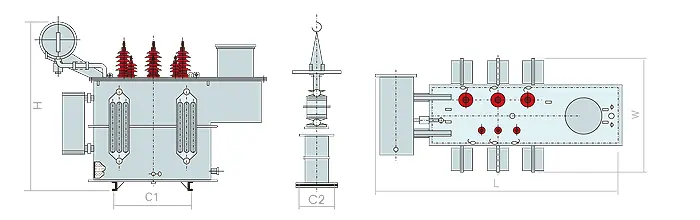

Il nucleo dell'apparecchiatura utilizza in modo efficace lamiere di acciaio al silicio ad alta permeabilità o materiali in lega amorfa a bassa perdita riducendo le perdite a vuoto e a carico, rispettando gli standard nazionali di efficienza energetica di livello I e II. La struttura complessiva adotta un design sigillato e resistente alla corrosione, con un guscio del serbatoio rinforzato, adatto a scenari complessi come installazione interna ed esterna, alta quota e grandi differenze di temperatura. Il design del circuito dell'olio completamente sigillato previene l’invecchiamento e il deterioramento dell’olio isolante, riducendo sensibilmente i costi di manutenzione successiva e garantendone una lunga durata funzionamento stabile dell'apparecchiatura.
Il trasformatore di potenza da 33 kV 11 kV 20 mVA è ampiamente utilizzato nelle sottostazioni urbane, nelle sottostazioni di distribuzione dei parchi industriali, nuove sottostazioni connesse alla rete energetica e progetti di fornitura elettrica di infrastrutture comunali. È adatto per medie a scenari di alimentazione di grandi carichi come aree residenziali urbane densamente popolate, grandi impianti industriali, aeroporti e ferrovie che supportano l'alimentazione elettrica, la conversione della tensione delle centrali eoliche e solari e gli aggiornamenti della rete elettrica.
Caso di studio: progetto della sottostazione GIS Brihart 33/11 kV in Bangladesh
Nel progetto EPC della sottostazione GIS Brihart 33/11kV dell'aggiornamento del sistema di distribuzione elettrica del Bangladesh, Huadian ha personalizzato e fornito un trasformatore di potenza da 33 kV 11 kV 20 mVA come apparecchiatura step-down principale della sottostazione. Mirando all'ambiente difficile di alta temperatura e umidità nell'area locale, il prodotto ha ottimizzato la sua prestazioni anticorrosione, a prova di umidità e di dissipazione del calore e adotta la modalità di raffreddamento ad aria ONAF per garantire stabilità funzionamento sotto carichi elevati continui.
Dopo la messa in servizio, l'apparecchiatura ha completato con successo la conversione dall'alimentazione ad alta tensione da 33 kV a 11 kV tensione di distribuzione, risolvendo i problemi di insufficiente capacità di alimentazione e tensione instabile nel Langpu zona. Ciò ha garantito l'alimentazione elettrica alle aree industriali e residenziali circostanti e ha migliorato l'affidabilità del rete elettrica regionale del 30% e ha mantenuto un funzionamento stabile con zero guasti sin dalla messa in servizio, guadagnando molto elogi da parte del proprietario e delle autorità elettriche locali.
Con il continuo miglioramento dei requisiti di risparmio energetico e di riduzione dei consumi della rete elettrica, lo è consigliabile richiedere esplicitamente che le apparecchiature soddisfino gli standard nazionali di efficienza energetica di livello I e II durante appalti. I prodotti Huadian utilizzano nuclei di ferro a basse perdite e design di avvolgimento ottimizzati, con conseguente funzionamento basso consumo energetico e riducendo efficacemente i costi operativi a lungo termine.
Questo modello di trasformatore di grande capacità non è facilmente disponibile e deve essere personalizzato in base al progetto reale condizioni. Prima dell'approvvigionamento, parametri chiave come metodo di installazione, altitudine, temperatura ambiente e sistema la capacità di cortocircuito deve essere confermata per garantire la precisa compatibilità delle apparecchiature.
Questo trasformatore di livello di tensione richiede l'uso di quadri ad alta tensione da 33 kV/11 kV, quadri isolati in gas SF6, GIS combina apparecchiature elettriche e dispositivi di protezione relè per formare un sistema di distribuzione dell'energia completo, garantendo il funzionamento sicuro e conforme della rete elettrica.
Q1: Questo trasformatore di alimentazione da 33 kV 11 kV 20 mVA è adatto per l'installazione all'aperto ad alta quota?
R1: Sì. Huajidian può personalizzare il trasformatore in base all'altitudine e alla temperatura ambiente del progetto, aggiornandolo con rinforzi isolanti ad alta quota, resistenza ai raggi UV, caratteristiche di protezione dalla corrosione e dall'umidità. È adatto per ambienti esterni all'aperto, ad alta quota e a bassa tensione e può resistere a condizioni meteorologiche estreme condizioni ambientali quali temperature elevate, forti venti e precipitazioni.
D2: Qual è la differenza tra le configurazioni del commutatore sotto carico e del commutatore sotto carico per questo trasformatore?
A2: I commutatori a vuoto richiedono la diseccitazione per la regolazione della tensione, adatti a scenari con rete stabile tensione e bassa frequenza di commutazione; I commutatori sotto carico consentono la regolazione della tensione in tempo reale senza diseccitazione e senza influenzare la normale alimentazione, adatto a progetti di reti elettriche con fluttuazioni di tensione elevate e elevate requisiti di affidabilità dell’alimentatore. La configurazione può essere selezionata secondo necessità.
Q3: Qual è la durata dell'apparecchiatura e il ciclo di manutenzione ordinaria?
R3: In condizioni di installazione standard e normali condizioni operative, la durata dell'apparecchiatura può raggiungere i 30 anni. Lo è si consiglia di eseguire annualmente la manutenzione ordinaria, compresi i test dell'olio isolante, i controlli della tenuta delle apparecchiature e calibrazione dei parametri di linea. L'apparecchiatura adotta una struttura completamente sigillata, con conseguente bassa manutenzione giornaliera carico di lavoro, bassi costi di manutenzione e forte stabilità operativa a lungo termine.
In qualità di produttore professionale di trasformatori ad alta tensione e fornitore di servizi in Cina, Huajidian possiede una gamma completa qualifiche di produzione, attrezzature di produzione avanzate e un team tecnico professionale. Possiamo fornire globale clienti con servizi one-stop tra cui personalizzazione dei parametri, progettazione di disegni, preventivi accurati, in loco guida all'installazione e manutenzione post-vendita. Per esigenze di supporto al progetto di sottostazione, non esitate a contattarci noi per ottenere soluzioni tecniche personalizzate e preventivi di approvvigionamento.
