Sistema di alimentazione 10–100 MVA, 50 Hz/60 Hz, trifase
Certificazioni IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

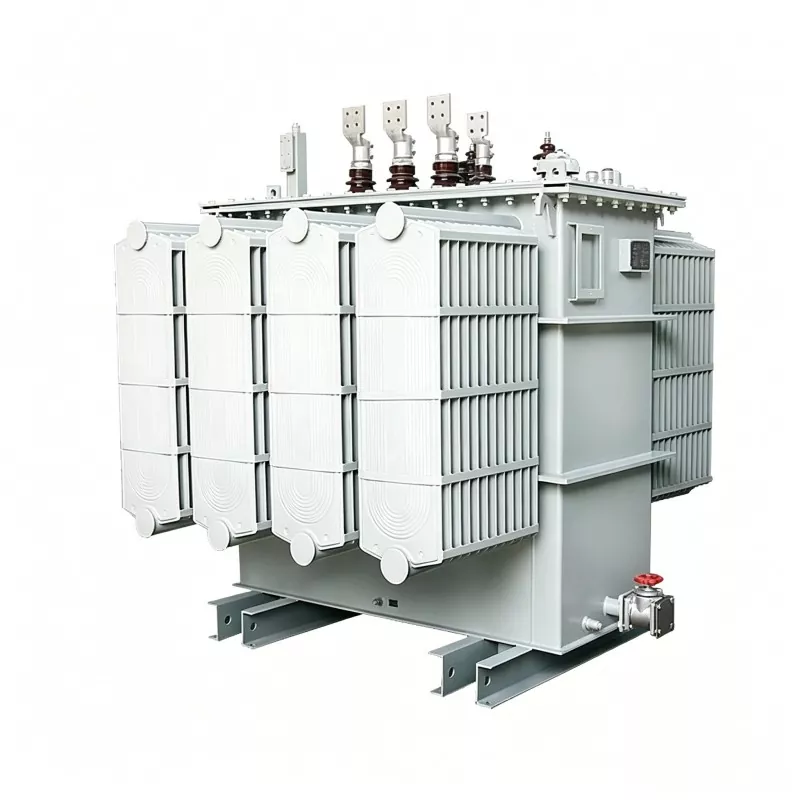

I trasformatori di potenza speciali Huajidian da 10 MVA a 100 MVA sono sviluppati per condizioni industriali complesse e ad alta intensità, risolvere problemi come regolazione della tensione instabile, debole capacità di sovraccarico e scarsa adattabilità dell'ordinario trasformatori. La nostra gamma di prodotti copre capacità da 10 MVA a 100 MVA, supportando prodotti non standard e personalizzati soluzioni. Sono ampiamente utilizzati in applicazioni chiave come la fusione dei metalli, l'elettrolisi chimica e l'energia rettifica. Tutti i prodotti sono sottoposti a rigorosi processi di ricerca e sviluppo, test e produzione, garantendo stabilità e stabilità a lungo termine funzionamento sicuro in ambienti con carichi elevati, alte temperature e forti interferenze elettromagnetiche.
Rigorosamente conforme agli standard industriali nazionali come JB/T85606-1996, JB/T8447-1996 e JB/T9640-1999. I processi di produzione standardizzati garantiscono che le prestazioni soddisfino i requisiti di alimentazione industriale di fascia alta.
Possiede una capacità di sovraccarico superiore, in grado di resistere a impatti istantanei ad alto carico in ambito industriale produzione. Le prestazioni stabili della regolazione della tensione impediscono che le fluttuazioni dell'alimentazione incidano sulla produzione, migliorare efficacemente i tassi di qualificazione del prodotto.
Capacità, livello di tensione, gruppo di cablaggio, metodo di raffreddamento e metodo di regolazione della tensione possono essere regolati in modo flessibile in base alle condizioni in loco, fornendo soluzioni personalizzate per scenari industriali speciali.
Supporta modalità di raffreddamento come l'autoraffreddamento a bagno d'olio (ONAN) e il raffreddamento a circolazione forzata olio-acqua (OFWF), adattabile alla regolazione della tensione a vuoto e sotto carico, soddisfacendo le esigenze operative di diversi carichi.
Struttura ottimizzata e configurazione anti-interferenza completa, adatta per alta polvere, alta temperatura e condizioni di carico elevato nei settori metallurgico, chimico e dei forni ad arco sommerso, con basso tasso di guasto e lunga durata.
1. Industria metallurgica: trasformatori di potenza speciali da 10 MVA a 100 MVA fungono da apparecchiature di alimentazione principali per il metallo fusione e raffinazione, adatto per forni elettrici ad arco per la produzione dell'acciaio, elettroscoria di raffinazione di acciaio speciale di alta qualità forni, forni di ferroleghe, forni di fosforo giallo, forni di carburo di silicio, ecc., che forniscono energia stabile fornitura in condizioni di fusione ad alto carico, garantendo un funzionamento produttivo continuo ed efficiente.
2. Industria chimica: adattabile a scenari di produzione di elettrolisi elettrochimica come l'elettrolisi del manganese e nell'industria chimica dei cloro-alcali, le sue prestazioni stabili di regolazione della tensione garantiscono sostanze chimiche uniformi e stabili reazioni di elettrolisi, evitando problemi di qualità del prodotto causati da fluttuazioni di alimentazione.
3. Industria energetica Dotato di vari raddrizzatori, che forniscono potenza CC stabile per la conversione dell'energia e trasmissione di potenza, garantendo il buon funzionamento dei sistemi di alimentazione industriale e delle apparecchiature di trasmissione.
Applicabile alla produzione dell'acciaio e alla fusione dei metalli; Norma: JB/T9640-1999; Intervallo di capacità: 630 kVA–4000 kVA; Livello di tensione: Alta tensione 6~35kV, Bassa tensione 98V~220V; Gruppo elettrico: D-Yd0-11; Metodo di raffreddamento: autoraffreddamento a bagno d'olio (ONAN)/Raffreddamento ad acqua a circolazione forzata dell'olio (OFWF); Metodo di regolazione della tensione: commutatore a vuoto.
Utilizzato nella produzione di fusione di ferroleghe, ferrosilicio e silicio industriale in forni ad arco sommerso; Intervallo di capacità: 1.000 kVA–6.300 kVA; Gruppo elettrico: D.d0-12; Metodo di raffreddamento: autoraffreddamento a bagno d'olio (ONAN); Voltaggio metodo di regolazione: commutatore manuale a vuoto.
Progettato su misura per forni elettrici utilizzati nella produzione di fosforo giallo, conforme allo standard JB/T85606-1996; intervallo di capacità: 2000kVA–5000kVA; il lato a bassa tensione supporta più livelli di tensione tra cui 130 V, 142,5 V e 155 V, offrendo un'eccellente adattabilità a vari scenari.
Utilizzato per la rifusione e la raffinazione dell'acciaio speciale di alta qualità, conforme allo standard JB/T8447-1996; gamma di capacità: 200kVA–3150kVA; bassa tensione: 30 V–120 V; alcuni modelli sono dotati di reattori saturi esterni, di supporto al carico commutatore di presa per soddisfare i requisiti di alimentazione ad alta precisione della produzione dell'acciaio.
Modello tipico: ZHSZK-S-4000/10; Applicabile alle applicazioni di elettrolisi chimica e di trazione; Capacità nominale: 4000kVA; Tensione nominale: 10 kV; Reattore interfase integrato, supporta il commutatore sotto carico, potenza di rettifica stabile prestazione di fornitura.
Modello tipico: HCS-S-P-S-3150/35; Progettato specificamente per la produzione di forni di carburo di calcio; Capacità nominale: 3150kVA; Tensione nominale: 35 kV; Impiega il raffreddamento ad acqua a circolazione forzata dell'olio, supporta trifase/monofase libero selezione, adatta per la produzione di fusione di carburo di calcio ad alta intensità.
Nel 2025, Huajidian ha personalizzato un lotto di trasformatori di potenza speciali da 50 MVA per una grande impresa di fusione di ferroleghe nel sud-ovest della Cina, che sono stati utilizzati nella linea di produzione della fusione con forno ad arco sommerso dell'azienda. Questo progetto comportavano condizioni operative difficili, che richiedevano il funzionamento dell'apparecchiatura a carichi elevati per periodi prolungati, e affrontare problemi quali grandi sbalzi di tensione istantanei e complesse interferenze elettromagnetiche.
Sulla base delle specifiche condizioni operative in loco, Huajidian ha ottimizzato la struttura dell'attrezzatura, utilizzando l'olio forzato tecnologia di raffreddamento ad acqua di circolazione e configurazione di regolazione della tensione di non eccitazione ad alta precisione, precisamente regolazione dei parametri principali come il gruppo di cablaggio e l'impedenza di cortocircuito. Dopo la messa in servizio, l'attrezzatura ha raggiunto una stabilità operativa del 99,99%, resistendo efficacemente agli impatti istantanei del carico durante il processo di fusione e garantire una tensione di uscita stabile. Ciò ha aiutato i clienti a ridurre il tasso di difetti dei prodotti causati dall'alimentazione fluttuazioni del 35% e frequenza di manutenzione per guasti alle apparecchiature del 40%, garantendo una produzione continua ed efficiente sulla linea di produzione della fusione, controllando efficacemente i costi di produzione e ottenendo un elevato riconoscimento da parte dei clienti.
Q1: I trasformatori di potenza speciali Huajidian da 10 MVA a 100 MVA supportano la personalizzazione completa non standard?
R1: Sì. Questa serie di prodotti presenta la personalizzazione non standard come vantaggio principale. Può personalizzare in modo flessibile parametri fondamentali come capacità nominale, alta e bassa tensione, metodo di regolazione della tensione, gruppo di cablaggio, cortocircuito impedenza e metodo di raffreddamento in base alle condizioni operative in loco e alle esigenze di produzione del cliente, ottimizzando la struttura dell'attrezzatura e adattandosi perfettamente ai vari ambienti speciali di produzione industriale.
D2: Per quali scenari industriali sono principalmente adatti i modelli ad alta capacità da 10-100 MVA?
A2: Questi modelli ad alta capacità sono progettati per scenari industriali su larga scala e ad alto carico, adatti per grandi forni elettrici ad arco per la produzione dell'acciaio metallurgico, forni ad arco sommerso per ferroleghe, elettrolisi chimica su larga scala linee di produzione, forni industriali a fosforo giallo e sistemi di rettifica energetica di supporto. Lo sono adatto per condizioni di produzione che richiedono funzionamento continuo a lungo termine, carico elevato e alimentazione elevata stabilità.
I trasformatori di potenza speciali Huajidian da 10 MVA a 100 MVA sono tutti prodotti personalizzati non standard. I clienti devono fornire i seguenti parametri tecnici fondamentali al momento dell'ordine in modo che entrambe le parti possano confermare i dati tecnici accordo, elaborare un piano di personalizzazione preciso e ottenere un preventivo:
1. Capacità nominale del trasformatore
2. Tensione nominale (parametri lato alta tensione e lato bassa tensione)
3. Metodo di regolazione della tensione (commutatore a vuoto, commutatore sotto carico, ecc.)
4. Requisiti del gruppo di cablaggio
5. Parametri dell'impedenza di cortocircuito
6. Requisiti del metodo di raffreddamento
Nota:I parametri mostrati sulla pagina web sono solo di riferimento. Se ci sono requisiti tecnici speciali o esigenze di adattamento delle condizioni operative, si prega di comunicare in anticipo con il team tecnico prima di effettuare un ordine garantire che il prodotto sia pienamente compatibile con lo scenario applicativo in loco.
