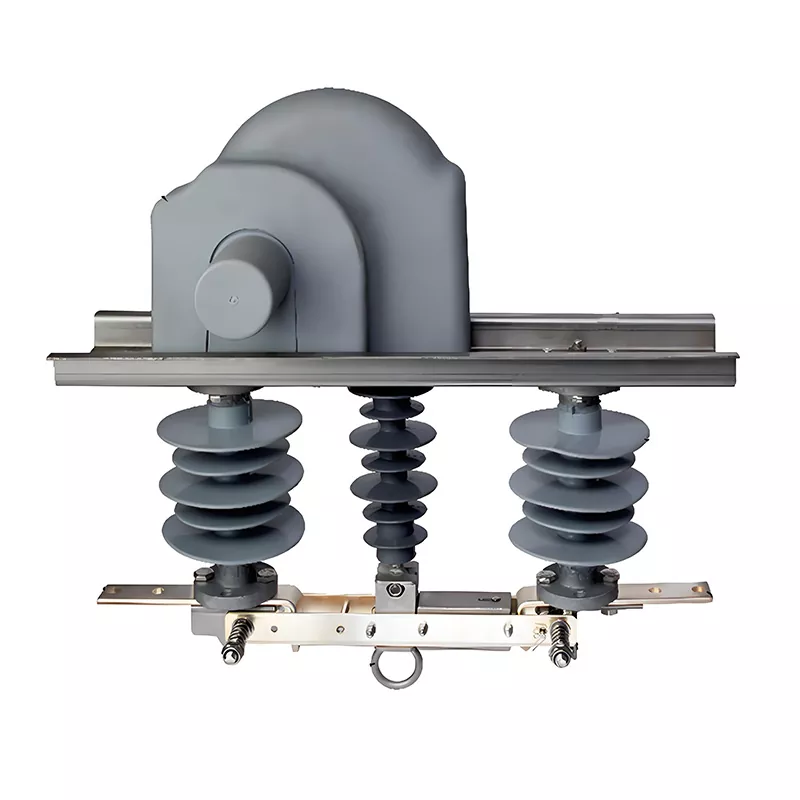

Interruttore di isolamento ad alta tensione

L'interruttore di isolamento ad alta tensione di HUAJIDIAN è un dispositivo di isolamento senza carico senza capacità di estinzione dell'arco. La sua funzione principale è quella di creare un traferro chiaro e visibile dopo l'apertura dell'interruttore, isolando fisicamente la fonte di alimentazione dal lato carico per garantire la sicurezza del personale di manutenzione.

In quanto dispositivo di isolamento intelligente tradizionale per il retrofitting dell'automazione della distribuzione, può funzionare in modo indipendente o combinarsi con interruttori automatici in vuoto montati su palo standard per formare un'unità integrata "interruttore automatico + interruttore di isolamento". Con una profonda esperienza nel settore cinese delle apparecchiature elettriche per esterni a media tensione, offriamo sia prodotti standardizzati che soluzioni personalizzate conformi agli standard tecnici internazionali in materia di tensione, isolamento e automazione.

Componenti strutturali principali

1. Meccanismo operativo elettrico grigio/controller intelligente montato in alto

Dispone di motore integrato, ingranaggi di trasmissione e modulo di controllo. Supporta il funzionamento manuale locale, l'apertura/chiusura elettrica e il controllo remoto dell'invio, consentendo l'integrazione diretta nei sistemi di automazione della distribuzione. Supporta inoltre moduli opzionali per la segnalazione remota della posizione e l'indicazione della linea attiva, soddisfacendo i requisiti della rete intelligente per "Quattro telecomandi" (segnalazione remota, misurazione remota, controllo remoto e regolazione remota).

2.

2. Boccole isolanti

Le fasi sinistra e destra utilizzano isolatori a capanna larga per supportare il circuito conduttivo, mentre la fase centrale presenta una struttura compatta a capanna piccola che funge da supporto isolante per l'interruttore di messa a terra e il meccanismo di trasmissione, facilitando l'installazione compatta sui pali delle utenze.

3. Contatti e terminali conduttivi

Realizzato in lega ad alta conduttività e trattato per resistere alla corrosione e all'ossidazione, garantisce una continuità stabile del circuito in ambienti esterni difficili.

4. Anello di sollevamento centrale e struttura di bloccaggio a molla

Consente l'interblocco meccanico tra il funzionamento manuale e l'interruttore di messa a terra; blocca le posizioni aperto/chiuso per eliminare il rischio di funzionamento accidentale.

Principali vantaggi funzionali

1. Isolamento fisico visivo che garantisce la sicurezza della manutenzione

Allo spegnimento, l'interruttore di isolamento ad alta tensione crea un traferro distinto, separando completamente la fonte di alimentazione dal carico, in conformità con gli standard di sicurezza globali per la manutenzione della rete.

2. Tre modalità di controllo adatte a vari scenari O&M

Sono disponibili opzioni di controllo manuale, elettrico e remoto; il funzionamento centralizzato a distanza sostituisce l’arrampicata su palo in loco, riducendo significativamente i rischi per la sicurezza associati alle operazioni su linee sotto tensione.

3. Compatibilità con i sistemi di automazione della distribuzione

Trasmissione in tempo reale dei segnali di stato aperto/chiuso alla stazione master di automazione, soddisfacendo i requisiti di segnalazione remota per gli aggiornamenti di autoriparazione della rete intelligente.

4. Moduli funzionali espandibili

Gli accessori opzionali includono indicatori di linea sotto tensione, monitoraggio dei guasti e interblocchi anti-malfunzionamento, che soddisfano le diverse esigenze di costruzione di reti intelligenti in diverse regioni.

5. Design compatto montato su palo

Una struttura a capannone di dimensioni ridotte sulla fase centrale riduce al minimo il volume complessivo dell'apparecchiatura, consentendo l'installazione su pali esistenti senza richiedere staffe di montaggio aggiuntive.

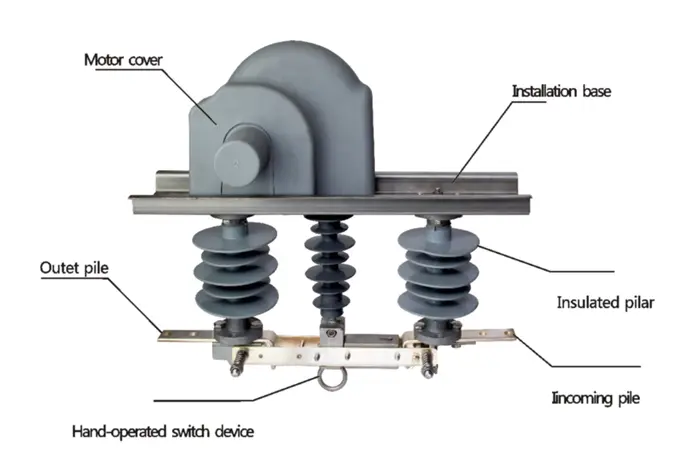

Rappresentazione strutturale

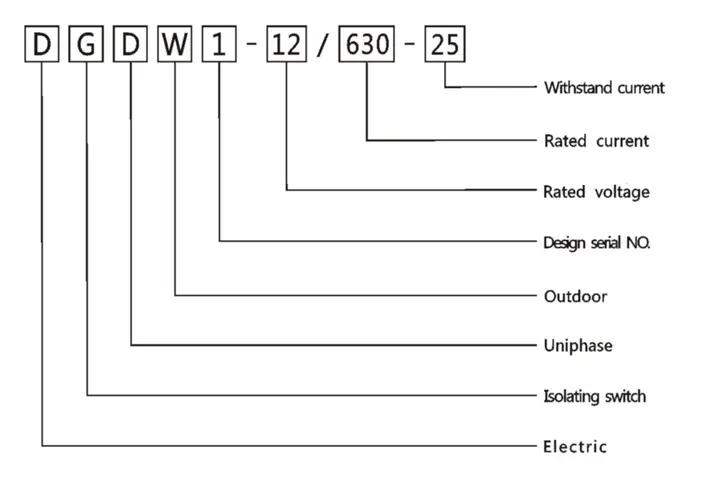

Digitare l'introduzione

Parametri tecnici fondamentali standard

Scenari applicativi chiave

1. Utilizzato insieme agli interruttori automatici in vuoto montati su palo ZW8-12 o ZW32-12 per soddisfare i requisiti di isolamento obbligatori per la manutenzione della linea;

2. Sezionalizzazione e diramazione delle linee durante gli aggiornamenti dell'automazione della rete di distribuzione urbana e rurale, consentendo l'isolamento remoto delle sezioni difettose;

3. Dispositivo di isolamento di sicurezza dedicato per la manutenzione e la sostituzione delle apparecchiature su linee principali e secondarie aeree urbane e rurali da 10 kV.

Caso di implementazione nel mondo reale

Nel 2025, un ufficio di fornitura di energia nel sud-est asiatico ha lanciato un progetto di aggiornamento della rete di distribuzione intelligente per le aree rurali, coprendo 42 città e villaggi e oltre 180 chilometri di linee aeree da 10 kV. Le linee originali erano dotate solo di sezionatori manuali tradizionali privi di possibilità di controllo remoto; il personale addetto alla manutenzione ha dovuto arrampicarsi sui pali per eseguire le operazioni in loco, con conseguenti interruzioni prolungate ed elevati rischi per la sicurezza.

L'appaltatore del progetto ha selezionato l'interruttore di isolamento ad alta tensione intelligente di HUAJIDIAN, abbinato agli interruttori automatici in vuoto ZW32-12, per creare un sistema di linea sezionato automatizzato. Sono state fornite un totale di 126 unità, con modifiche personalizzate per soddisfare gli standard nazionali locali per i protocolli di isolamento e comunicazione.

Risultati significativi raggiunti dopo un anno di funzionamento connesso alla rete:

1. Le operazioni di cambio linea vengono eseguite interamente tramite controllo remoto dal centro di smistamento, riducendo dell'85% la frequenza degli interventi in linea sotto tensione in loco;

2. Il tempo necessario per l'isolamento dei guasti e il ripristino dell'alimentazione è stato ridotto da 2–3 ore a meno di 3 minuti, migliorando significativamente l'affidabilità dell'alimentazione;

3. La struttura visibile dello spazio di isolamento elimina il rischio di scosse elettriche durante la manutenzione, con conseguenti zero incidenti di sicurezza durante tutto l'anno.

Questo progetto convalida pienamente l'idoneità del prodotto per gli aggiornamenti della rete all'estero e dimostra le capacità di HUAJIDIAN nel fornire servizi personalizzati e one-stop.

Confronto: interruttore di disconnessione intelligente HUAJIDIAN rispetto all'interruttore di disconnessione manuale standard

Capacità di produzione e servizi di personalizzazione

HUAJIDIAN gestisce un impianto di produzione indipendente che integra ricerca e sviluppo, stampaggio, assemblaggio e test dei prodotti finiti, completamente attrezzato con apparati completi di test delle prestazioni elettriche ad alta tensione. Diamo il benvenuto ai clienti globali per programmare visite in loco alle nostre linee di produzione e strutture di prova e per selezionare i campioni di persona.

Supportiamo una personalizzazione completa basata su standard nazionali: è possibile regolare parametri di isolamento, protocolli di comunicazione, tensioni di funzionamento, strutture di interblocco meccanico e gradi di protezione dell'involucro. Che si tratti di approvvigionamento di grandi quantità standard o di attrezzature specializzate specifiche per un progetto, il nostro team tecnico fornisce supporto per soluzioni individuali; le richieste riguardanti parametri, preventivi e disegni personalizzati sono benvenute in qualsiasi momento.

Domande frequenti

D1: Questo interruttore di isolamento ad alta tensione può interrompere da solo la corrente di carico, come un interruttore automatico sotto vuoto?

R1: No. Questo dispositivo è progettato per il funzionamento a vuoto e non dispone di una camera di estinzione dell'arco. L'interruttore sottovuoto deve prima interrompere la corrente di carico prima che il sezionatore crei uno spazio di isolamento visibile. La commutazione sotto carico è severamente vietata per prevenire incidenti da cortocircuito legati all'arco; questo dispositivo deve essere utilizzato in abbinamento ad interruttori automatici su palo come ZW8-12 o ZW32-12.

Q2: Il controllo remoto è una funzionalità standard o richiede un'ulteriore personalizzazione?

A2: Un meccanismo di comando elettrico e un'interfaccia di comunicazione remota sono forniti di serie con i sezionatori intelligenti HUAJIDIAN; la segnalazione remota dello stato aperto/chiuso è integrata senza costi aggiuntivi. È possibile aggiungere moduli opzionali, come indicatori di linea sotto tensione o estensioni per il monitoraggio dei guasti, in base ai requisiti specifici del progetto.

D3: I parametri del prodotto possono essere modificati per conformarsi agli standard elettrici di paesi diversi dalla Cina?

R3: Sì. In qualità di produttore professionale di apparecchiature di distribuzione dell'energia a media tensione, offriamo la personalizzazione completa dei parametri per soddisfare gli standard in tutto il mondo, tra cui corrente nominale, corrente di tenuta di breve durata, distanza di dispersione dell'isolante, protocolli di comunicazione remota e tensione di alimentazione di controllo. Fornisci semplicemente le specifiche elettriche ufficiali locali e il nostro team di ricerca e sviluppo ottimizzerà la struttura e i parametri del prodotto per garantire la conformità ai requisiti di certificazione regionali.
