Interruttore automatico in vuoto montato su palo da 33 kV

L'interruttore automatico in vuoto montato su palo HUAJIDIAN da 33 kV è un quadro di media tensione ad alte prestazioni progettato per sistemi di distribuzione esterni da 10 kV–33 kV. Viene utilizzato principalmente per la protezione e il controllo delle linee di partenza delle sottostazioni, delle linee di ingresso ad alta tensione per imprese industriali e minerarie e delle linee secondarie nelle aree residenziali.

Il prodotto integra in modo innovativo un'ampolla in vuoto con un controller intelligente e presenta una logica di protezione della rete completa integrata. Può isolare le filiali difettose in modo indipendente senza interrompere l'alimentazione elettrica alla linea principale, riducendo così al minimo la portata delle interruzioni di corrente e migliorando la stabilità operativa della rete di distribuzione. Serve come elemento centrale dell’infrastruttura per le moderne reti di distribuzione intelligenti.

Parametri principali del prodotto

HUAJIDIAN aderisce rigorosamente agli standard di produzione del settore e i parametri dell'apparecchiatura sono pienamente compatibili con i requisiti operativi dei sistemi di distribuzione CA trifase esterni. I parametri chiave sono i seguenti:

1. Tensione nominale: 12 kV (adatto per linee di distribuzione urbane/rurali da 10 kV; compatibile con condizioni operative con montaggio su palo da 33 kV)

2. Corrente nominale: 630 A, 1000 A, 1250 A (specifiche multiple per soddisfare le diverse esigenze di carico)

3. Corrente di interruzione nominale di cortocircuito: 20 kA, 25 kA (in grado di interrompere gravi guasti alla rete)

4. Sistema applicabile: sistema di distribuzione esterno CA trifase da 50 Hz

5. Modalità operativa: doppio controllo manuale/elettrico; supporta il funzionamento remoto intelligente

Principali caratteristiche strutturali e prestazionali

1. Progettazione strutturale integrata e ottimizzata

L'interruttore automatico in vuoto montato su palo da 33 kV è dotato di un'ampolla in vuoto ad alte prestazioni integrata responsabile della commutazione del carico e dell'interruzione della corrente di cortocircuito; offre una rapida estinzione dell'arco senza perdite dell'arco esterno. Dotato di una maniglia per la ricarica della molla e di una maniglia di apertura/chiusura manuale, insieme agli indicatori di stato rosso/verde, il dispositivo consente un monitoraggio visivo chiaro e diretto del suo stato operativo. Il meccanismo di carica a molla integrato garantisce un accumulo di energia stabile e operazioni di commutazione affidabili, soddisfacendo le esigenze di un uso frequente e a lungo termine.

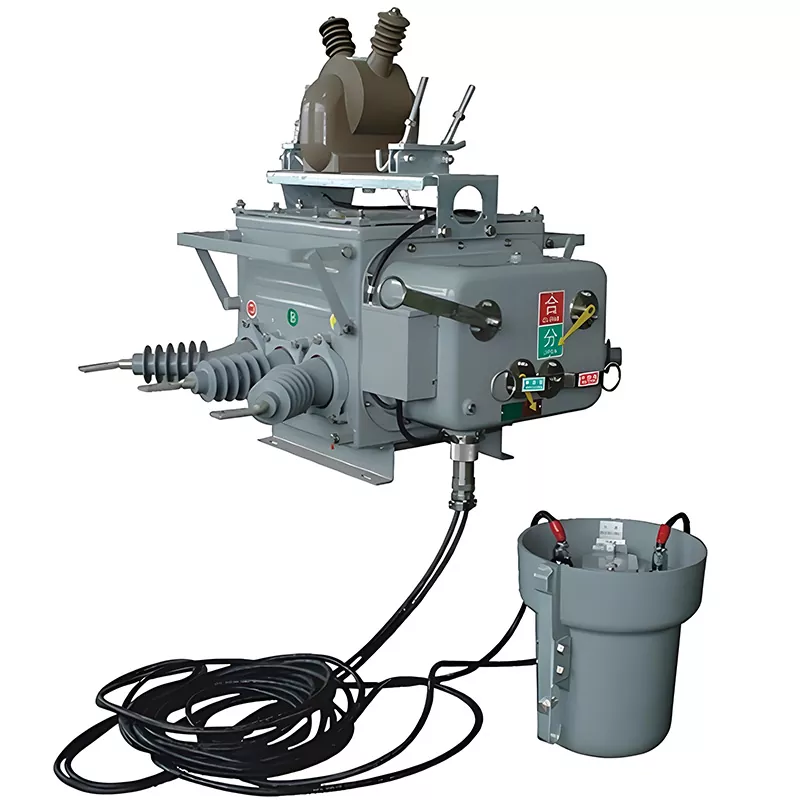

Un trasformatore di tensione con alloggiamento isolato marrone (PT) è montato sulla parte superiore dell'unità per fornire il campionamento della tensione di alimentazione e di linea per il controller a valle. L'unità si collega al controller tramite uno speciale cavo impermeabile nero, trasmettendo segnali di corrente e tensione in tempo reale fornendo al tempo stesso una potenza operativa stabile al sistema di controllo.

2. Adattabilità ambientale esterna superiore

L'interruttore automatico in vuoto con montaggio su palo da 33 kV presenta un design dell'involucro integrato completamente sigillato, impermeabile e resistente alla ruggine. Il suo alloggiamento esterno in silicone è repellente allo sporco e resistente ai raggi UV, in grado di resistere a condizioni esterne estreme come alte temperature, forti piogge e forti venti. Progettato per il funzionamento a lungo termine su palo con requisiti minimi di manutenzione, riduce significativamente i costi di funzionamento e manutenzione della rete.

3. Logica di protezione integrata intelligente

Agendo come un "cane da guardia" intelligente per la rete di distribuzione, il dispositivo incorpora una logica di protezione comprovata per la messa a terra a sequenza zero e le condizioni di sovracorrente. Supporta lo sgancio rapido, la protezione da sovracorrente ritardata, lo sgancio per sottotensione e la richiusura automatica. In caso di guasto a terra monofase o di cortocircuito tra fasi su una linea derivata d'utenza, il dispositivo interviene automaticamente in pochi millisecondi isolando la sezione guasta. Ciò consente una protezione sezionata, prevenendo interruzioni diffuse di energia elettrica sulla linea principale.

Vantaggi funzionali principali

1. Preciso isolamento dei guasti per una migliore stabilità della rete

Progettato per risolvere i guasti comuni nelle linee di distribuzione urbane e rurali, il dispositivo individua con precisione e isola in modo indipendente i rami difettosi. Una volta isolata la linea guasta, l'alimentazione alla linea principale continua ininterrotta. Ciò riduce al minimo la durata e la portata delle interruzioni, migliorando significativamente l'affidabilità dell'alimentazione elettrica per aree residenziali, parchi industriali e reti rurali.

2. Controllo intelligente remoto multidimensionale

Il controller intelligente in dotazione offre funzionalità complete, supportando la commutazione remota, la segnalazione automatica dei guasti e la trasmissione dei dati in tempo reale. Compatibile con tre metodi di comunicazione tradizionali: 4G, fibra ottica e power line carrier (PLC), si integra perfettamente con le stazioni master di automazione della distribuzione, consentendo il funzionamento senza operatore, il monitoraggio remoto e la gestione intelligente delle apparecchiature montate su palo.

3. Conformità agli standard internazionali e supporto alla personalizzazione

In qualità di produttore professionale di apparecchiature di distribuzione dell'energia, HUAJIDIAN offre servizi di personalizzazione personalizzati su misura per gli standard elettrici e le specifiche operative della rete di vari paesi. Supportiamo la regolazione dei parametri, le ottimizzazioni funzionali e gli aggiornamenti strutturali, fornendo soluzioni uniche ed esclusive per utenti globali.

Scenari applicativi tipici

1. Linee di distribuzione urbane e rurali: protezione del confine per linee aeree 10kV; funge da interruttore di delimitazione della proprietà per le diramazioni che servono comunità residenziali e fabbriche.

2. Aggiornamenti dell’automazione della rete: sezionalizzazione della protezione e aggiornamenti intelligenti per le reti di distribuzione obsolete, consentendo la diagnosi automatica dei guasti e l’isolamento sulle linee di distribuzione.

3. Distribuzione dell'energia industriale e mineraria: protezione della linea in ingresso ad alta tensione per parchi industriali, miniere e progetti petrolchimici, garantendo il funzionamento sicuro e stabile delle apparecchiature industriali.

4. Sistemi di distribuzione per sottostazioni: protezione dell'alimentazione per sottostazioni di piccole e medie dimensioni, che soddisfa i requisiti di automazione delle moderne reti di distribuzione.

Caso di studio di un progetto nel mondo reale

1. Contesto del progetto

Nel 2024 è stato lanciato un progetto di ammodernamento dell’automazione della rete rurale in una regione della Cina orientale. Le linee di distribuzione rurale locale erano ampiamente disperse e si verificavano frequentemente guasti alle diramazioni; un guasto in un singolo punto potrebbe facilmente innescare un blackout in tutta l’area, con un grave impatto sull’uso residenziale di elettricità e sulla produzione industriale rurale.

2. Soluzione applicativa

Il progetto prevedeva l'implementazione in batch di interruttori automatici in vuoto montati su palo HUAJIDIAN da 33 kV ai confini delle linee secondarie e lungo le sezioni della linea di distribuzione principale. Le connessioni in fibra ottica alla stazione principale di automazione della distribuzione locale hanno consentito il monitoraggio in tempo reale della tensione di linea, della corrente e dello stato operativo, nonché operazioni intelligenti di sgancio e richiusura automatica in caso di guasto.

3. Risultati del progetto

Dopo la messa in servizio dell'apparecchiatura, la velocità di risposta per l'isolamento dei guasti della linea è migliorata del 90% e i guasti delle diramazioni non hanno più interrotto l'alimentazione elettrica alla linea principale. Il numero medio annuo di interruzioni di corrente nella rete regionale è sceso da sei a meno di uno, e il carico di lavoro manuale per le operazioni e la manutenzione della rete è diminuito del 70%. Ciò ha risolto con successo i problemi di guasti frequenti e di difficile manutenzione associati all’invecchiamento della rete rurale, completando di fatto l’aggiornamento intelligente.

Domande frequenti

D1: L'interruttore sottovuoto montato su palo HUAJIDIAN da 33 kV può funzionare in modo affidabile all'aperto in ambienti difficili?

A1: Sì, può. Il dispositivo è dotato di un involucro completamente sigillato, impermeabile e antiruggine con componenti esterni in silicone resistenti ai raggi UV e alle macchie. Specificamente ottimizzato per l'utilizzo all'aperto con montaggio su palo, resiste a condizioni estreme, come temperature alte e basse, forti piogge e intense radiazioni UV, e ha superato rigorosi test di simulazione ambientale esterna, garantendo una lunga durata e un funzionamento a lungo termine praticamente esente da manutenzione.

D2: Quali metodi di comunicazione remota supporta il prodotto per il controllo e la gestione intelligenti?

R2: Dotato di un controller intelligente multicanale, il dispositivo supporta tre modalità di comunicazione remota tradizionali: wireless 4G, fibra ottica e portante di linea elettrica (PLC). Si integra perfettamente con le stazioni principali di automazione della distribuzione per consentire la commutazione remota, gli allarmi di guasto in tempo reale, le statistiche dei dati operativi e il monitoraggio remoto delle apparecchiature, soddisfacendo i requisiti del moderno sviluppo delle reti intelligenti.

Q3: Il prodotto può essere personalizzato per soddisfare gli standard elettrici di diversi paesi?

R3: Sì. HUAJIDIAN offre una personalizzazione completa dei parametri del dispositivo, della logica di protezione, dei protocolli di comunicazione e delle configurazioni strutturali per allinearsi agli standard elettrici e alle specifiche di rete di vari paesi e regioni. Forniamo inoltre documentazione di conformità per soddisfare le esigenze di diversi progetti di ingegneria globale.
