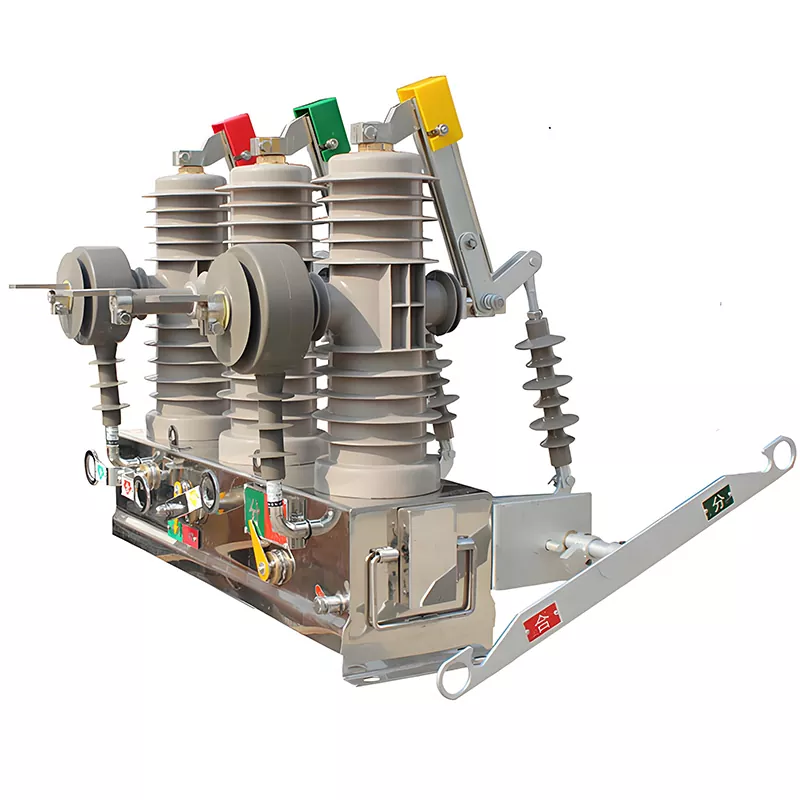

Interruttore automatico in vuoto montato su palo da 11 kV

L'interruttore automatico in vuoto con montaggio su palo HUAJIDIAN da 11 kV rappresenta un'evoluzione progettata per affrontare i punti critici degli interruttori esterni tradizionali, ovvero tassi di guasto elevati, manutenzione complessa e funzionalità limitata. Con una tensione nominale di 12kV, è compatibile con le reti di distribuzione esterne trifase AC 50Hz. Allontanandosi dai tradizionali meccanismi a molla, adotta un avanzato meccanismo operativo a magnete permanente caratterizzato da una struttura aerodinamica e meno parti soggette a usura; combinato con un'ampolla sottovuoto, garantisce prestazioni stabili e affidabili. Il prodotto integra un sistema intelligente di misurazione, controllo e protezione che supporta vari metodi di comunicazione (come GPRS e fibra ottica), consentendo l'identificazione automatica dei guasti, il controllo remoto, il monitoraggio dei dati in tempo reale e l'isolamento preciso dei guasti, soddisfacendo così i requisiti per il funzionamento senza operatore nell'automazione della rete di distribuzione (FA).

Vantaggi principali del prodotto

1. Struttura affidabile, costi di manutenzione estremamente bassi

Utilizzando un meccanismo operativo a magnete permanente, il design elimina completamente le complesse strutture di trasmissione presenti nei tradizionali meccanismi a molla. Con meno componenti e nessuna parte elastica soggetta a usura, risolve sostanzialmente i problemi legati alla fatica meccanica e agli alti tassi di guasto comuni nelle apparecchiature tradizionali.

2. Longevità eccezionale, adatta per operazioni frequenti

L'interruttore automatico in vuoto montato su palo da 11 kV vanta una durata meccanica fino a 30.000 operazioni. Resiste a cicli di apertura e chiusura frequenti a lungo termine, rendendolo perfettamente adatto per applicazioni di reti di distribuzione intelligenti che comportano richiusura automatica e commutazione ad alta frequenza. Ciò previene danni alle apparecchiature causati da un funzionamento frequente e garantisce prestazioni continue e stabili del sistema di automazione della rete.

3. Gestione efficace dei guasti, funzionamento sicuro e stabile

Con una corrente di interruzione di cortocircuito nominale di 25 kA, l'unità può eseguire in modo affidabile 30 operazioni di interruzione di cortocircuito consecutive. Dotato di un'unità di protezione integrata basata su microprocessore, offre una suite completa di funzioni di protezione, tra cui protezione da sovracorrente direzionale a tre stadi con blocco della tensione, protezione da sequenza zero e richiusura automatica. Identifica e isola rapidamente i guasti della rete, previene la propagazione dei guasti e rafforza la sicurezza delle operazioni di rete.

4. Integrazione intelligente e gestione remota

Integra funzioni di misurazione, controllo, protezione e comunicazione in una singola unità, supportando la commutazione remota (apertura/chiusura), il monitoraggio dei dati di alimentazione in tempo reale, gli allarmi di guasto e il caricamento dei dati. Compatibile con le principali modalità di comunicazione come GPRS e fibra ottica, si interfaccia perfettamente con le piattaforme di gestione delle reti intelligenti per consentire l'O&M (operatività e manutenzione) digitale, visualizzato e intelligente delle reti di distribuzione.

5. Adattabilità ad ambienti esterni estremi

Progettato specificamente per condizioni esterne difficili, presenta un elevato grado di protezione e funziona stabilmente in un intervallo di temperature estreme compreso tra -40°C e +70°C. È adatto per altitudini fino a 2.000 metri e aree con inquinamento pesante di Classe V. Con un'eccellente resistenza alle alte e basse temperature, alla corrosione e alla polvere, si adatta a diversi ambienti esterni complessi, comprese le regioni costiere, le zone industriali e le aree ad alta quota.

Scenari applicativi

1. Integrazione sottostazione: funge da interruttore di alimentazione in uscita sul lato 10 kV dei trasformatori principali della sottostazione, garantendo commutazione sicura e protezione dai guasti per i circuiti di alimentazione.

2. Ammodernamento e aggiornamento della linea: installato su pali/torri della linea di distribuzione come sezionatore o sezionatore per consentire l'alimentazione segmentata e l'isolamento dei guasti.

3. Scenari di distribuzione generale: adatti per il controllo della distribuzione dell'energia nelle reti intelligenti urbane, negli aggiornamenti della rete rurale, nelle imprese industriali e minerarie, nelle comunità residenziali e nei parchi commerciali.

4. Scenari di alimentazione ad alta affidabilità: particolarmente adatti per aree che richiedono un'elevata affidabilità di alimentazione e aggiornamenti dell'automazione della rete di distribuzione; isola rapidamente le sezioni difettose e ripristina l'alimentazione nelle aree non interessate, migliorando significativamente la qualità del servizio.

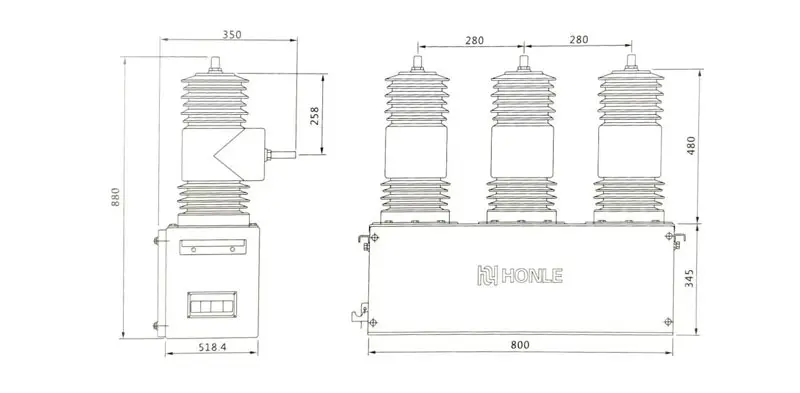

Parametri tecnici

Caso applicativo nel mondo reale

Caso: progetto di aggiornamento dell'automazione della rete rurale nell'Anhui

Nel 2025, la contea di Guzhen, città di Bengbu, provincia di Anhui, ha lanciato un progetto di aggiornamento dell'automazione della rete rurale, implementando un gran numero di interruttori automatici in vuoto montati su palo HUAJIDIAN da 11 kV. La rete rurale locale originaria si basava su quadri tradizionali caratterizzati da bassa automazione e frequenti guasti; i guasti alla linea hanno provocato interruzioni di corrente diffuse, non riuscendo a soddisfare il fabbisogno elettrico affidabile dei residenti rurali e delle imprese cittadine.

Il progetto utilizza un metodo di bypass della linea sotto tensione per installare questo interruttore automatico su sezioni chiave delle linee di distribuzione, garantendo l'assenza di interruzioni dell'alimentazione elettrica per gli utenti locali. Sfruttando le prestazioni stabili del suo meccanismo a magnete permanente e un sistema intelligente di identificazione dei guasti, il dispositivo raggiunge il rilevamento dei guasti a livello di millisecondi, isola automaticamente i segmenti di linea difettosi e ripristina rapidamente l'alimentazione nelle aree non interessate.

Dopo l'implementazione del dispositivo, il tasso di interruzioni di corrente causate da guasti sulle linee della rete rurale locale è diminuito in modo significativo e l'affidabilità dell'alimentazione elettrica regionale è salita al 99,98%. L’ottima resistenza del prodotto alle basse temperature e al forte inquinamento lo rende perfettamente adatto ad ambienti esterni rurali complessi; funziona senza manutenzione a lungo termine, riducendo efficacemente l’onere delle operazioni e della manutenzione della rete e raggiungendo con successo l’obiettivo di aggiornare le reti intelligenti rurali.

Domande frequenti

D1: Quali sono i principali vantaggi del meccanismo a magnete permanente rispetto ai tradizionali meccanismi a molla?

Il meccanismo a magnete permanente HUAJIDIAN elimina le complesse strutture di trasmissione presenti nei tradizionali meccanismi a molla. Con un design interno aerodinamico e senza componenti elastici vulnerabili, risolve sostanzialmente problemi come l'affaticamento dei materiali, gli inceppamenti e gli alti tassi di guasto associati ai meccanismi a molla. Il dispositivo offre stabilità operativa superiore e una durata meccanica fino a 30.000 operazioni, supportando commutazioni frequenti e richiusura automatica nelle reti di distribuzione. Consente inoltre un funzionamento esente da manutenzione, riducendo significativamente i costi di gestione e manutenzione a lungo termine per gli utenti.

Q2: Questo interruttore automatico può resistere a condizioni esterne difficili?

SÌ. Questo prodotto è ottimizzato per ambienti esterni estremi, in grado di funzionare in modo stabile in un intervallo di temperature compreso tra -40°C e +70°C e adatto ad altitudini fino a 2.000 metri e aree con inquinamento pesante di Classe V. Con un elevato grado di protezione dall'ingresso e un'eccellente resistenza alla polvere, alla corrosione e alle temperature estreme, funziona in modo affidabile in ambienti difficili, come aree costiere umide, zone industriali e regioni alpine, soddisfacendo pienamente i requisiti per il servizio all'aperto a lungo termine.

D3: Quali funzioni intelligenti e metodi di comunicazione supporta l'interruttore automatico in vuoto con montaggio su palo da 11 kV?

Il prodotto integra una suite completa di funzioni di protezione, tra cui protezione da sovracorrente con blocco della tensione a tre stadi, protezione da sequenza zero e richiusura automatica. Supporta inoltre il controllo remoto, il monitoraggio dei dati energetici in tempo reale e l'allarme automatico dei guasti. In termini di comunicazione, supporta entrambe le modalità tradizionali (GPRS wireless e cablata in fibra ottica) e si integra perfettamente con le piattaforme di automazione della rete di distribuzione. Consente il controllo remoto dei dispositivi intelligenti, il funzionamento e la manutenzione non presidiati e la gestione della rete digitale, fungendo da componente fondamentale nell'infrastruttura della rete intelligente.
