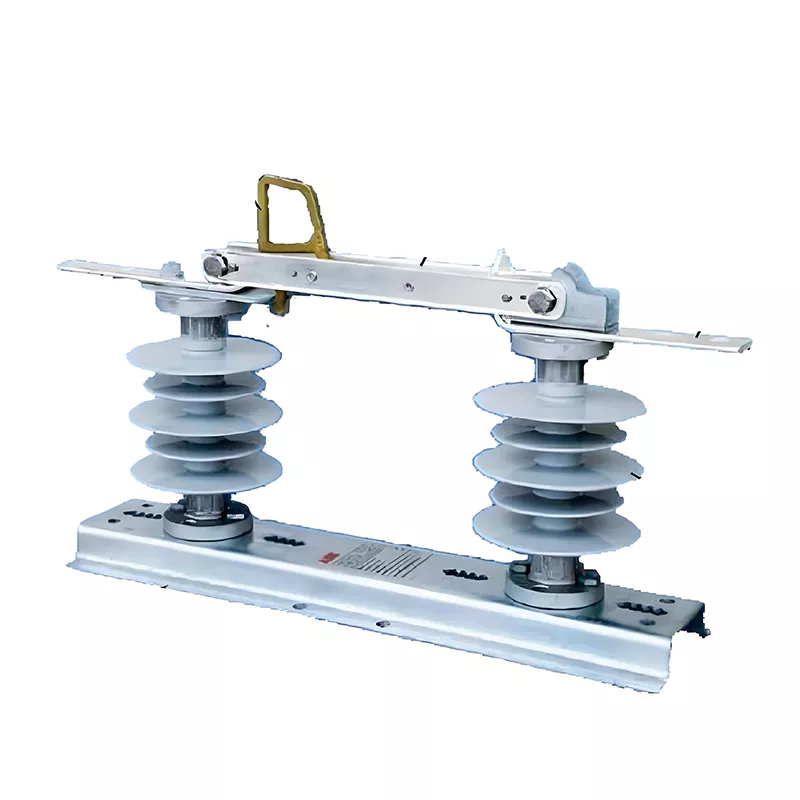

Sezionatore di terra per interni GDW1-12/630-25

L'interruttore di messa a terra per interni HUAJIDIAN GDW1-12/630-25 è un dispositivo di protezione dell'alimentazione esterna sviluppato e prodotto in modo indipendente da un produttore professionale specializzato in componenti principali per reti di distribuzione dell'alimentazione a media tensione. Il prodotto è ottimizzato e aggiornato per condizioni operative esterne complesse, risolvendo i punti critici dei tradizionali interruttori di messa a terra come scarsa resistenza agli agenti atmosferici, modalità operative limitate e funzionamento instabile.

L'apparecchiatura ha una tensione nominale di 12 kV, una corrente nominale di 630 A e una corrente di cortocircuito resistente a breve durata di 25 kA. Basandosi su una struttura isolante ad alta resistenza e componenti in rame altamente conduttivi, consente la disconnessione visibile e una messa a terra affidabile durante il funzionamento e la manutenzione dell'apparecchiatura, eliminando completamente i rischi di tensione residua e garantendo la sicurezza personale del personale di manutenzione. Si tratta di un apparecchio fondamentale per il funzionamento e la manutenzione standardizzati delle moderne reti di distribuzione dell'energia.

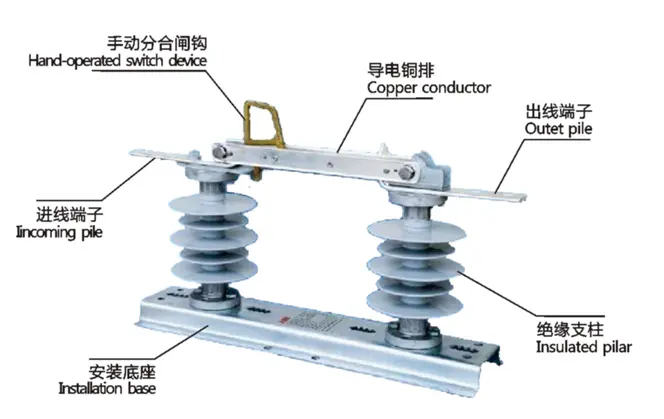

Rappresentazione strutturale

Digitare l'introduzione

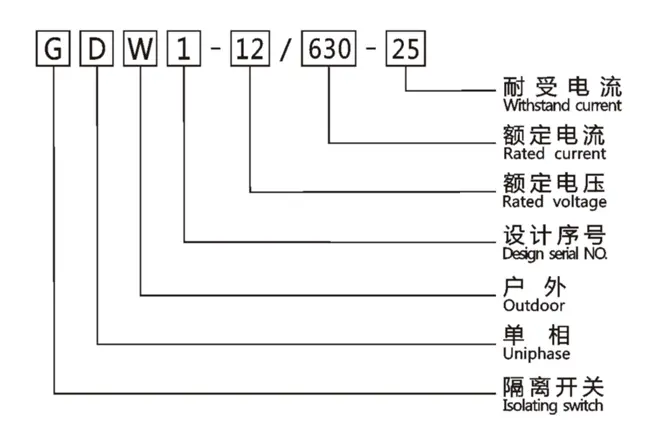

Definizioni del modello

GDW1-12/630-25 I caratteri e i numeri nel numero del modello corrispondono a parametri specifici del prodotto, come spiegato di seguito:

- G: Sezionatore, che rappresenta l'attributo funzionale principale dell'apparecchiatura

- D: struttura monofase, adatta per linee di distribuzione elettrica monofase

- W: Tipologia Outdoor, studiata specificatamente per linee in ambienti naturali all'aperto

- 1: numero di serie del progetto del prodotto, che rappresenta un modello ottimizzato in modo iterativo

- 12: Tensione nominale 12kV, adatta per reti di distribuzione elettrica convenzionali a media tensione

- 630: corrente nominale 630 A, che soddisfa i requisiti di capacità di carico delle principali linee di distribuzione elettrica

- 25: corrente di cortocircuito resistente a breve termine 25kA, con resistenza agli urti di cortocircuito estremamente elevata

Vantaggi principali del prodotto

1. Prestazioni elettriche eccellenti, conduttività stabile e affidabile

Il sezionatore di terra per interni GDW1-12/630-25 utilizza sbarre in rame di elevata purezza, altamente conduttive, resistenti all'usura e durevoli. Il funzionamento a lungo termine non comporta alcun accumulo di calore né attenuazione di potenza, garantendo una trasmissione di corrente efficiente e stabile. Dotato di supporti isolati ad alte prestazioni, la distanza minima di dispersione raggiunge 380 mm, fornendo un eccellente isolamento ad alta tensione e isolando efficacemente i circuiti ad alta tensione da 12 kV, prevenendo perdite e scariche elettriche e garantendo il funzionamento sicuro dell'apparecchiatura in condizioni di alta tensione a lungo termine.

2. Design operativo a doppia modalità, flessibile, intelligente ed efficiente

Superando i limiti del funzionamento manuale singolo delle apparecchiature tradizionali, supporta sia la modalità di funzionamento manuale che quella elettrica. Un gancio operativo dedicato è standard, rendendo la commutazione manuale in loco sicura e conveniente; è compatibile con tensioni motore 12V/24V DC e può essere dotato di comando elettrico per il comando automatizzato a distanza. Il design a doppia modalità migliora significativamente l'efficienza della manutenzione, riduce i rischi del funzionamento manuale e migliora il livello di funzionamento e manutenzione della rete elettrica intelligente.

3. Estremamente resistente agli agenti atmosferici, adattabile a condizioni operative complesse

Dopo essere stata sottoposta a rigorosi test di adattamento ambientale, l'apparecchiatura può funzionare normalmente in un ampio intervallo di temperature compreso tra -30 ℃ e 45 ℃, senza essere influenzata dal freddo estremo del nord o dalle alte temperature in estate. Possiede eccellenti capacità antigelo, tollerando l'accumulo di ghiaccio spesso 10 mm, prevenendo guasti alle apparecchiature causati da tempo ghiacciato e nevoso. Adatto per aree ad altitudini pari o inferiori a 3.000 m, questo interruttore si adatta in modo affidabile ad ambienti geografici e meteorologici complessi come altipiani e montagne, vantando un'elevata durabilità e una lunga durata.

Principali parametri tecnici

Scenari applicativi

L'interruttore di messa a terra per interni HUAJIDIAN GDW1-12/630-25 è un dispositivo di sicurezza fondamentale per le reti di distribuzione dell'energia a media tensione, ampiamente utilizzato nelle sezioni esterne delle linee di trasmissione aeree, nelle reti di distribuzione dell'energia urbane e rurali e nelle strutture di supporto delle sottostazioni. Il dispositivo fornisce un chiaro punto di disconnessione visivo durante la manutenzione ordinaria, la manutenzione delle apparecchiature e le riparazioni di emergenza, ottenendo un completo isolamento fisico del circuito, eliminando completamente la carica elettrica residua e proteggendo in modo completo la sicurezza personale del personale di manutenzione.

Grazie alla sua eccellente resistenza al freddo, alla formazione di ghiaccio e all'adattabilità alle altitudini elevate, il prodotto è particolarmente adatto per le regioni settentrionali, gli altipiani e le montagne molto fredde e le aree con forte copertura di neve e ghiaccio. Può far fronte stabilmente a climi e ambienti geografici complessi, riducendo significativamente i guasti alle apparecchiature causati da condizioni meteorologiche avverse e migliorando la stabilità operativa complessiva della rete elettrica.

Caso di studio applicativo nel mondo reale

Nel 2023, un lotto di sezionatori di terra per interni HUAJIDIAN GDW1-12/630-25 è stato applicato con successo al progetto di aggiornamento della rete di distribuzione da 12 kV a Liupanshui, provincia di Guizhou. Questa zona ha un'altitudine di quasi 2800 m, con temperature invernali rigide e frequenti ghiacciate stagionali. Gli interruttori di messa a terra tradizionali sono soggetti a problemi quali scarsa resistenza al ghiaccio, guasti a bassa temperatura e funzionamento scomodo, ponendo rischi significativi per la manutenzione della linea.

Dopo che il progetto ha aggiornato e sostituito l'attrezzatura con prodotti HUAJIDIAN, l'attrezzatura può resistere stabilmente al freddo estremo locale di -25 ℃ e alle condizioni di ghiaccio di 8-10 mm. Il funzionamento bimodale migliora significativamente l’efficienza della manutenzione invernale della linea e della gestione dei guasti in caso di emergenza. Entro un anno dalla messa in servizio delle apparecchiature, non si sono verificati incidenti relativi alla sicurezza legati alla manutenzione della linea e il tasso di guasto delle apparecchiature è diminuito di oltre l'85%. Le prestazioni stabili del prodotto e l'adattabilità ambientale superiore sono state altamente riconosciute dal proprietario del progetto, rendendolo un caso di riferimento per i miglioramenti della sicurezza nelle reti di distribuzione ad alta quota e gelide.

Domande frequenti

D1: Quali sono i vantaggi di questo sezionatore di terra per interni GDW1-12/630-25 rispetto ai normali sezionatori per esterni?

I vantaggi principali sono triplici: in primo luogo, adotta una struttura conduttiva in rame ad elevata purezza e un design di isolamento ottimizzato, che si traduce in una maggiore capacità di resistenza al cortocircuito di 25 kA e una maggiore sicurezza di isolamento; in secondo luogo, supporta sia la modalità di funzionamento elettrica che quella manuale, consentendo il controllo remoto intelligente e superando la limitazione delle apparecchiature tradizionali che possono essere azionate solo manualmente; in terzo luogo, la sua resistenza agli agenti atmosferici è stata notevolmente migliorata, consentendo un funzionamento stabile in ambienti fino a -30 ℃ e con 10 mm di ghiaccio, superando di gran lunga l'adattabilità ambientale dei prodotti ordinari.

Q2: Quanto è versatile il meccanismo di funzionamento elettrico del dispositivo ed è conveniente l'installazione?

Altamente versatile e facile da installare. Il prodotto è compatibile con la tensione universale 12V/24V DC, adotta interfacce standardizzate e una struttura modulare e il meccanismo elettrico è facile da smontare e montare senza modifiche complesse o debug professionale. Gli utenti possono selezionare o smontare liberamente il meccanismo elettrico in base alle proprie esigenze di funzionamento e manutenzione ed è compatibile con i principali sistemi di controllo automatico della rete di distribuzione dell'energia a media tensione, semplificando la manutenzione successiva.

Q3: Quali servizi post-vendita e di garanzia fornisce HUAJIDIAN per questo prodotto?

HUAJIDIAN fornisce servizi di qualità a ciclo completo e tutti i prodotti vengono sottoposti a test rigorosi prima di lasciare la fabbrica, rispettando gli standard del settore energetico. Il marchio offre garanzie a lungo termine, guida tecnica professionale per l'installazione e la messa in servizio e consulenza post-vendita 24 ore su 24. Possono essere forniti anche adattamenti personalizzati per condizioni operative speciali come altitudini ultra elevate e temperature ultra basse per soddisfare le esigenze di funzionamento e manutenzione delle reti elettriche in diverse regioni.
