Sezionatore di terra serie DGDW1 per quadri

L'interruttore di messa a terra per quadri serie DGDW1 è il prodotto principale di protezione dell'alimentazione a media tensione di HUAJIDIAN, utilizzato principalmente per l'isolamento di sicurezza, la protezione della messa a terra e il controllo del funzionamento delle apparecchiature di distribuzione dell'alimentazione a 12 kV. Sfruttando processi di produzione maturi e un rigoroso sistema di controllo qualità, HUAJIDIAN è un fornitore affidabile per progetti di ingegneria energetica sia a livello nazionale che internazionale, fornendo componenti principali per reti di distribuzione elettrica a media tensione.

Rispetto ai tradizionali interruttori di messa a terra manuali, questo prodotto è dotato di un meccanismo di azionamento del motore dedicato, che consente il controllo elettrico remoto e l'apertura e chiusura automatica, eliminando i rischi per la sicurezza associati al funzionamento manuale in loco. Il prodotto integra una struttura isolante ad alta resistenza, resistenza a tutte le condizioni atmosferiche e forti capacità antinquinamento, risolvendo completamente i punti critici del settore delle apparecchiature tradizionali, come scarsa adattabilità ad ambienti difficili, alti tassi di guasto e alti costi di manutenzione.

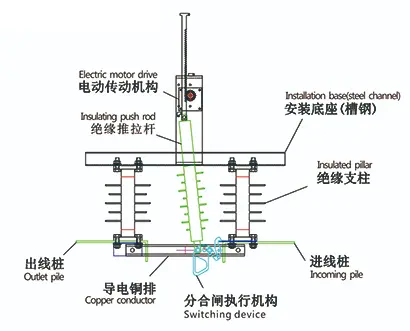

Rappresentazione strutturale

Digitare l'introduzione

Spiegazione del modello e parametri tecnici fondamentali

1. Spiegazione del modello

Il modello della serie DGDW1 segue le convenzioni di denominazione standardizzate per le apparecchiature di potenza. I significati di ciascun carattere sono i seguenti:

- D: Azionamento elettrico

- G: attributo di disconnessione dell'interruttore

- D: Struttura Monofase

- W: applicabile all'esterno

- 1: numero di serie del progetto del prodotto

2. Principali parametri tecnici

Caratteristiche principali del prodotto

1. Funzionamento elettrico completamente automatico, sicuro ed efficiente

Il sezionatore di terra per quadri serie DGDW1 è dotato di un azionamento motore dedicato e di un attuatore di commutazione, che supporta il controllo remoto e il funzionamento completamente automatico senza intervento manuale in loco. Evita efficacemente i rischi operativi in ​​scenari complessi come alta quota e elevata umidità, migliora significativamente l'efficienza della commutazione e della manutenzione delle apparecchiature di distribuzione dell'energia e soddisfa i requisiti di funzionamento non presidiato delle moderne reti intelligenti.

2. Eccellente capacità di resistenza alle sovratensioni, protezione dai guasti migliorata

Il prodotto aderisce rigorosamente agli standard di tensione di resistenza del settore, con una tensione di resistenza alla frequenza di rete di 42 kV a terra e una tensione di resistenza alla frequenza di rete di 48 kV; La tensione di tenuta all'impulso di fulmine verso terra è 75 kV e la tensione di tenuta al punto di rottura è 85 kV. Questo resiste efficacemente ai fulmini e alle sovratensioni operative, prevenendo guasti alle apparecchiature e guasti da cortocircuito e garantendo un funzionamento stabile a lungo termine della rete elettrica.

3. Design isolante ad alta resistenza, isolamento sicuro e affidabile

Utilizzando un supporto isolante integrato ad alta resistenza, mantiene una distanza di isolamento assolutamente sicura quando l'apparecchiatura è aperta. La struttura isolante ottimizzata e i materiali di alta qualità riducono efficacemente il rischio di invecchiamento e perdite dell'isolamento, fornendo un punto di disconnessione chiaro e visibile per la manutenzione delle apparecchiature e costituiscono una garanzia di sicurezza fondamentale per il funzionamento e la manutenzione della rete elettrica.

4. Forte adattabilità a tutte le condizioni atmosferiche e ampia gamma di applicazioni

L'interruttore di messa a terra per quadri della serie DGDW1 può funzionare stabilmente in ambienti che vanno da -30 ℃ a 70 ℃, supporta l'antivegetativa di Classe IV e può resistere alla formazione di ghiaccio di 2 mm. È adatto per aree montuose ad alta quota (3000 m e inferiori), aree costiere saline-alcaline e umide e siti industriali con polveri pesanti. La vita meccanica può raggiungere i 3000 cicli, con funzionamento stabile e costi di manutenzione estremamente bassi.

Scenari applicativi

1. Smart Grid e sistemi di automazione della distribuzione: basandosi su funzioni di controllo elettrico remoto, soddisfa le esigenze di monitoraggio remoto e funzionamento e manutenzione automatici della rete elettrica, realizzando una gestione intelligente e senza personale delle apparecchiature di distribuzione dell'energia.

2. Sottostazioni esterne e progetti di linee aeree: utilizzato per l'isolamento e la protezione della messa a terra di sottostazioni esterne e linee aeree da 12 kV, fornendo una disconnessione sicura per la manutenzione quotidiana delle apparecchiature e la diagnosi dei guasti.

3. Scenari industriali e terreni difficili: adattabile ad ambienti complessi come aree montuose ad alta quota, parchi industriali costieri e fabbriche di polveri pesanti, risolvendo problemi di guasto delle apparecchiature causati da inquinamento, differenze di temperatura e alta quota.

Caso applicativo di ingegneria nel mondo reale

1. Progetto di aggiornamento della rete intelligente rurale montuosa del sud-ovest

Oltre 80 set di interruttori di messa a terra per quadri della serie HUAJIDIAN DGDW1 sono stati implementati nel progetto di aggiornamento della rete elettrica rurale montuosa dell'altopiano dello Yunnan-Guizhou. Il sito del progetto ha un’altitudine massima di 2800 m, con grandi differenze di temperatura diurna, abbondanti precipitazioni ed elevati livelli di inquinamento. Gli interruttori manuali tradizionali sono soggetti a corrosione e guasti all'isolamento e sono difficili da azionare in loco. Questo prodotto, con la sua resistenza all'inquinamento di Classe IV, l'ampia adattabilità della temperatura e i vantaggi del funzionamento elettrico a distanza, ha risolto completamente i problemi di manutenzione delle apparecchiature nelle aree montuose. L'apparecchiatura ha funzionato senza guasti per tre anni consecutivi, riducendo significativamente la pressione sulla manutenzione della rete elettrica.

Domande frequenti

D1: Quali sono i vantaggi principali dell'interruttore di messa a terra per quadri serie DGDW1 rispetto ai tradizionali interruttori di messa a terra manuali?

I vantaggi principali sono triplici: in primo luogo, un elevato livello di intelligenza, che supporta il funzionamento automatico elettrico a distanza, evita i rischi del lavoro manuale in loco e migliora l'efficienza della manutenzione; in secondo luogo, una maggiore adattabilità ambientale, adattabile ad ampi intervalli di temperatura da -30 ℃ a 70 ℃, inquinamento di Classe IV, formazione di ghiaccio e scenari ad alta quota; in terzo luogo, una maggiore durata e costi di manutenzione inferiori, con una durata meccanica di 3000 cicli, che supera di gran lunga le norme del settore, riducendo efficacemente i costi di sostituzione e manutenzione delle apparecchiature a lungo termine.

D2: Il sezionatore di terra per quadri serie DGDW1 è adatto ad ambienti difficili come ad altitudini elevate e aree costiere?

Completamente adatto. Il prodotto è adatto ad altitudini fino a 3000 m, soddisfacendo le esigenze energetiche della maggior parte delle aree montuose ad alta quota; ha un grado antinquinamento di Classe IV, resistendo efficacemente alla polvere industriale e alla corrosione del sale costiero. Le sue eccellenti prestazioni di tensione di resistenza agli impulsi di fulmine sono adatte a frequenti temporali lungo la costa e il suo design ad ampio intervallo di temperature si adatta alle variazioni di temperatura alta e bassa, garantendo un funzionamento stabile in vari scenari difficili.
