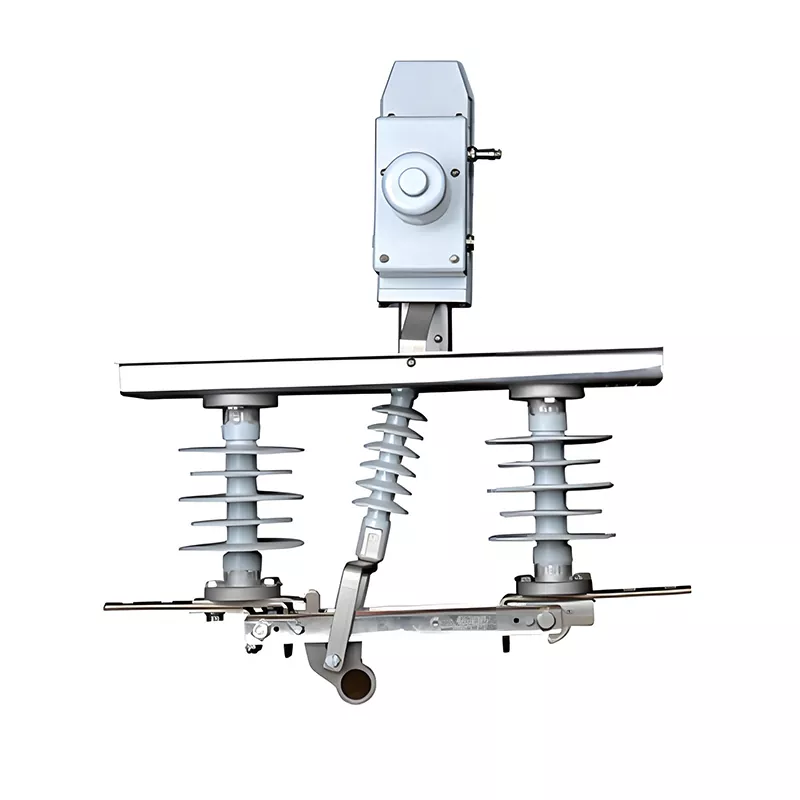

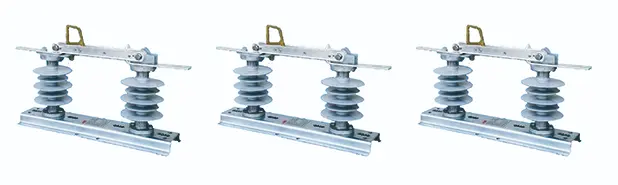

Sezionatore di terra da 24kv

L'interruttore di messa a terra da 24 kV HUAJIDIAN è un dispositivo di isolamento intelligente montato su palo sviluppato in modo indipendente per reti di distribuzione aeree da 10 kV. Integra un meccanismo di comando elettrico, una protezione isolante generale e un'efficiente trasmissione meccanica, consentendo l'apertura e la chiusura flessibili a distanza e in locale. Svolge un ruolo fondamentale nell'isolamento di sicurezza della linea, nella protezione dalla manutenzione in caso di interruzione dell'alimentazione e nel monitoraggio intelligente della rete elettrica ed è un'apparecchiatura di supporto fondamentale per la trasformazione dell'automazione della rete di distribuzione.

HUAJIDIAN offre meccanismi operativi personalizzati per adattarsi a varie soluzioni di alimentazione in loco, tra cui energia solare e batterie CC, ed è compatibile con le condizioni di costruzione della rete elettrica locale. Tutta la produzione, i test, la personalizzazione e il servizio post-vendita sono gestiti dalla nostra fabbrica, con un team tecnico che fornisce consulenza 24 ore su 24, 7 giorni su 7 sulla selezione e sulla personalizzazione della soluzione.

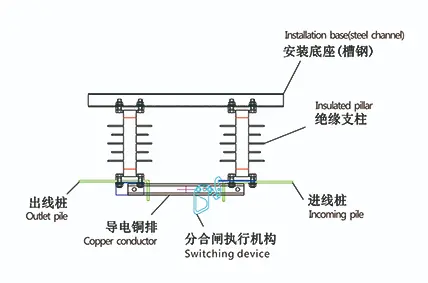

Rappresentazione strutturale

Digitare l'introduzione

Vantaggi principali del prodotto

1. Forti prestazioni di isolamento, adattabile ad ambienti esterni difficili

Dotato di isolanti compositi ad ampia distanza superficiale, che raggiungono la classificazione antinquinamento di Classe IV, resistente al flashover e all'invecchiamento e in grado di resistere all'umidità, alla polvere e alla corrosione in nebbia salina costiera; la progettazione separata dei componenti isolanti e dei circuiti conduttivi garantisce un isolamento affidabile tra le parti sotto tensione e i componenti di messa a terra; tutti gli indicatori di tensione di resistenza alla frequenza di alimentazione e all'impulso di fulmine soddisfano gli standard, adatti sia per linee ad alta che a bassa quota.

2. Circuiti conduttivi resistenti alla corrosione e durevoli, lunga durata meccanica

Il circuito conduttivo principale utilizza un processo di rame argentato, con conseguente bassa resistenza di contatto, eccellente conduttività e basso aumento di temperatura durante il funzionamento a lungo termine; i contatti simmetrici riducono la perdita di pressione; i componenti meccanici chiave utilizzano acciaio inossidabile + doppia zincatura a caldo anticorrosione, prevenendo ruggine e inceppamenti; durata operativa meccanica ≥ 10.000 cicli, eliminando il rischio di scarso contatto durante il funzionamento a lungo termine.

3. Design leggero e modulare, costi di installazione e manutenzione inferiori

Il sezionatore di terra da 24 kV presenta un design leggero e modulare, che consente l'installazione diretta su traverse di distribuzione standard senza modifiche alla torre. La struttura di trasmissione del collegamento offre un'elevata efficienza di trasmissione e un funzionamento regolare, semplificando la messa in servizio in loco e riducendo il successivo carico di lavoro di manutenzione, riducendo significativamente le spese di costruzione e di manutenzione del ciclo di vita.

Principali parametri tecnici

Scenari applicabili

1. Segmentazione della linea principale e isolamento della linea secondaria: disconnessione rapida delle sezioni di guasto e riduzione al minimo delle aree di interruzione;

2. Linee remote non presidiate: controllo remoto della manutenzione e della commutazione della linea, riducendo i costi manuali di arrampicata sui pali;

3. Isolamento dell'interconnessione di distribuzione ad alta tensione nei parchi industriali: collegamento con i sistemi di automazione della rete di distribuzione per ottenere il trasferimento del carico e una rapida diagnosi dei guasti;

4. Isolamento della linea di connessione alla rete fotovoltaica ed eolica: messa a terra affidabile durante la manutenzione, garantendo la sicurezza della nuova connessione alla rete energetica.

Caso di studio: progetto di ammodernamento della rete elettrica rurale nelle aree montuose della Cina centrale

L'aggiornamento intelligente di una rete elettrica rurale in un'area montuosa da parte di un ufficio di fornitura elettrica della contea ha presentato sfide quali linee sparse, forte inquinamento da nebbia salina e lunghe distanze di manutenzione. I tradizionali sezionatori manuali richiedono che gli elettricisti si arrampichino sui pali per ogni manutenzione, con conseguenti rischi elevati e una lenta gestione dei guasti. Il progetto ha procurato 86 sezionatori di terra HUAJIDIAN da 24 kV alimentati a energia solare. Dopo due anni di funzionamento, il funzionamento a distanza ha ridotto del 70% i pattugliamenti della linea in loco, gli isolanti antinquinamento di Classe IV hanno eliminato i guasti da scariche elettriche durante le stagioni nebbiose e la durata delle interruzioni della linea è diminuita del 62%.

Vantaggi rispetto ai tradizionali sezionatori manuali

Specifiche di installazione e manutenzione

1. Requisiti di installazione

Fissato ad una traversa di distribuzione esterna standard; il luogo di installazione deve essere esente da forti vibrazioni e gas corrosivi; l'altezza di installazione deve soddisfare i requisiti di distanza di sicurezza ad alta tensione ed essere compatibile con le dimensioni del palo/torre comune.

2. Installazione e messa in servizio

Al termine, controllare le azioni di apertura e chiusura, gli indicatori meccanici e i segnali del telecomando per garantire che l'interruttore funzioni correttamente senza inceppamenti.

3. Manutenzione quotidiana

Pulire regolarmente lo sporco dell'isolante, verificare la presenza di ruggine sui componenti della trasmissione, verificare la tenuta della scatola del meccanismo e controllare il livello della batteria di alimentazione del telecomando; dopo forti piogge, tifoni e spruzzi salini sono necessarie ispezioni speciali e gli isolanti devono essere puliti tempestivamente.

Configurazioni opzionali e servizi di personalizzazione

1. Personalizzazione delle specifiche attuali: 400A~1250A opzionali, disponibili versioni migliorate per alta quota e bassa temperatura;

2. Interfaccia di comunicazione di automazione opzionale: si collega ai sistemi SCADA per caricare le posizioni di apertura/chiusura e i dati sugli allarmi di guasto delle apparecchiature;

3. Personalizzazione della soluzione di alimentazione: scegli tra energia solare e alimentazione a batteria CC senza alimentazione di rete esterna;

4. Disponibili diversi modelli di comando elettrico, compatibili con diversi protocolli di comunicazione del telecomando.

Domande frequenti

D1: Questo sezionatore di terra da 24 kV può essere utilizzato stabilmente in aree costiere con forte nebbia salina e ad alta quota?

R1: Sì. L'apparecchiatura viene fornita di serie con isolanti compositi ad ampia distanza superficiale di Classe IV, che possono resistere alla nebbia salina, alla polvere e agli ambienti costieri umidi; tutte le parti mobili in metallo utilizzano la doppia tecnologia anticorrosione in acciaio inossidabile + zincatura a caldo. Una versione con isolamento potenziato può essere personalizzata per aree ad alta quota per soddisfare i requisiti di correzione della tensione di tenuta ad alta quota; tutte le prove di tensione di tenuta hanno superato le prove di tipo.

Q2: Quali metodi di alimentazione supporta il comando elettrico quando non c'è alimentazione di rete sul palo?

A2: HUAJIDIAN offre due soluzioni di alimentazione off-grid: alimentazione indipendente con batteria CC agli ioni di litio e alimentazione da pannello solare con modulo di ricarica e controllo. Entrambe le soluzioni possono funzionare indipendentemente da fonti di alimentazione esterne per oltre 18 mesi, completamente adattabili ad aree montane, aree pastorali e linee aeree prive di alimentazione elettrica.

D3: L'apparecchiatura può connettersi ai sistemi SCADA della rete di distribuzione esistente e caricare in remoto segnali di guasto?

R3: È disponibile un modulo di comunicazione secondario opzionale, compatibile con i principali protocolli di comunicazione della rete elettrica. Dopo essersi connesso alla piattaforma SCADA, può caricare informazioni sui guasti come posizioni di apertura e chiusura, allarmi di blocco del meccanismo e bassa tensione della batteria per il controllo remoto in tempo reale, consentendo il monitoraggio remoto online degli interruttori montati su palo e riducendo il carico di lavoro delle ispezioni in loco.
