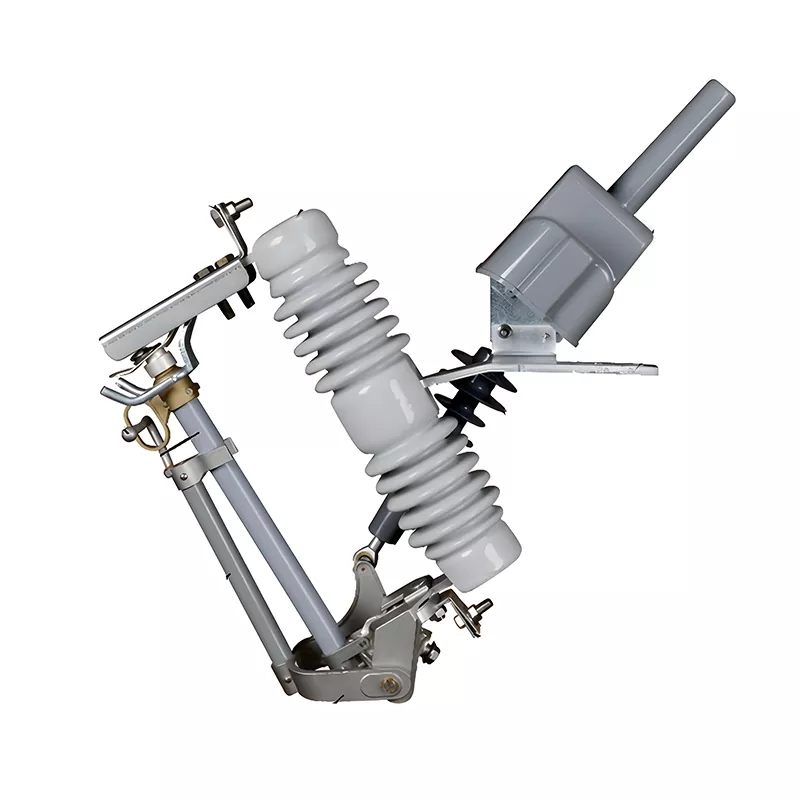

Fusibile di esclusione motorizzato in porcellana

Il fusibile drop-out motorizzato in porcellana HUAJIDIAN è un dispositivo di protezione dedicato ad alta tensione per esterni adattato ai sistemi di rete di distribuzione da 10 kV, utilizzato principalmente per la protezione del nucleo di trasformatori di distribuzione montati su palo, terminali di linea ad alta tensione e diramazioni. Quando si verifica un sovraccarico o un cortocircuito sulla linea, il fusibile in lega di rame-argento ad alta precisione integrato nel dispositivo si scioglie rapidamente. Facendo affidamento sulla doppia azione della gravità e della molla incorporata, il tubo del fusibile si abbassa automaticamente, formando un punto di rottura visibile chiaro e intuitivo.

Rispetto ai tradizionali fusibili a interruzione, questo prodotto vanta caratteristiche stabili del fusibile e prestazioni affidabili di estinzione dell'arco. Dotato di una struttura anti-malfunzionamento, può interrompere rapidamente i guasti e proteggere le apparecchiature elettriche, fungendo anche da punto di isolamento per garantire una manutenzione sicura della linea. Bilanciando la stabilità del funzionamento della rete e la sicurezza del personale, è un dispositivo centrale ad alte prestazioni ed economico per la protezione dai guasti della rete di distribuzione da 10 kV.

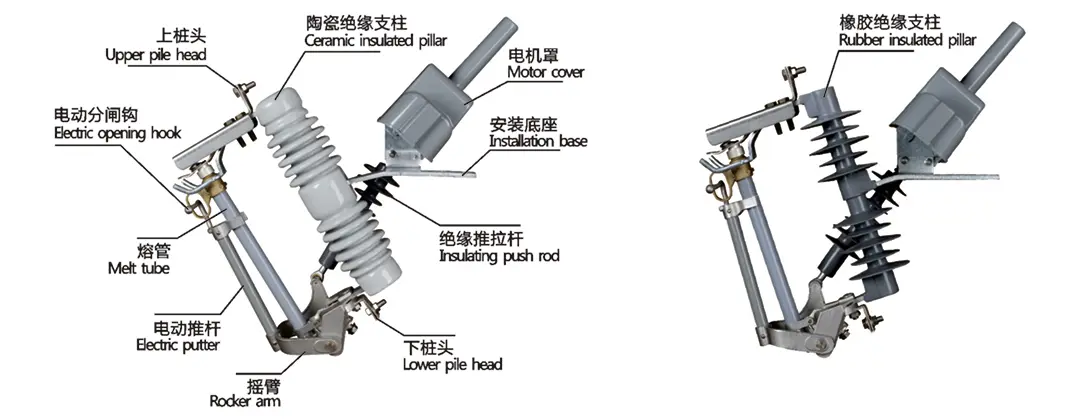

Rappresentazione strutturale

Digitare l'introduzione

Vantaggi principali del prodotto

1. Eccellenti prestazioni di isolamento, adattabili ad ambienti esterni complessi

Utilizzando isolanti integrali in porcellana ad alta resistenza con un'ampia distanza di dispersione, possiede una resistenza estremamente forte al flashover dell'inquinamento, all'invecchiamento e agli agenti atmosferici. Supportando i livelli opzionali di protezione dall'inquinamento di Classe III/Classe IV, può adattarsi stabilmente a vari scenari esterni complessi come temperature elevate e basse, polvere, nebbia, alte quote e inquinamento pesante. La densa struttura isolante non è soggetta a fessurazioni o deformazioni durante il funzionamento a lungo termine, eliminando i problemi di guasto dell'isolamento.

2. Estinzione arco affidabile, interruzione precisa e sicura dei guasti

Il fusibile di interruzione motorizzato in porcellana è dotato di una struttura di estinzione dell'arco con generazione di gas indipendente incorporata che assorbe ed estingue l'arco di intervento in un tempo molto breve, prevenendo completamente la riaccensione dell'arco e la richiusura accidentale, garantendo un'operazione di intervento singola sicura e affidabile. Il fusibile in lega di rame-argento abbinato presenta parametri di fusione precisi e stabili, rispondendo in modo sensibile a piccoli sovraccarichi e improvvisi guasti da cortocircuito, eliminando la fusione accidentale e il mancato funzionamento.

3. Installazione conveniente, costi di manutenzione estremamente bassi

Adottando un design strutturale universale, può essere adattato direttamente alle traverse di distribuzione convenzionali sul mercato, senza richiedere complesse modifiche in loco, rendendo l'installazione e la messa in servizio efficienti e rapide. La struttura del prodotto è semplice e compatta e la sostituzione dei fusibili è semplice e non richiede attrezzature di precisione specializzate per la manutenzione, riducendo significativamente i costi di manodopera e materiali in loco, con conseguente redditività estremamente elevata a lungo termine.

4. Isolamento sicuro, eliminando il rischio di malfunzionamenti

Dopo una caduta difettosa, il dispositivo forma un'interruzione chiaramente visibile, funzionando come un sezionatore e fornendo un punto di disconnessione dell'alimentazione standardizzato e sicuro per la manutenzione della linea, la diagnosi dei guasti e la sostituzione delle apparecchiature. È dotato di una struttura anti-malfunzionamento dedicata, che evita efficacemente i rischi di chiusura accidentale e malfunzionamento causati da errori umani e interferenze ambientali esterne, garantendo in modo completo la sicurezza personale del personale di manutenzione.

Principali parametri tecnici

Scenari applicativi

1. Protezione lato primario dei trasformatori di distribuzione

In quanto dispositivo di protezione principale per trasformatori di distribuzione montati su palo da 10 kV, il fusibile di interruzione motorizzato in porcellana può disconnettere rapidamente i guasti da sovraccarico e cortocircuito del trasformatore, prevenendo bruciature e danni alle apparecchiature, riducendo al minimo l'impatto dei guasti e garantendo il funzionamento sicuro e stabile delle apparecchiature elettriche.

2. Progetti di rinnovamento della rete elettrica urbana e rurale

Adatto a reti elettriche rurali remote e a linee di distribuzione di nuova costruzione o rinnovate, non richiede complessi sistemi di alimentazione e controllo, è semplice da utilizzare, ha bassi costi di investimento e si adatta perfettamente alle caratteristiche disperse e di ampia copertura delle reti elettriche rurali.

3. Protezione delle linee ad alta tensione nei parchi industriali

Utilizzato per la protezione dei terminali e delle diramazioni delle linee di distribuzione ad alta tensione da 10 kV nelle aree industriali, in combinazione con gli interruttori di sezionamento della linea, può raggiungere rapidamente la localizzazione e l'isolamento dei guasti, evitando interruzioni di corrente su larga scala nelle linee di produzione della fabbrica e garantendo un'alimentazione elettrica stabile per la produzione industriale.

Caso pratico di applicazione

1. Contesto del caso

Un progetto di rinnovamento della rete elettrica rurale a livello di contea nel nord della Cina nel 2025. Le linee elettriche locali erano sparse e le condizioni meteorologiche esterne come temporali, tempeste di sabbia e basse temperature erano frequenti, rendendo difficile l'ispezione dei guasti ad alta quota. I normali fusibili di interruzione esistenti avevano scarse prestazioni anti-inquinamento e basse capacità di identificazione dei guasti, portando facilmente alla riaccensione dell'arco e al falso intervento della linea, con conseguente manutenzione ritardata e scarsa stabilità dell'alimentazione.

2. Soluzione applicativa

Il progetto ha acquistato in blocco il fusibile drop-out motorizzato in porcellana antinquinamento a quattro livelli HUAJIDIAN da 12 kV/200 A, installandolo sul lato primario di 86 trasformatori montati su palo e ai terminali di 32 linee diramate all'interno dell'area. Le specifiche dei fusibili sono state personalizzate in base alla capacità del trasformatore in loco e sono state fornite aste di manovra isolate dedicate e fusibili di ricambio per adattarsi alle complesse condizioni esterne.

3. Risultati dell'applicazione

L'apparecchiatura ha funzionato stabilmente per un anno in condizioni meteorologiche estreme come temporali e basse temperature, con azioni di protezione accurate e prive di errori e senza problemi di riaccensione dell'arco o di guasti all'isolamento. L'angolo di caduta intuitivo consente al personale di manutenzione di individuare rapidamente i guasti sul terreno, eliminando la necessità di arrampicarsi sui pali e migliorando l'efficienza della risoluzione dei problemi del 60%. La struttura di sostituzione semplificata riduce i costi di manutenzione giornalieri del 45%, risolvendo completamente i punti critici legati alla difficile gestione dei guasti e agli elevati costi di manutenzione nelle reti elettriche rurali, ottenendo un elevato riconoscimento da parte delle unità di manutenzione della rete elettrica.

Istruzioni di installazione e manutenzione

1. Requisiti di installazione

L'apparecchiatura deve essere installata fissa su una traversa di distribuzione esterna. L'altezza e la spaziatura di installazione devono soddisfare gli standard di distanza di sicurezza della rete di distribuzione da 10 kV. Il luogo di installazione dovrebbe avere una visuale chiara, facilitando l'osservazione dello stato dell'apparecchiatura e il funzionamento manuale. È severamente vietata l'installazione in ambienti difficili con forti vibrazioni, accumulo di gas corrosivo o accumulo di acqua a lungo termine.

2. Ispezione post-installazione

Dopo l'installazione verificare la flessibilità del tubo fusibile per accertarsi che non vi siano inceppamenti; confermare che la connessione del contatto sia sicura e che l'angolo di caduta soddisfi lo standard di progettazione di 65°±5° per garantire una caduta normale in caso di guasto. Allo stesso tempo, verificare che le specifiche del fusibile corrispondano alla capacità del trasformatore per evitare guasti all'apparecchiatura causati dalla mancata corrispondenza dei parametri.

3. Manutenzione ordinaria

Pulire regolarmente la polvere e lo sporco dalla superficie dell'isolante per evitare incidenti dovuti a scariche elettriche; controllare periodicamente la corrosione degli organi meccanici della trasmissione e la deformazione dei tubi fusibili, e sostituire tempestivamente le parti invecchiate o danneggiate. Dopo eventi meteorologici estremi come temporali, forti venti e bufere di neve, è necessaria un'ispezione speciale dell'attrezzatura per identificare in anticipo potenziali rischi per la sicurezza.

Configurazioni opzionali e servizi di personalizzazione

1. Personalizzazione dei parametri: la corrente nominale, la capacità di interruzione in cortocircuito e il livello di protezione dall'inquinamento possono essere personalizzati in base ai parametri della linea e del trasformatore dell'utente;

2. Aggiornamento delle funzioni: sono disponibili modelli opzionali con funzione di rottura del carico per ottenere operazioni di apertura e chiusura sicure in condizioni di carico;

3. Aggiornamento del materiale: sono disponibili versioni di isolanti compositi, con maggiore resistenza all'invecchiamento e resistenza al flashover, adatte per aree ad alta quota e fortemente inquinate;

4. Accessori coordinati: sono disponibili aste di manovra isolanti personalizzate, fusibili con specifiche complete e guida all'installazione in loco.

Domande frequenti

Q1: Come risolvere il problema del frequente scoppio del fusibile o del mancato funzionamento durante l'uso del fusibile a interruzione motorizzato in porcellana?

R1: Le frequenti rotture dei fusibili sono spesso causate da specifiche di corrente del fusibile non corrispondenti o da un sovraccarico del circuito a lungo termine. Il mancato funzionamento dell'apparecchiatura è generalmente dovuto all'inceppamento del tubo del fusibile o all'invecchiamento della struttura meccanica. Si consiglia di verificare innanzitutto se le specifiche del fusibile corrispondono alla capacità del trasformatore, pulire regolarmente i componenti di trasmissione, sostituire i fusibili obsoleti e garantire un movimento regolare del tubo del fusibile per risolvere efficacemente questi problemi.

Q2: Quali sono i vantaggi principali dei prodotti HUAJIDIAN rispetto ai tradizionali fusibili a interruzione?

A2: I vantaggi principali sono principalmente tre: in primo luogo, l'uso di fusibili in lega di rame-argento garantisce parametri di fusione precisi e una risposta ai guasti più sensibile; in secondo luogo, la struttura di estinzione dell'arco generata da gas incorporata impedisce la riaccensione dell'arco, migliorando significativamente la sicurezza operativa; in terzo luogo, la struttura a doppio forcellino a gravità + molla fornisce un funzionamento stabile e un angolo di caduta chiaro, consentendo la risoluzione dei problemi senza arrampicarsi sui pali, riducendo le difficoltà e i costi di manutenzione e offrendo un rapporto costo-efficacia complessivo significativamente più elevato rispetto ai prodotti tradizionali.
