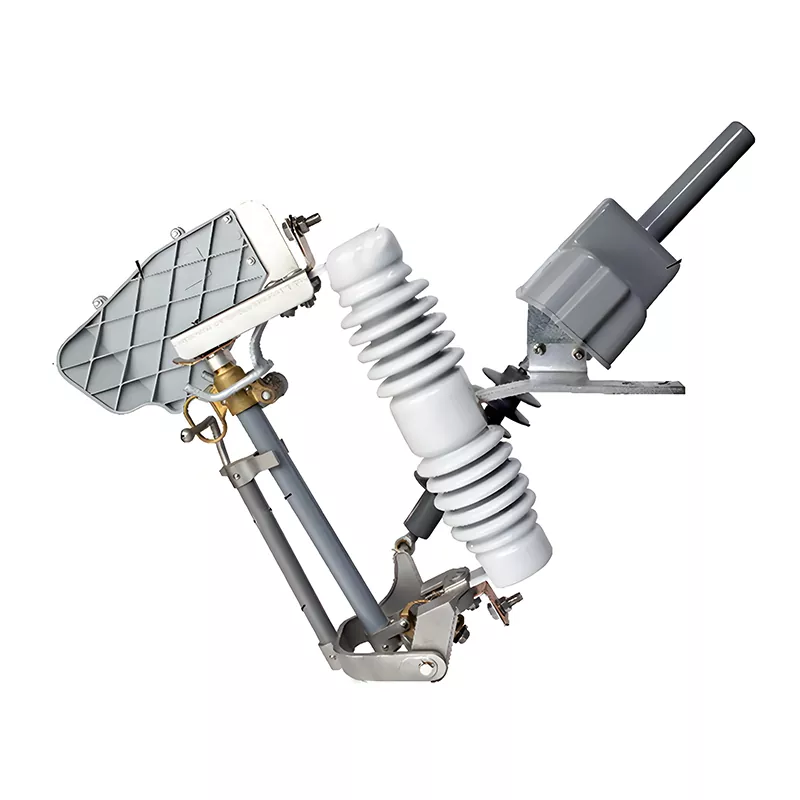

Fusibile di interruzione motorizzato in silicone con interruzione del carico

Il fusibile drop-out motorizzato in silicone con interruzione del carico da 12 kV HUAJIDIAN è un dispositivo di protezione principale ad alta tensione per esterni. Utilizzando un isolamento ceramico ad alta resistenza e una struttura meccanica ottimizzata, è adatto per l'installazione su palo all'aperto. Il dispositivo può rispondere con precisione al sovraccarico della linea e ai guasti da cortocircuito, interrompendo rapidamente la corrente di guasto. Il fusibile si abbassa automaticamente per formare un'interruzione netta, garantendo in modo completo la sicurezza operativa di linee, trasformatori e relative apparecchiature.

HUAJIDIAN è da tempo profondamente coinvolta nel campo delle apparecchiature per la trasmissione e la distribuzione di energia, specializzata in fusibili di interruzione, fusibili per uso generale, sezionatori e altri prodotti relativi all'alimentazione. Tutti i prodotti sono sottoposti a numerosi e rigorosi test standardizzati per controllare la qualità fin dalla fonte, garantendo l'adattabilità alle varie e complesse condizioni della rete elettrica.

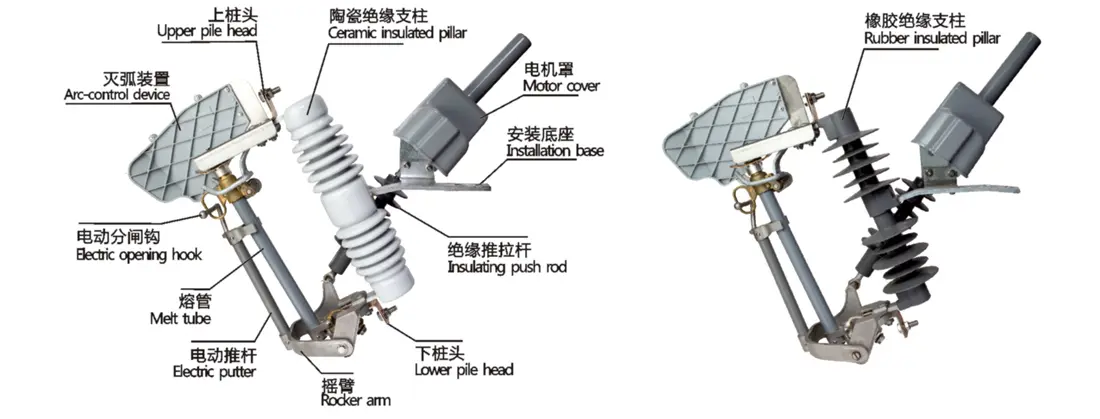

Rappresentazione strutturale

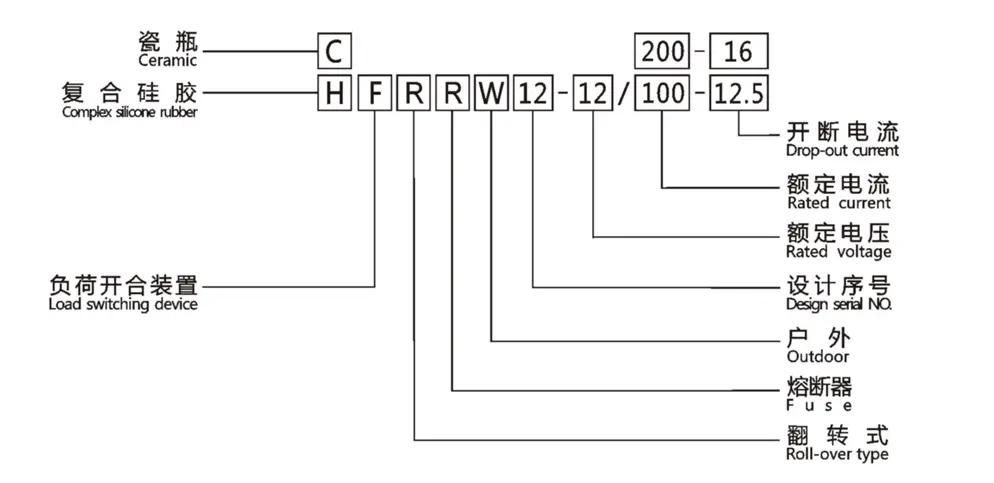

Digitare l'introduzione

Parametri principali del prodotto

Vantaggi della progettazione strutturale

Il fusibile drop-out motorizzato in silicone per l'interruzione del carico adotta una struttura drop-out divisa matura. La parte superiore è dotata di tappo terminale in metallo e anello di collegamento, garantendo un collegamento sicuro con i conduttori della linea e prevenendo allentamenti e interruzioni di corrente causate da una prolungata esposizione all'esterno. Il fondo è collegato a una staffa metallica tramite una struttura ad albero rotante di precisione, garantendo una caduta fluida e affidabile del fusibile durante l'intervento per guasto. L'apparecchiatura è dotata di un anello operativo e di una staffa in metallo rinforzato, che consentono al personale di manutenzione di eseguire direttamente lavori sotto tensione, ispezioni e sostituzioni senza complesse apparecchiature ausiliarie, rendendo l'operazione comoda ed efficiente.

Principio di protezione dai guasti

Il tubo del fusibile contiene un elemento fusibile dedicato altamente sensibile. Quando si verifica un guasto da sovraccarico o cortocircuito sulla linea, l'elemento fusibile si scioglie rapidamente. Il materiale che genera gas all'interno del tubo fusibile estingue istantaneamente l'arco di guasto, prevenendo incidenti di sicurezza come perdite e guasti dell'arco ad alta tensione. Dopo lo spegnimento dell'arco, il tubo fusibile cade automaticamente per gravità, formando una rottura dell'isolamento chiaramente visibile, isolando completamente la sezione difettosa e garantendo condizioni di lavoro sicure per la manutenzione della linea e la diagnosi dei guasti.

Vantaggi principali del prodotto

1. Interruzione rapida della corrente, protezione completa delle apparecchiature

Possiede capacità di risposta ai guasti di livello millisecondo, interrompendo rapidamente le correnti di sovraccarico e di cortocircuito, proteggendo efficacemente i trasformatori di distribuzione a valle, le scatole di derivazione dei cavi, i banchi di condensatori e altre apparecchiature di alimentazione principali, riducendo significativamente il burnout delle apparecchiature e le perdite di interruzione della linea causate dai guasti della rete elettrica.

2. Guasti visibili, manutenzione semplice ed efficiente

Lo stato di caduta del tubo fusibile è chiaramente visibile, consentendo al personale di manutenzione di individuare rapidamente il punto di guasto, migliorando notevolmente l'efficienza dell'ispezione e della diagnosi dei guasti. La struttura del prodotto è snella e compatta; La sostituzione del tubo fusibile non richiede strumenti speciali o elevate barriere operative e può essere completata rapidamente manualmente, riducendo efficacemente i tempi di manutenzione e i costi di manodopera.

3. Forte resistenza agli agenti atmosferici, adattabile a condizioni di lavoro complesse

Il fusibile di interruzione motorizzato in silicone per l'interruzione del carico utilizza materiale isolante ceramico ad alta resistenza, offrendo eccellenti prestazioni di isolamento. Possiede inoltre caratteristiche anti-invecchiamento, anti-corrosione e resistenza alle alte/basse temperature, consentendo un funzionamento stabile in ambienti esterni difficili come forti piogge, bufere di neve, forti venti, inquinamento industriale e nebbia salina costiera. Vanta un basso tasso di guasto e una lunga durata, che lo rendono adatto a vari scenari di reti elettriche aeree esterne urbane e rurali.

Scenari applicativi

1. Protezione da sovraccarico e cortocircuito per linee principali e derivate di distribuzione aerea da 10 kV

2. Protezione di sicurezza lato primario per trasformatori di distribuzione urbana e rurale

3. Isolamento e protezione dai guasti per apparecchiature di distribuzione quali banchi di condensatori e scatole di derivazione dei cavi

4. Protezione delle linee aeree esterne per il rinnovamento della rete elettrica rurale, l'ammodernamento della rete elettrica urbana e nuovi progetti di supporto energetico

Casi di applicazioni ingegneristiche

Nel progetto di aggiornamento della rete di distribuzione urbana e rurale dell'Anhui del 2025, il team di progetto ha adottato in lotti il ​​fusibile drop-out motorizzato in silicone con interruzione del carico da 12 kV HUAJIDIAN per sostituire le apparecchiature di protezione della linea obsolete, principalmente per la protezione del lato primario delle linee aeree rurali da 10 kV e dei trasformatori di distribuzione. L'area del progetto è caratterizzata da piogge e umidità frequenti, grave inquinamento da polveri e intensi venti monsonici, che determinano condizioni operative esterne complesse e difficili.

Dalla sua messa in servizio sei mesi fa, il prodotto ha risposto con precisione ai cortocircuiti e ai guasti da sovraccarico causati da fulmini e corpi estranei impigliati, isolando con successo otto guasti e prevenendo efficacemente interruzioni di corrente su larga scala e bruciature dei trasformatori. Grazie al design visibile, il personale di manutenzione può individuare e risolvere i guasti entro una media di 10 minuti, migliorando significativamente l'efficienza della manutenzione della rete. L'adattabilità stabile e affidabile del prodotto alle varie condizioni operative ha guadagnato grandi elogi da parte dei team di costruzione e manutenzione del progetto.

Domande frequenti

Q1: Per quali ambienti di lavoro è adatto il fusibile di interruzione motorizzato in silicone con interruzione del carico da 12 kV HUAJIDIAN?

Questo prodotto è progettato specificamente per applicazioni esterne montate su palo ed è adatto a varie condizioni operative convenzionali e difficili nei sistemi di distribuzione da 10 kV. Utilizzando una struttura isolante in ceramica anti-invecchiamento ad alta resistenza, può adattarsi stabilmente ad ambienti esterni complessi come pioggia, neve, alte temperature, polvere e nebbia salina costiera. È ampiamente applicabile alle reti di distribuzione urbana, agli aggiornamenti della rete elettrica rurale e alle nuove linee di supporto energetico, dimostrando un’adattabilità ambientale estremamente forte.

D2: L'installazione del prodotto e la successiva manutenzione richiedono attrezzature specializzate e tecnologie complesse?

Non sono necessarie attrezzature specializzate o tecnologie ad alta soglia. Il prodotto adotta una struttura intuitiva e semplificata, rendendo l'installazione conveniente. Le ispezioni di routine richiedono solo controlli visivi delle condizioni del tubo del fusibile. Gli elementi fusibili danneggiati possono essere sostituiti manualmente senza strumenti complessi, riducendo significativamente i costi e le difficoltà di manutenzione della rete elettrica.

Q3: A quali standard aderisce il fusibile di interruzione motorizzato in silicone con interruzione del carico e la sua qualità è garantita?

Tutti i fusibili di interruzione HUAJIDIAN aderiscono rigorosamente agli standard internazionali IEC e agli standard nazionali GB. Prima di lasciare la fabbrica, vengono sottoposti a test rigorosi per verificare le prestazioni di isolamento, la rottura dei guasti e il funzionamento meccanico. In qualità di produttore e fornitore professionale, il marchio supporta la selezione personalizzata e la tracciabilità della qualità a ciclo completo, insieme al supporto post-vendita a lungo termine, garantendo un funzionamento stabile a lungo termine dell'apparecchiatura.
