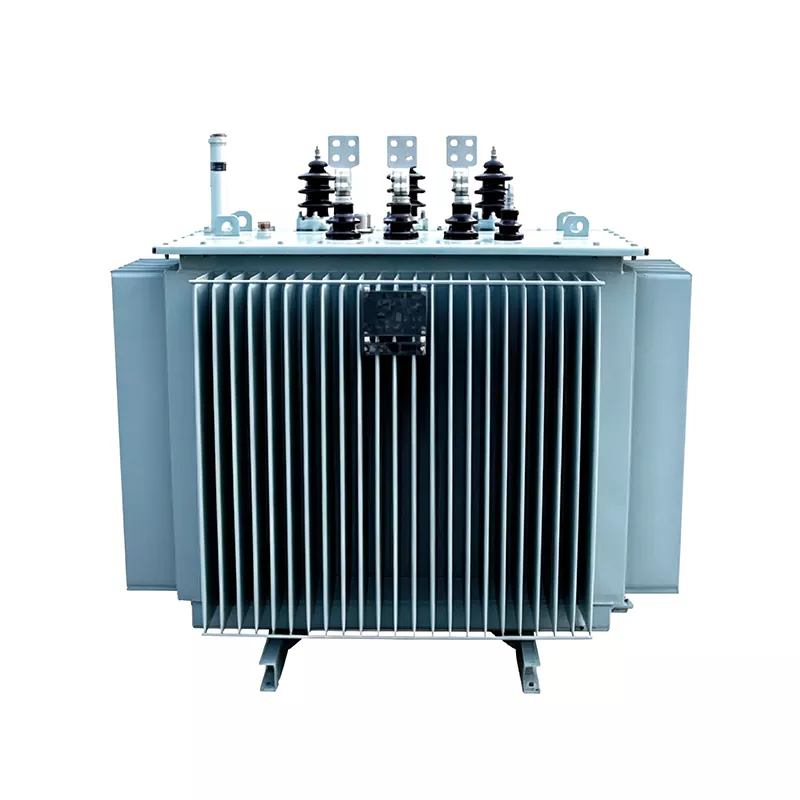

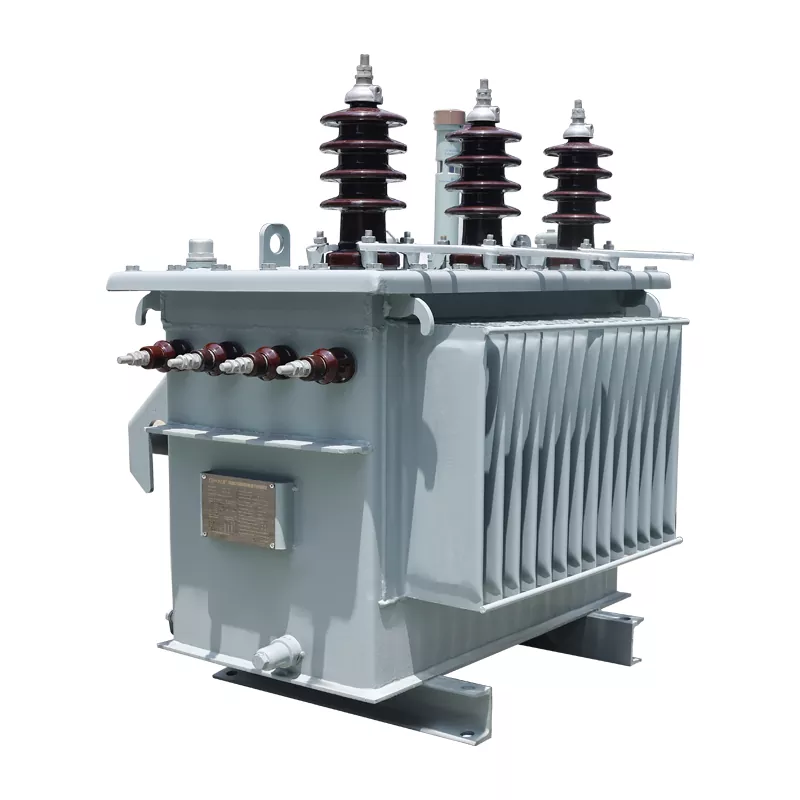

Trasformatore di distribuzione trifase

Huajidian è profondamente impegnata nella ricerca e nello sviluppo di trasformatori di distribuzione trifase di alta qualità, progettati specificamente per apparecchiature di distribuzione di energia a risparmio energetico in sistemi di alimentazione CA 50 Hz, 10 kV e inferiori. I nostri prodotti utilizzano un serbatoio dell'olio ondulato completamente sigillato e un nucleo magnetico ad alta permeabilità, offrendo vantaggi quali basse perdite, elevato isolamento, resistenza ai cortocircuiti e resistenza all'inquinamento. Possono funzionare stabilmente in ambienti difficili come polvere, umidità e leggera corrosione, rendendoli adatti per imprese petrolifere, metallurgiche, chimiche, industriali e minerarie, grattacieli, aree commerciali e residenziali. Sono disponibili anche specifiche personalizzate.

Vantaggi tecnologici fondamentali

1. Basse perdite e bassa rumorosità, risparmio energetico a lungo termine e riduzione dei consumi

Il nucleo utilizza lamiere di acciaio al silicio laminate a freddo orientate ad alta permeabilità, combinate con un nucleo del tipo a nucleo con una struttura di giunzione completamente obliqua, riducendo efficacemente la perdita a vuoto e la corrente a vuoto. Rispetto ai modelli tradizionali, l'effetto di risparmio energetico è significativo, riducendo notevolmente i costi dell'elettricità a lungo termine. Allo stesso tempo, il circuito magnetico ottimizzato si traduce in una minore rumorosità di funzionamento.

2. Design dell'avvolgimento migliorato, forte resistenza agli impatti di cortocircuito

L'avvolgimento ad alta tensione ha una struttura cilindrica, mentre l'avvolgimento a bassa tensione può essere cilindrico o di tipo a lamina, ottimizzando la distribuzione del flusso di dispersione e migliorando significativamente la resistenza al cortocircuito e agli urti, in grado di gestire improvvise fluttuazioni di tensione nella rete elettrica. Tutti gli avvolgimenti utilizzano rame privo di ossigeno di elevata purezza con eccellente conduttività, combinato con una struttura di isolamento dedicata per migliorare la resistenza dell'isolamento e ridurre il rischio di scariche parziali.

3. Serbatoio dell'olio ondulato completamente sigillato, che isola l'inquinamento esterno

Il serbatoio dell'olio è realizzato in lamiera di acciaio laminata a freddo di alta qualità, formato integralmente utilizzando la linea di produzione di serbatoi dell'olio ondulato tedesca Georg. Il dissipatore di calore ondulato combina le funzioni di dissipazione del calore e di compensazione del volume dell'olio, eliminando la necessità di un tradizionale conservatore dell'olio e ottenendo una struttura completamente sigillata. Isola completamente l'olio del trasformatore dall'aria e dall'umidità, prevenendo il deterioramento dell'olio e l'umidità dell'isolamento, prolungando la durata dell'apparecchiatura ed eliminando la necessità di cambi d'olio e manutenzione regolari; il rivestimento anticorrosivo ecologico sulla superficie può resistere agli ambienti corrosivi delle industrie petrolifere e chimiche e non è soggetto a ruggine e invecchiamento durante l'uso esterno a lungo termine.

Scenari applicativi

1. Industria pesante: imprese petrolifere, chimiche e metallurgiche, che si occupano di inquinamento da petrolio, polvere e ambienti corrosivi; la struttura completamente sigillata protegge l'isolamento interno, garantendo un'alimentazione continua alla produzione.

2. Edilizia urbana: grattacieli, centri commerciali e distribuzione di energia nelle aree residenziali; basse perdite e bassa rumorosità, bilanciando i costi operativi e la protezione dell'ambiente.

3. Scenari esterni complessi: miniere, piattaforme di trivellazione e ambienti esterni montuosi; forte resistenza agli agenti atmosferici, adattandosi a climi complessi come grandi differenze di temperatura e elevata umidità, riducendo il rischio di tempi di inattività dovuti a malfunzionamenti.

Caso applicativo nel mondo reale

Nel 2024, una grande impresa petrolchimica nella Cina nordoccidentale ha selezionato il trasformatore di distribuzione trifase completamente sigillato di Huajidian per la sua officina di raffineria. Quest'area soffre da tempo di problemi come la corrosione del petrolio e del gas, alti livelli di polvere e grandi variazioni di temperatura diurne. Nell'anno successivo alla sua messa in servizio, l'apparecchiatura ha raggiunto perdite a vuoto inferiori del 22% rispetto allo standard del settore, senza perdite di olio o difetti dovuti all'umidità dell'isolamento. La frequenza di manutenzione è stata modificata da trimestrale a annuale, con una conseguente riduzione di oltre il 30% dei costi complessivi di elettricità e manutenzione, dimostrando pienamente l'adattabilità del prodotto agli ambienti difficili e i suoi vantaggi di risparmio energetico a lungo termine.

Perché scegliere i trasformatori a bagno d'olio Huajidian?

1. Design del nucleo e dell'avvolgimento a basse perdite, con perdite a vuoto e a carico superiori agli standard del settore, con conseguente maggiore efficienza dei costi a lungo termine.

2. Il serbatoio ondulato completamente sigillato isola dalla contaminazione, eliminando la necessità di cambi d'olio regolari e riducendo significativamente i costi di manutenzione.

3. Isolamento rinforzato + avvolgimenti resistenti al cortocircuito resistono a improvvisi impatti di cortocircuito sulla rete elettrica, garantendo un funzionamento più stabile.

4. Sono disponibili specifiche di capacità multiple, adattabili a livelli di tensione di 10 kV e inferiori, per soddisfare le esigenze di distribuzione dell'energia di diversi scenari.

5. Il rivestimento anticorrosione + involucro ad alta resistenza garantisce un funzionamento stabile a lungo termine in ambienti difficili e prolunga la durata.

Domande frequenti

Q1: Quali sono i vantaggi in termini di risparmio energetico dei trasformatori di distribuzione trifase Huajidian rispetto ai trasformatori ordinari?

A: Il trasformatore di distribuzione trifase utilizza lamiere di acciaio al silicio laminate a freddo, orientate e ad alta permeabilità e un nucleo con giunto completamente obliquo, riducendo le perdite magnetiche alla fonte; Gli avvolgimenti in rame privi di ossigeno riducono le perdite conduttive, con conseguente riduzione del consumo energetico a lungo termine e prestazioni eccezionali di risparmio energetico.

D2: Questo trasformatore completamente sigillato può funzionare stabilmente in ambienti industriali corrosivi e con elevata umidità?

R: Sì. Il serbatoio ondulato completamente sigillato isola completamente l'aria e l'umidità, evitando che l'isolamento si inumidisca e che l'olio si deteriori; il rivestimento anticorrosivo superficiale resiste alla corrosione chimica e alla ruggine, rendendolo adatto per l'uso a lungo termine in settori quali quello petrolifero, chimico e minerario.

Q3: Quali servizi di personalizzazione del trasformatore offre Huajidian?

R: Possiamo personalizzare capacità, livello di tensione, livello di resistenza alla corrosione del guscio e struttura in base allo scenario applicativo, inclusi modelli speciali come antideflagranti, antipolvere e resistenti alle alte temperature, soddisfacendo le esigenze personalizzate di distribuzione dell'energia in varie condizioni di lavoro difficili.
