Sistema di alimentazione 15.000 kVA, 50 Hz/60 Hz, trifase
Certificazioni IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

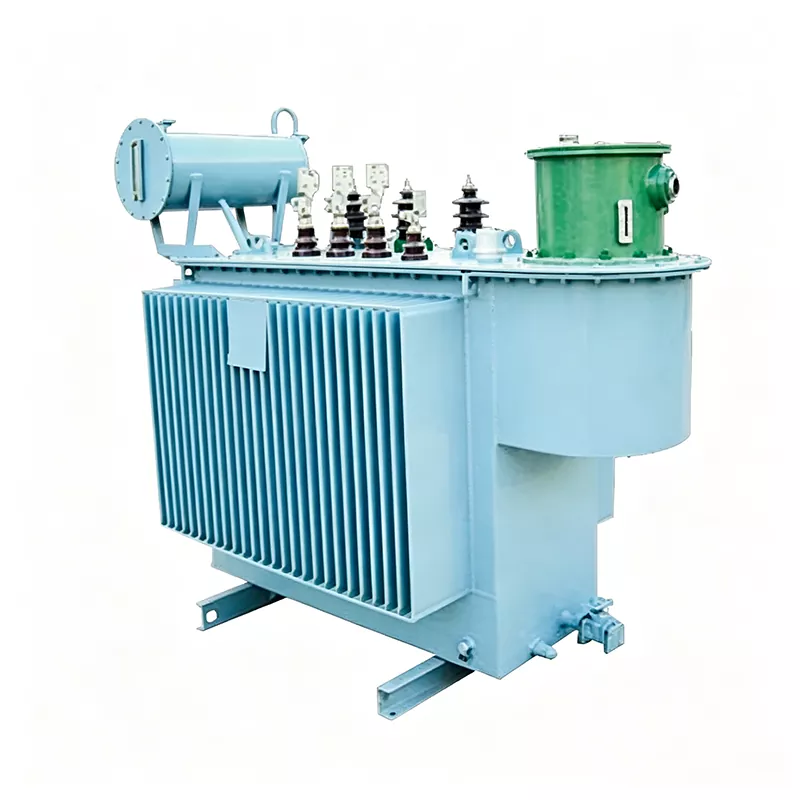

Il trasformatore autoraffreddato immerso in olio Huajidian da 15000 kVA è un'apparecchiatura principale della sottostazione per medie e grandi sistemi di alimentazione ad alta tensione, progettati specificamente per grandi sottostazioni, imprese industriali e minerarie e reti elettriche regionali. È conforme agli standard nazionali e agli standard internazionali IEC e ha superato ISO9001 certificazione del sistema qualità, garantendo una qualità conforme e affidabile.
Il prodotto adotta una classica struttura integrata di un conservatore dell'olio e un serbatoio dell'olio autoraffreddante ondulato, eliminando la necessità di ventole di raffreddamento aggiuntive. Si basa sulla circolazione naturale dell'olio del trasformatore per il passivo auto-raffreddamento, con conseguente struttura semplice, meno potenziali punti di guasto e funzionamento conveniente e manutenzione. In qualità di produttore di trasformatori professionali, Huaji Electric può fornire soluzioni personalizzate basate su esigenze effettive dei sistemi di distribuzione dell'energia degli utenti, compreso l'adattamento della tensione dedicato, il commutatore di presa a vuoto/sotto carico commutazione e accessori personalizzati, adattandosi alle diverse esigenze di alimentazione di tutti i settori.
Il trasformatore autoraffreddato immerso in olio da 15.000 kVA utilizza un nucleo in acciaio al silicio laminato a freddo ad alta permeabilità e 100% avvolgimenti in rame privi di ossigeno. L'avvolgimento di alta tensione ha una struttura cilindrica multistrato, mentre quello di bassa tensione l'avvolgimento ha una struttura continua, che determina una distribuzione uniforme della dispersione magnetica e un'elevata resistenza meccanica. Resiste efficacemente alle enormi sollecitazioni meccaniche generate da improvvisi cortocircuiti nella rete elettrica, prevenendo deformazione e danneggiamento dell'apparecchiatura e presenta un'eccellente resistenza agli urti da cortocircuito.
Il lato ad alta tensione è dotato di boccole in porcellana multistrato con gonna a capanna con sufficiente distanza superficiale, soddisfa pienamente i requisiti di isolamento di 35 kV e livelli superiori di alta tensione. Ciò previene efficacemente il flashover guasti causati da interruzioni di tensione, garantendo un funzionamento sicuro e stabile dell'apparecchiatura in condizioni di alta tensione complessa condizioni.
L'apparecchiatura è dotata di accessori di protezione standard come valvola limitatrice di pressione, relè gas e olio indicatore di livello sulla parte superiore, che consente il monitoraggio in tempo reale della pressione interna dell'olio, del gas e del livello dell'olio. In caso di sovrappressione o accumulo di gas, fornisce un rapido allarme tempestivo e uno scarico automatico della pressione, in modo efficace prevenendo il burnout delle apparecchiature e migliorando significativamente la sicurezza del sistema di alimentazione.
L'apparecchiatura può essere dotata di un commutatore sotto carico, che consente la regolazione ininterrotta della tensione sotto carico. Per scenari industriali con grandi fluttuazioni della tensione di rete, può stabilizzare la tensione di uscita in tempo reale, evitando tempi di inattività delle apparecchiature e malfunzionamenti causati da tensioni anomale, garantendo un funzionamento di produzione continuo e stabile.
Il nucleo ottimizzato e la struttura dell'avvolgimento riducono significativamente le perdite a vuoto e a carico, garantendo un'efficienza energetica operazione. Il design dedicato del conservatore dell'olio può adattarsi ai cambiamenti nel volume dell'olio durante il funzionamento apparecchiature di grande capacità, ritardando l'invecchiamento e il deterioramento dell'olio e prolungando la durata delle apparecchiature. Contemporaneamente, il La struttura di autoraffreddamento senza ventola semplifica i componenti dell'apparecchiatura, riduce i potenziali punti di guasto ed è efficace riduce i successivi costi di manutenzione.
In quanto attrezzatura fondamentale per la distribuzione dell'energia urbana e rurale e per l'espansione e il potenziamento delle sottostazioni, stabilizza il territorio trasmissione di potenza e garantisce un'alimentazione stabile alle aree urbane e alle zone industriali.
Adatto per scenari di produzione a carico elevato in settori quali metallurgia, chimica e estrazione mineraria alimentazione di grande capacità, continua e stabile per apparecchiature di produzione di grandi dimensioni per garantire una produzione ininterrotta.
Fornisce un'alimentazione stabile a strutture pubbliche ad alto carico come aeroporti, porti, grandi complessi commerciali e data center, mitigando i rischi di fluttuazione della tensione e supportando il regolare funzionamento dei servizi pubblici e digitali infrastrutture.
Nel 2025, una rete elettrica regionale nella Cina orientale ha intrapreso un progetto per espandere la capacità di una sottostazione chiave e aggiornare le apparecchiature obsolete. I trasformatori obsoleti esistenti presentavano un elevato consumo energetico, scarsa stabilità e frequenti fluttuazioni di tensione, non riuscendo a soddisfare la maggiore domanda di energia dei circostanti parchi industriali e commerciali urbani strutture. Un lotto di trasformatori autoraffreddati in olio da 15.000 KVA a bassa manutenzione e altamente stabili era urgentemente necessario per sostituire le apparecchiature obsolete.
Il produttore professionale locale Huaji Electric ha fornito un trasformatore autoraffreddato immerso in olio personalizzato da 15000 kVA per questo progetto. Considerando le caratteristiche di fluttuazione della rete elettrica locale, è stato dotato di una presa di carico commutatore e isolamento interno e struttura di avvolgimento ottimizzati. Utilizzando un design autoraffreddante senza ventola, esso elimina il rischio di guasti alle ventole nelle apparecchiature tradizionali raffreddate ad aria. In combinazione con un set completo di accessori di monitoraggio intelligenti, consente il monitoraggio in tempo reale dello stato operativo dell'apparecchiatura.
Dopo la messa in servizio, la capacità di alimentazione della sottostazione è stata notevolmente migliorata, mentre le fluttuazioni della tensione di rete sono diminuite controllato entro l'1% e le perdite a vuoto sono state ridotte di oltre il 15%. L'apparecchiatura ha funzionato in modo continuo e stabile per oltre 12 mesi senza guasti. Il suo design a bassa manutenzione ha ridotto significativamente la manutenzione della sottostazione onere, risolvendo completamente il collo di bottiglia dell’approvvigionamento energetico per le aree industriali e urbane regionali e fornendo solidità sostegno al funzionamento stabile della rete elettrica locale.
Q1: Quali metodi di regolazione della tensione supporta il trasformatore autoraffreddato immerso in olio da 15000 kVA?
Questo prodotto supporta due modalità di regolazione della tensione mainstream, che possono essere selezionate secondo necessità. Tensione senza eccitazione la regolazione è adatta a scenari con tensione di rete stabile e frequenza di regolazione a bassa tensione, offrendo un livello inferiore costo e funzionamento più stabile. La regolazione della tensione sotto carico consente una regolazione ininterrotta della tensione sotto carico, adattarsi a scenari industriali e di rete con grandi fluttuazioni di tensione, stabilizzando la tensione del sistema in tempo reale, e garantire il funzionamento sicuro delle apparecchiature elettriche.
Q2: Questo trasformatore può adattarsi a condizioni di lavoro esterne complesse e al funzionamento a carico elevato a lungo termine?
SÌ. L'apparecchiatura adotta un design di isolamento rinforzato e avvolgimenti in rame privi di ossigeno ad alta resistenza, fornendo eccellente resistenza alle fluttuazioni di tensione e agli urti di cortocircuito. Sono boccole in porcellana multistrato adatto per ambienti esterni complessi come umidità e polvere, garantendo prestazioni di isolamento stabili. Il il sistema di circolazione autoraffreddante è adatto per il funzionamento ininterrotto ad alto carico 24 ore su 24 e il conservatore dell'olio La struttura ritarda l'invecchiamento dell'olio, con conseguente forte adattabilità ambientale ed elevata stabilità operativa.
Q3: Quali servizi personalizzati può fornire Huajidian per questo trasformatore?
In qualità di fornitore professionale specializzato in trasformatori personalizzati, Huajidian fornisce OEM/ODM a grandezza naturale servizi di personalizzazione per il modello 15000KVA. Possiamo personalizzare esclusive soluzioni di combinazione di tensione basate su standard della rete elettrica e le effettive esigenze di consumo energetico delle regioni dei nostri clienti, offrendo opzioni flessibili per la tensione metodi di regolazione, accessori di monitoraggio e dispositivi di protezione. Tutti i prodotti personalizzati sono conformi alla normativa cinese standard nazionali e standard internazionali IEC, che soddisfano i requisiti di accesso alla rete elettrica di diversi settori e regioni.
Huajidian è una fabbrica professionale di apparecchiature per la trasmissione e la trasformazione di potenza che integra ricerca e sviluppo, produzione, personalizzazione e vendita. Con anni di esperienza nel campo dei trasformatori di media e alta tensione, possediamo una maturità processi produttivi e un rigoroso sistema di controllo qualità. Tutti i nostri prodotti sono certificati con sistema di qualità ISO9001, garantendo prestazioni stabili e qualità affidabile. Il marchio dà sempre priorità alle esigenze dei clienti, fornendo uno sportello unico soluzioni personalizzate dalla progettazione e produzione del prodotto alla manutenzione post-vendita, guadagnandosi la fiducia a lungo termine di clienti nei settori della rete elettrica, della produzione industriale e delle infrastrutture sia a livello nazionale che nazionale a livello internazionale.
