Sistema di alimentazione 500 kVA, 50 Hz/60 Hz, trifase
Certificazioni IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

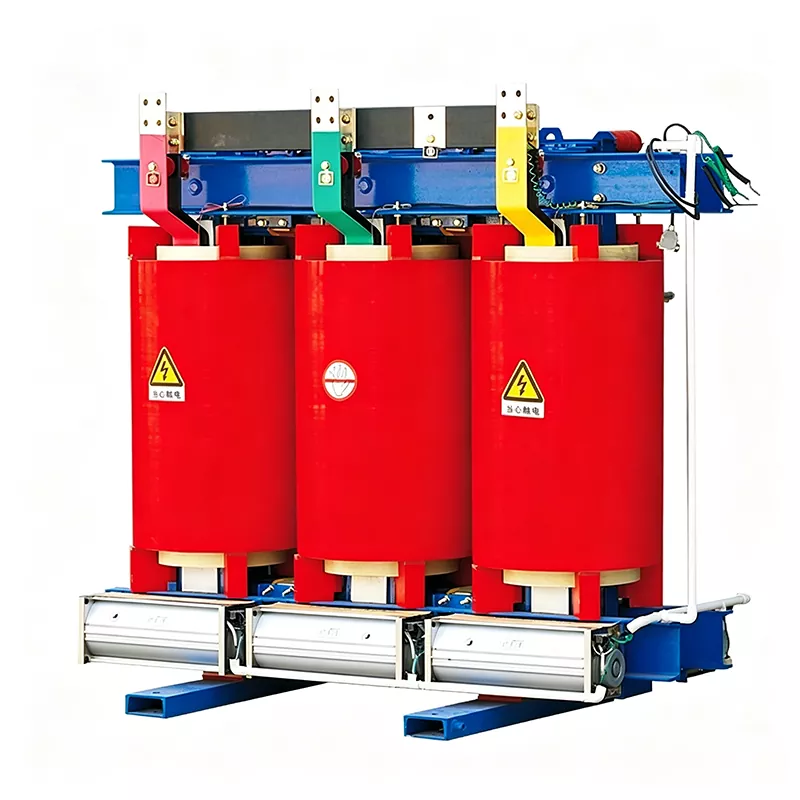

Il trasformatore a secco in resina colata Huajidian da 500 kVA è un dispositivo di distribuzione dell'energia ad alte prestazioni da 10 kV adatto per scenari di consumo energetico da piccolo a medio. Il prodotto adotta un isolamento di tipo secco completamente privo di olio struttura, risolvendo sostanzialmente i rischi per la sicurezza e i problemi ambientali delle tradizionali apparecchiature a bagno d'olio. Basandosi su una lavorazione artigianale sofisticata e materie prime di alta qualità, garantisce stabilità e durata a lungo termine funzionamento del sistema di distribuzione dell’energia.
Il trasformatore a secco in resina colata da 500 kVA funziona senza produrre gas o rifiuti nocivi, con un risultato pari a zero inquinamento ambientale. Utilizzando un design elettromagnetico ottimizzato, il prodotto vanta un'eccellente efficienza energetica, raggiungendo un'efficienza trifase del 99,31% al 35% di carico, soddisfacendo i più recenti standard di efficienza energetica DOE per il 2029. Questo riduce efficacemente il consumo energetico a lungo termine delle imprese, bilanciando i benefici economici con il valore ambientale.
Il design dell'isolamento a secco elimina completamente i rischi per la sicurezza come perdite d'olio, macchie d'olio e incendi. Attrezzato con materiali isolanti di fascia alta di grado 220 ℃, supporta più impostazioni di aumento della temperatura tra cui 150 ℃ (standard), 115 ℃ e 80 ℃, adattandosi ad ambienti ad alta temperatura e condizioni di carico continuo. Dotato Schermatura elettrostatica conforme NEMA e tecnologia di funzionamento a basso rumore, riduce significativamente il rumore elettrico e interferenze transitorie, garantendo un funzionamento stabile e silenzioso.
Elimina in modo significativo la necessità di cambio dell'olio e di manutenzione associata alle tradizionali apparecchiature a bagno d'olio riduce i costi di manodopera e manutenzione. Dotato di funzioni di autopulizia e autoraffreddamento, riducendo la frequenza e complessità della manutenzione quotidiana. Supporta avvolgimenti opzionali in alluminio o rame, con parametri di tensione flessibili personalizzazione; custodia di ventilazione standard NEMA1, con custodia impermeabile NEMA3R opzionale, adatta a vari condizioni di lavoro complesse come ambienti interni, esterni, umidi, polverosi e corrosivi.
Il trasformatore a secco in resina colata da 500 kva può essere dotato di ventilatori booster (per migliorare la capacità di sovraccarico), interruttori automatici integrati di alta e bassa tensione, limitatori di sovratensione, sensori digitali di controllo della temperatura con allarme funzioni e interfacce di monitoraggio SCADA. Supporta anche il rinforzo sismico conforme a OSHPD, 50/60 Hz funzionamento a doppia frequenza e personalizzazione dell'impedenza. Tutte le soluzioni personalizzate sono state verificate professionalmente e rispettare pienamente gli standard internazionali del settore.
- Capacità nominale: 500kVA
- Numero di fasi: trifase (compatibile monofase)
- Tensione primaria: 208 V-600 V (supporta connessione delta 480 V, 600 V, ecc.)
- Voltaggio secondario: 208Y/120V, 480Y/277V (personalizzazione supportata)
- Materiale di avvolgimento: avvolgimento in alluminio/avvolgimento in rame (opzionale)
- Grado di aumento della temperatura: 150℃ (standard), 115℃, 80℃ (classe di isolamento 220℃)
- Metodo di regolazione della tensione: regolazione della presa sul lato primario ±2×2,5%.
- Metodo di raffreddamento: raffreddamento ad aria naturale (AN)
- Armadio protettivo: armadio ventilato NEMA1 (armadio completamente chiuso NEMA3R opzionale)
- Compatibilità di carico: fattore K 4/9/13/20+, adatto per carichi non lineari come convertitori di frequenza e dati attrezzatura
- Standard: IEEE, ANSI, NEMA, UL, CSA, DOE Standard di efficienza energetica 2029
Intervallo di impedenza: standard 3%-7% (personalizzabile)
Con i suoi vantaggi di sicurezza, rispetto dell'ambiente, funzionamento stabile e semplice manutenzione, questo Cast da 500 Kva Il trasformatore in resina di tipo a secco è completamente adattabile a vari scenari di utilizzo dell'energia, completando in modo efficiente l'energia conversione e distribuzione. È ampiamente utilizzato nelle officine industriali, nelle basi di produzione di macchinari, negli ambienti commerciali complessi, comunità residenziali, data center e altri luoghi, particolarmente adatti per ambienti con elevata requisiti per la prevenzione incendi, la tutela dell’ambiente e la riduzione del rumore.
Un parco industriale manifatturiero nel Vietnam meridionale presenta temperature e umidità elevate, con complessi fenomeni non lineari carichi sulle sue apparecchiature di produzione. Nel 2023, il parco ha acquistato sei trasformatori a secco in resina colata Huajidian da 500 kVA. Il progetto prevede armadi NEMA3R impermeabili e antipolvere personalizzati e un aumento della bassa temperatura di 115 ℃ configurazione, combinata con un design di carico anti-non lineare K9, che si adatta ai frequenti avvii e arresti delle apparecchiature condizioni. L'apparecchiatura funziona ininterrottamente da oltre due anni senza perdite di olio o malfunzionamenti, mantenere un'uscita di tensione stabile e garantire il funzionamento continuo della linea di produzione. Questo ha aiutato il Il parco industriale riduce i costi energetici e di manutenzione di circa il 15% annuo.
Sulla base del sistema di gestione standardizzato ISO9001, Huajidian implementa il controllo di qualità dell'intero processo per ogni Trasformatore a secco da 500kVA. Prima di lasciare la fabbrica, i prodotti vengono sottoposti a una serie completa di test, compreso il rapporto di rotazione verifica, test di resistenza di isolamento, test di funzionamento a pieno carico, test di aumento della temperatura e transitori test di immunità. Tutti i processi aderiscono rigorosamente agli standard internazionali del settore. Solo dopo aver superato tutti i test è possibile le apparecchiature lasciano la fabbrica, garantendo un funzionamento continuo e stabile in condizioni complesse.
D1: Quali sono i vantaggi principali di questo trasformatore a secco in resina colata da 500 kva rispetto ai tradizionali trasformatori a bagno d'olio trasformatori?
Questo prodotto adotta una struttura isolante completamente in resina di tipo secco, abbandonando il tradizionale design a bagno d'olio. Questo elimina i rischi per la sicurezza come perdite di olio, contaminazione dell'olio e incendi alla fonte, con conseguente inquinamento zero e maggiore efficienza energetica. Elimina la necessità di regolari cambi d'olio e manutenzione, riducendo significativamente costi operativi a lungo termine, prolungando la durata e rendendolo più adatto per interni, densamente popolati e ambienti esigenti dal punto di vista ambientale.
Q2: Questo trasformatore supporta la personalizzazione dei parametri e delle condizioni operative speciali?
Supporta la personalizzazione personalizzata dell'intero scenario. Gli avvolgimenti in alluminio o rame possono essere selezionati in base al costo e i requisiti prestazionali, i parametri di tensione, i livelli di aumento della temperatura e gli armadi protettivi possono essere flessibili personalizzato. Può adattarsi a condizioni operative speciali come alta temperatura, umidità, polvere e corrosione e può anche essere dotato di funzioni come il raffreddamento ausiliario, il rinforzo sismico e il monitoraggio intelligente. Tutto i prodotti personalizzati soddisfano gli standard internazionali di efficienza energetica e sicurezza.
Q3: Quali sono il ciclo e i costi di manutenzione del prodotto?
Questo prodotto elimina la necessità di cambi d'olio regolari richiesti dai trasformatori in olio, semplificando manutenzione. La manutenzione ordinaria richiede solo la semplice rimozione della polvere e il controllo dei parametri ogni 3-6 mesi. È dotato di funzioni di autopulizia e autoraffreddamento, riducendo notevolmente la frequenza di manutenzione. Rispetto al tradizionale apparecchiature a bagno d'olio, può far risparmiare oltre il 60% dei costi annuali di manodopera e materiali di manutenzione, con conseguente riduzione costi totali del ciclo di vita.
Con le sue prestazioni di prodotto superiori e la rigorosa garanzia di qualità, il trasformatore di tipo secco in resina colata Huajidian da 500 kVA ha ottenuto un ampio riconoscimento nel mercato globale. L'azienda accoglie sinceramente i clienti da casa e all'estero per visitare la nostra fabbrica per ispezioni in loco e per discutere di cooperazione. Continueremo a fornire servizi globali utenti con soluzioni di distribuzione dell'energia di alta qualità, ad alta efficienza e personalizzabili.
