Sistema di alimentazione CA trifase 12 kV, 50 Hz
Certificazioni IEC 62271-200, IEC 694, GB3906, DIN VDE 0670
HUAJIDIAN è specializzata nella ricerca e sviluppo, produzione e vendita di quadri ad alta tensione, con anni di profonda esperienza nel settore degli interruttori automatici in vuoto da 11 kV 630 A. Il marchio dispone di un team di ricerca e sviluppo indipendente, un moderno impianto di produzione e un sistema completo di controllo qualità, incentrato sull'innovazione tecnologica nelle apparecchiature di protezione dell'alimentazione a media e alta tensione.

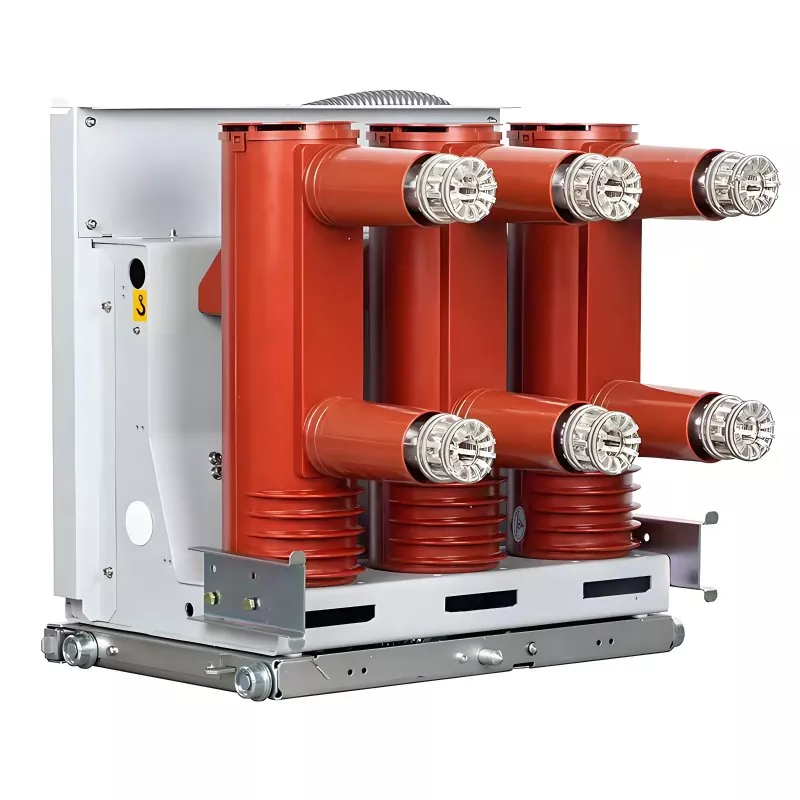

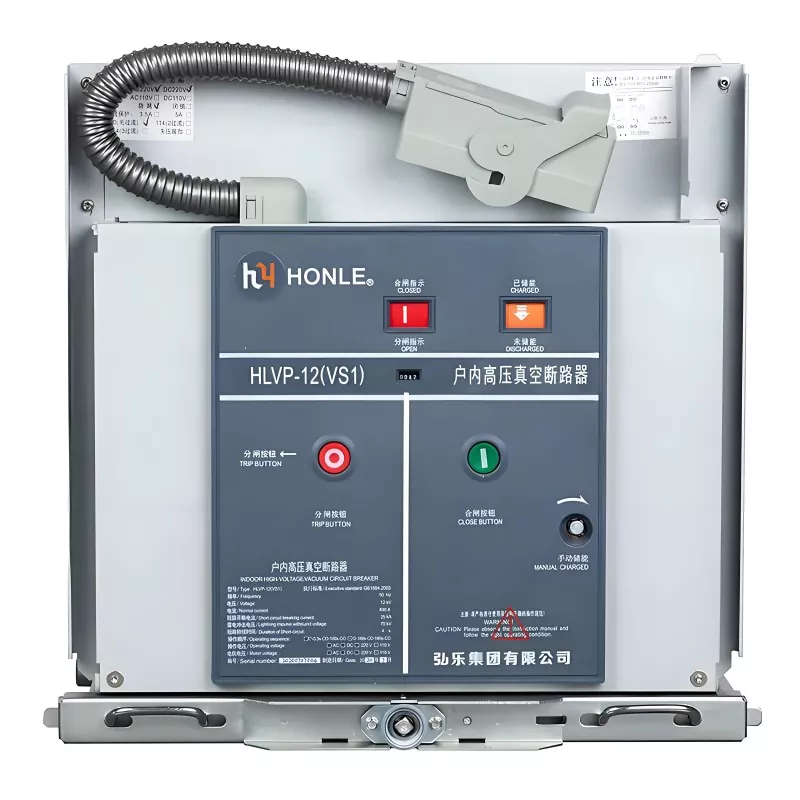

La linea di prodotti VCB da 11 kV 630 A comprende una gamma completa di offerte, tra cui interruttori automatici in vuoto per interni ed esterni e gruppi di quadri completi, al servizio di settori quali servizi energetici, miniere, prodotti chimici ed edilizia. Tutti i prodotti soddisfano gli standard internazionali di qualità e possiedono la certificazione ISO9001; sono best-seller sia sui mercati nazionali che internazionali. Presentato in eventi come la Mexico Power Exhibition, il marchio ha conquistato una forte reputazione globale basata su tecnologia affidabile e qualità.
1. Eccellenti prestazioni di isolamento, adatte ad ambienti complessi
L'ampolla sottovuoto utilizza un design dell'alloggiamento in resina epossidica completamente integrato, che migliora significativamente l'isolamento complessivo dell'apparecchiatura e fornisce una solida resistenza contro inquinamento, umidità e condensa. I modelli standard funzionano stabilmente ad altitudini di 1.000 metri o inferiori, mentre sono disponibili opzioni di personalizzazione per altitudini ultra elevate per soddisfare i requisiti operativi di ambienti diversi e specializzati.
2. Durata di servizio eccezionale, supporta operazioni frequenti
Il VCB da 11 kV 630 A vanta una durata meccanica e una capacità di interruzione della corrente nominale fino a 20.000 operazioni. Supporta fino a 50 operazioni alla massima corrente di cortocircuito e garantisce prestazioni di interruzione stabili per almeno 30 operazioni in condizioni di cortocircuito di 40 kA. È ideale per scenari che prevedono frequenti cicli di avvio-arresto delle apparecchiature e cambi di linea ripetuti, riducendo efficacemente la frequenza di sostituzione delle apparecchiature e i costi di manutenzione a lungo termine.
3. La robusta protezione da cortocircuito garantisce la sicurezza del sistema
Il prodotto presenta una corrente di interruzione nominale massima di cortocircuito pari a 40 kA e una corrente di tenuta di picco fino a 100 kA. In caso di guasti improvvisi come cortocircuiti o sovraccarichi, interrompe rapidamente le correnti di guasto e isola le apparecchiature difettose. Ciò impedisce la propagazione dei guasti, evitando così diffuse interruzioni di corrente e danni alle apparecchiature, e salvaguarda in modo completo la sicurezza operativa del sistema di distribuzione dell'energia.
4. Parametri operativi precisi e forte interoperabilità
L'interruttore sottovuoto da 11 kV 630 A offre parametri operativi precisi e stabili: tempo di accumulo dell'energia ≤ 10 s, distanza di apertura dei contatti di 11 ± 1 mm, oltrecorsa dei contatti di 3,5 ± 0,5 mm, velocità media di apertura/chiusura di 1,2 ± 0,2 m/s e sincronizzazione trifase ≤ 2 ms. Supporta la sequenza operativa standard "0-0.3s-CO-180s-CO" e si integra perfettamente con vari dispositivi di protezione dell'alimentazione per consentire una protezione dell'alimentazione intelligente e controllata con precisione.
|
NO. |
Elemento parametro |
Unità |
Parametri tecnici tipici |
|
1 |
Tensione nominale |
kV |
12 |
|
2 |
Frequenza nominale |
Hz |
50 |
|
3 |
Corrente nominale |
A |
630/1250/1600/2000/2500/3150 |
|
4 |
Corrente di interruzione nominale di cortocircuito |
kA |
20/25/31,5/40 |
|
5 |
Corrente nominale di tenuta a breve termine |
kA |
Coerente con la corrente di interruzione di cortocircuito |
|
6 |
Durata nominale del cortocircuito |
s |
4 |
|
7 |
Corrente di tenuta di picco nominale |
kA |
50/63/80/100 |
|
8 |
Corrente di chiusura di cortocircuito nominale |
kA |
Coerente con la corrente di picco sopportata |
|
9 |
Tensione di resistenza alla frequenza di alimentazione del circuito secondario (1 min) |
V |
2000 |
|
10 |
Durata della vita meccanica |
cicli |
20000 |
|
11 |
Tempi di interruzione della corrente nominale (vita elettrica) |
volte |
20000 |
|
12 |
Tempi di interruzione della corrente di cortocircuito |
volte |
50 (≥30 sotto 40kA) |
|
13 |
Tempo di accumulo dell'energia |
s |
≤10 |
|
14 |
Distanza di apertura dei contatti |
mm |
11±1 |
|
15 |
Oltrecorsa |
mm |
3,5±0,5 |
|
16 |
Velocità di apertura e chiusura |
SM |
1,2±0,2 |
|
17 |
Resistenza di contatto del circuito principale |
μΩ |
≤50(630A); ≤45(1250A); ≤40(≥1600A) |
|
18 |
Sequenza operativa nominale |
- |
0-0,3s-CO-180s-CO |
1. Sottostazioni e locali di distribuzione della rete elettrica
Utilizzato per la protezione sul lato di uscita a bassa tensione dei trasformatori principali e per isolare i guasti di linea; previene la propagazione dei guasti e garantisce la stabilità operativa complessiva della rete elettrica regionale.
2. Industria pesante e manifatturiera
Adatto per la protezione della distribuzione di energia di apparecchiature ad alta potenza in settori quali l'acciaio, i prodotti chimici e la produzione di macchinari; in grado di gestire frequenti cicli di avvio-arresto per motori e trasformatori garantendo al tempo stesso interruzioni affidabili e protezione di sicurezza.
3. Distribuzione dell'energia in ambienti speciali
Presenta un isolamento superiore resistente all'umidità e all'inquinamento, consentendo un funzionamento stabile in ambienti costieri ad alta umidità; Sono disponibili versioni personalizzabili per condizioni di alta quota e bassa pressione, risolvendo i problemi di instabilità che gli interruttori automatici tradizionali devono affrontare in ambienti difficili.
4. Grattacieli commerciali e residenziali
Utilizzato per la protezione delle linee principali di media tensione a 11kV all'interno degli edifici; gestisce efficacemente le fluttuazioni del carico e i rischi di cortocircuito per garantire la sicurezza elettrica.
Caso di studio 1: Retrofit della distribuzione elettrica per un impianto chimico costiero
Un grande impianto chimico nella Cina orientale, situato in una zona costiera, ha riscontrato problemi in cui l’elevata umidità e la nebbia salina hanno causato l’invecchiamento dell’isolamento e frequenti interventi negli interruttori automatici tradizionali, interrompendo così il funzionamento stabile delle linee di produzione. L'azienda ha aggiornato il proprio sistema di distribuzione dell'energia da 11 kV utilizzando l'interruttore automatico in vuoto (VCB) HUAJIDIAN da 11 kV 630 A. Il prodotto è dotato di una solida struttura isolante sigillata che resiste efficacemente alla corrosione da nebbia salina e all'ingresso di umidità. L'apparecchiatura ha funzionato ininterrottamente per 24 mesi senza guasti all'isolamento o interventi anomali, garantendo una produzione ininterrotta e aiutando l'azienda a ridurre i costi di gestione e manutenzione e le perdite dovute ai tempi di inattività di oltre il 15%.
Caso di studio 2: Progetto di funzionamento ad alta frequenza in un parco industriale
Un parco industriale produttivo nella Cina centrale ospita numerosi motori e trasformatori che richiedono avviamenti e arresti frequenti, ponendo requisiti estremamente elevati in termini di durata operativa e durata operativa degli interruttori automatici. Il parco ha utilizzato VCB HUAJIDIAN da 11 kV 630 A su tutta la linea per la protezione delle linee secondarie da 11 kV. Con una vita utile ultra lunga di 20.000 operazioni, le unità sono perfettamente adatte per condizioni di commutazione ad alta frequenza. L'apparecchiatura ha funzionato senza guasti per un anno, risolvendo i problemi comuni agli interruttori automatici tradizionali, come l'invecchiamento precoce e i danni, e migliorando significativamente l'affidabilità dell'alimentazione industriale.
Q1: Quali condizioni operative difficili può sopportare l'interruttore sottovuoto HUAJIDIAN 11kV 630A?
Il prodotto vanta un'eccezionale resilienza ambientale; il modello standard è adatto ad altitudini fino a 1.000 metri, mentre i modelli personalizzati possono soddisfare requisiti di altitudine più elevati. La sua struttura solida e sigillata in resina epossidica offre un'eccellente resistenza all'umidità, all'inquinamento e alla nebbia salina, garantendo un funzionamento stabile a lungo termine in ambienti difficili come aree costiere umide, impianti industriali polverosi e regioni ad alta quota a bassa pressione.
Q2: Quali sono i principali vantaggi di questo prodotto per scenari operativi ad alta frequenza?
Il prodotto eccelle in scenari industriali che prevedono frequenti avvii/arresti delle apparecchiature e ripetute commutazioni di linea: offre una durata meccanica ed elettrica di 20.000 operazioni e può sopportare fino a 50 interruzioni di corrente di cortocircuito (≥30 volte a 40kA). Presenta velocità di commutazione costanti e un errore di sincronizzazione trifase di ≤2 ms, con conseguente elevata precisione operativa e bassi tassi di guasto. Ciò consente un funzionamento stabile e ad alta frequenza a lungo termine, riducendo efficacemente i costi di sostituzione e manutenzione delle apparecchiature.
Q3: HUAJIDIAN offre servizi di personalizzazione per questo interruttore?
Sì, lo sappiamo. In qualità di produttore di attrezzature specializzate, HUAJIDIAN offre servizi personalizzati, come l'adattamento all'alta quota, la personalizzazione dei parametri e l'ottimizzazione strutturale, adattati alle condizioni operative specifiche del sito dell'utente. Tutti i prodotti personalizzati aderiscono rigorosamente agli standard di qualità ISO9001 e corrispondono alle prestazioni dei modelli standard, soddisfacendo con precisione i diversi requisiti di distribuzione e protezione dell'energia di vari settori e applicazioni specializzate.
